BETON I VLAKNO CEMENT

The Mediterranean One

  • Optimalno rasterećenje bočnog utora jedinstvenom geometrijom
  • Dvostruki žljebovi za vodu nude dodatnu zaštitu od ulaza kiše
  • Visoko postavljeni bočni utor s fugom otvorenom ustranu osigurava bolji odvod vode, rasterećenje bočnog utora i bolju zaštitu od preuranjenog nastanka mahovine
  • Naglašena rebra u podnožju smanjuju prodor snijega ili kiše nošene vjetrom
  • Nježni oblik za jedinstveni izgled

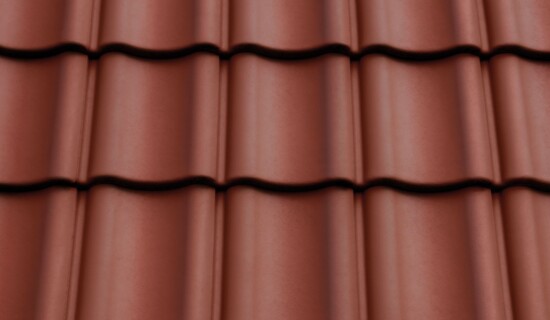

planar tamnocrvena
planar tamnocrvena
planar tamnosiva
planar tamnosiva

Technical data

Dimenzije(cca.)334 x 420 mm
Srednja pokrovna širina(cca.)300 mm
Maks.pokrovna širina(cca.)300 mm
Min.pokrovna širina(cca.)300 mm
Letvanje preporučeno(cca.)328 mm
Maks. letvanje(cca.)345 mm
Min.letvanje(cca.)310 mm
Utrošak crijepa prosječno(cca.)10.2 kom/m²
Maks.utrošak crijepa10.7 kom/m²
min. utrošak crijepa (cca.)9.7 kom/m²
Masa po m²(cca.)47 kg/m²
BETON I VLAKNO CEMENT40 komad
Masa po komadu(cca.)4.7 kg/piece

Area of use

VALID FOR GERMANY
VALID FOR AUSTRIA
Nagib krova DUO longlife ND extra (A)≥ 17 °
Nagib krova DUO extra (A)≥ 17 °
Nagib krova QUATTRO longlife extra (A)≥ 15 °
Nagib krova TRIO extra (A)≥ 17 °

Technical informations

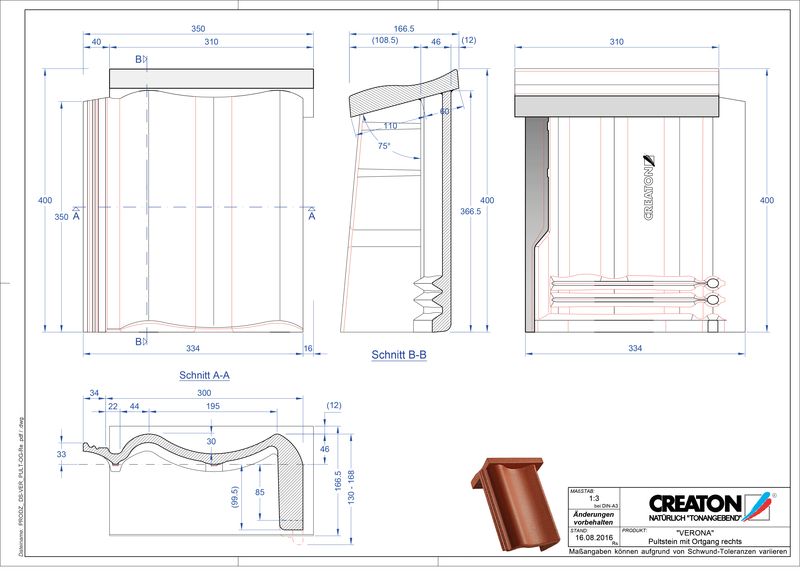

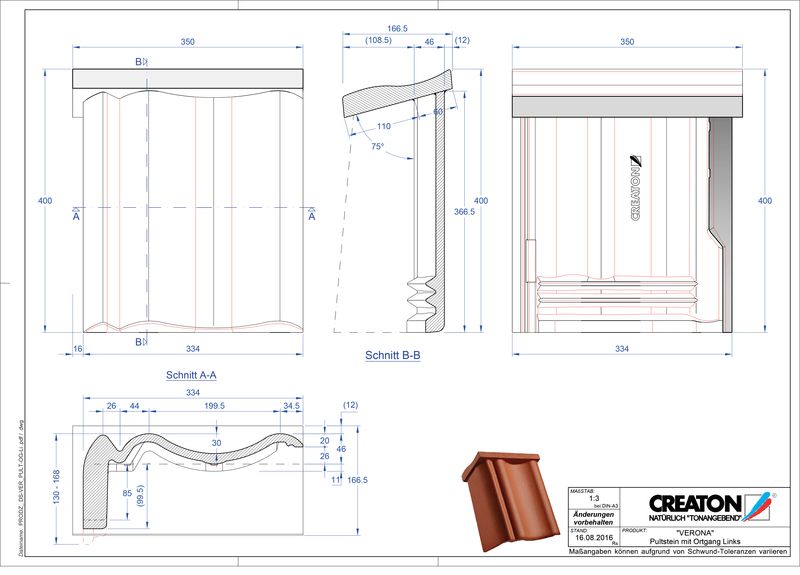

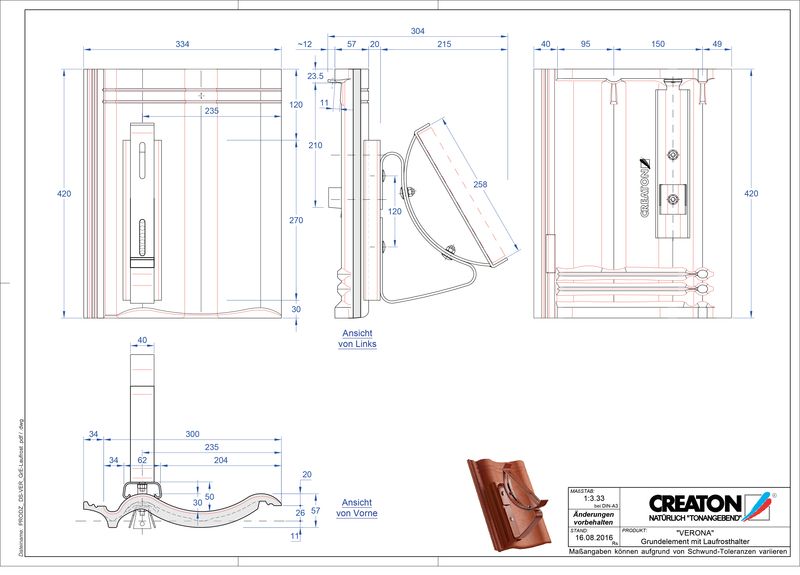

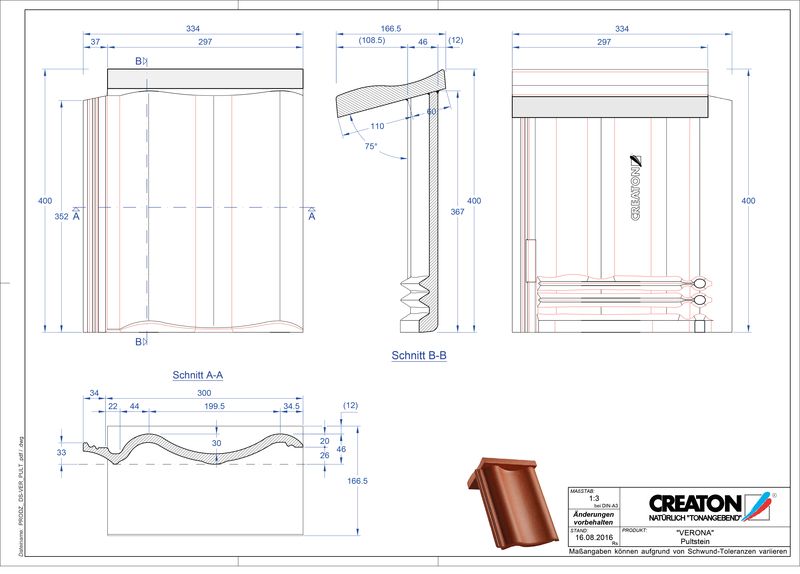

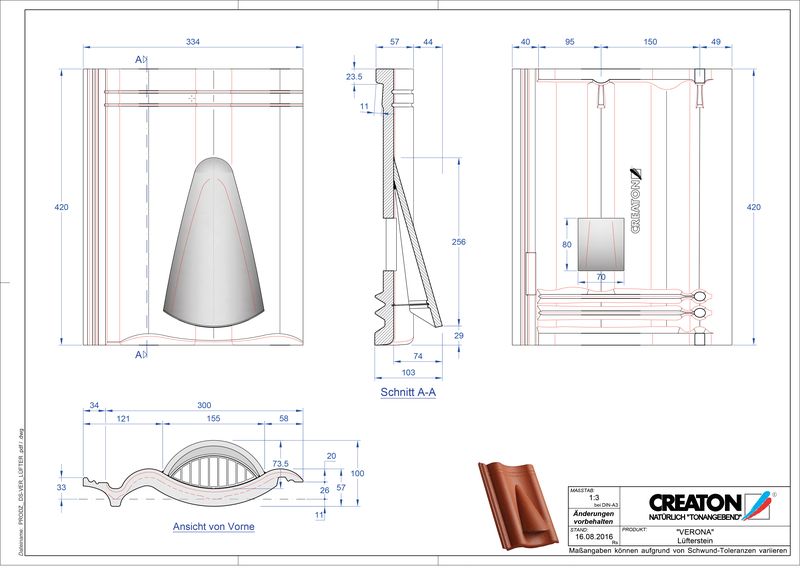

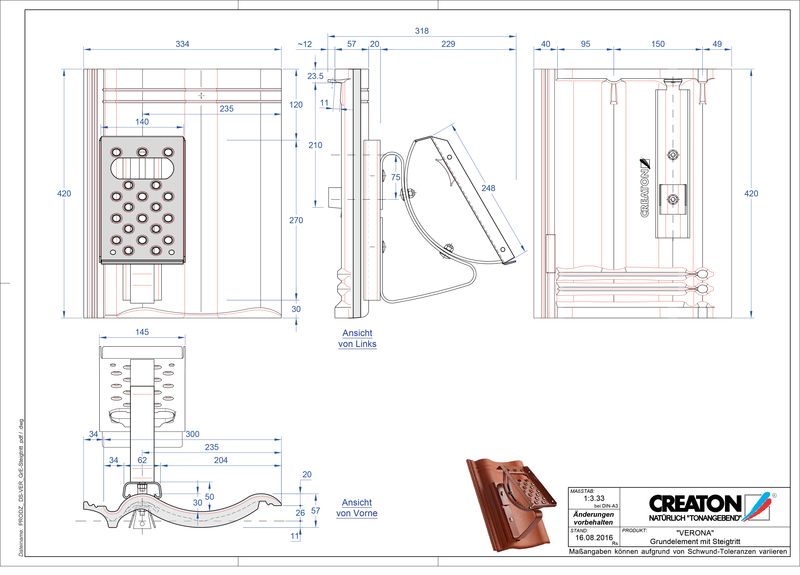

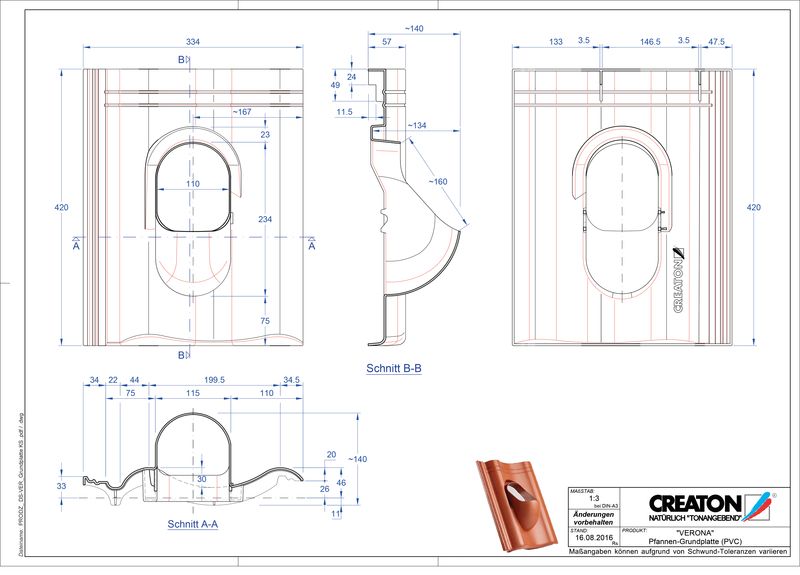

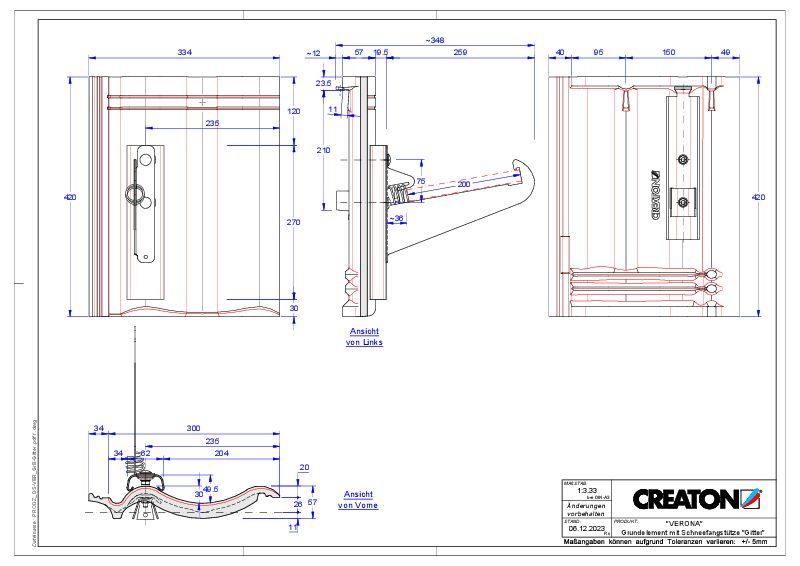

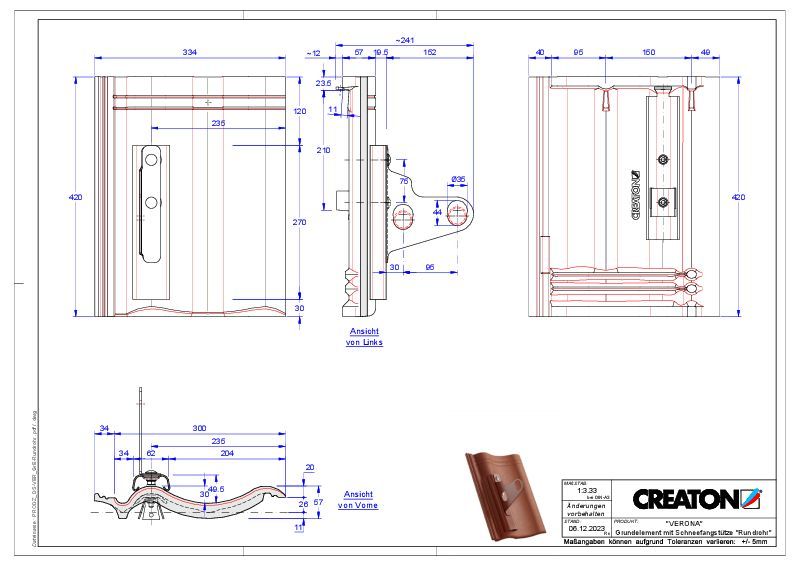

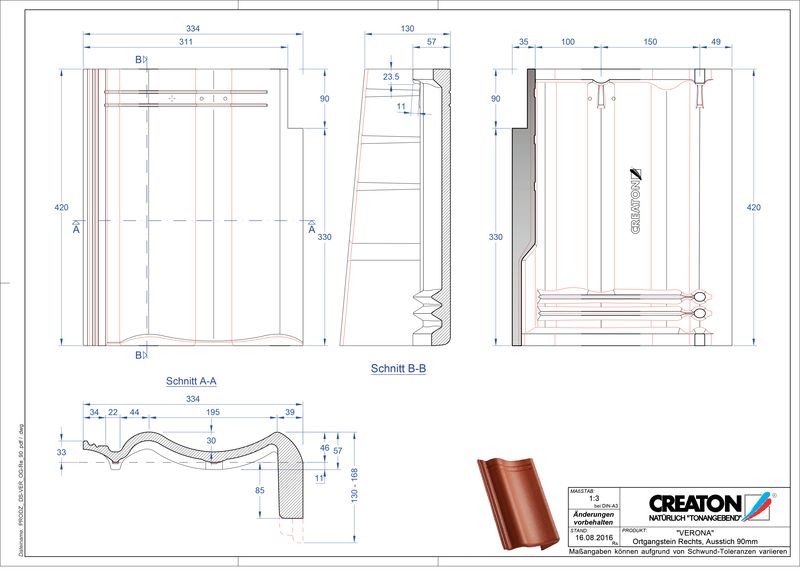

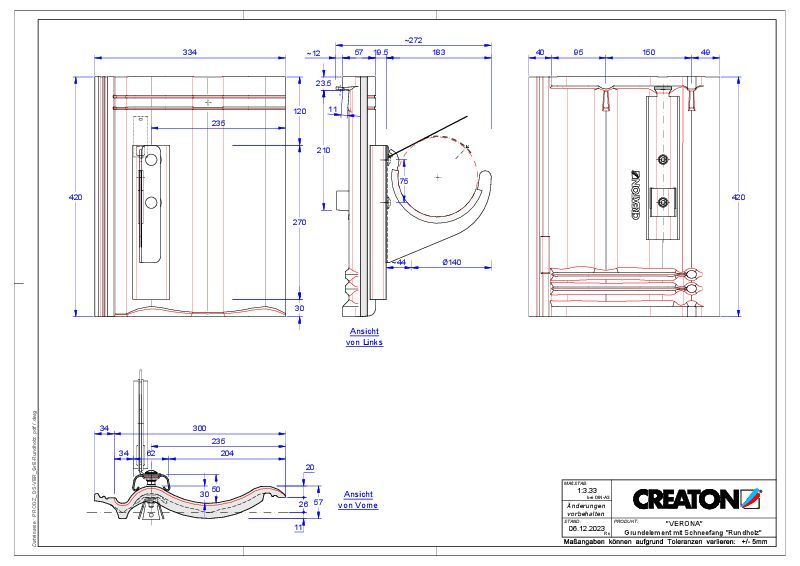

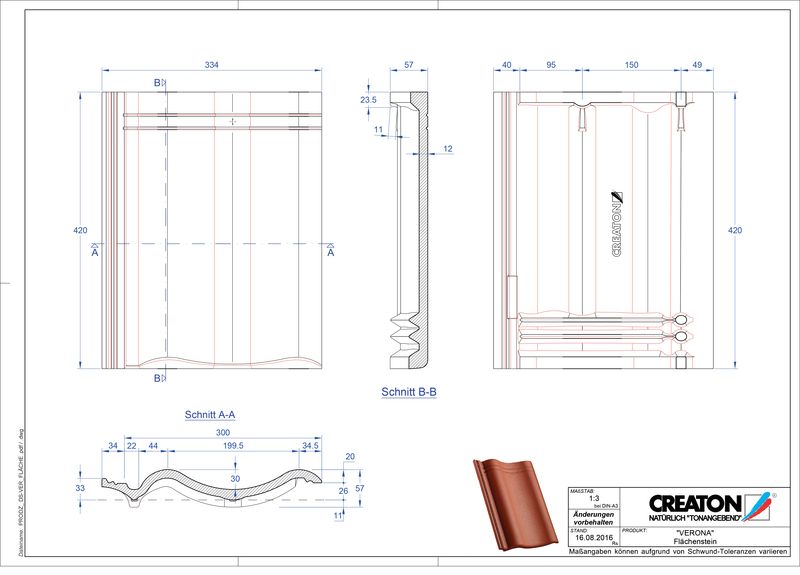

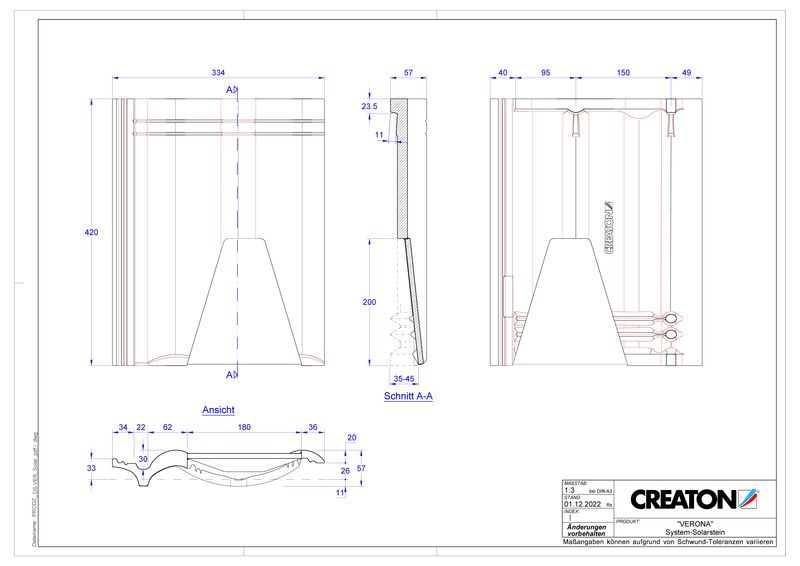

  • The technical drawing shown is merely an example.

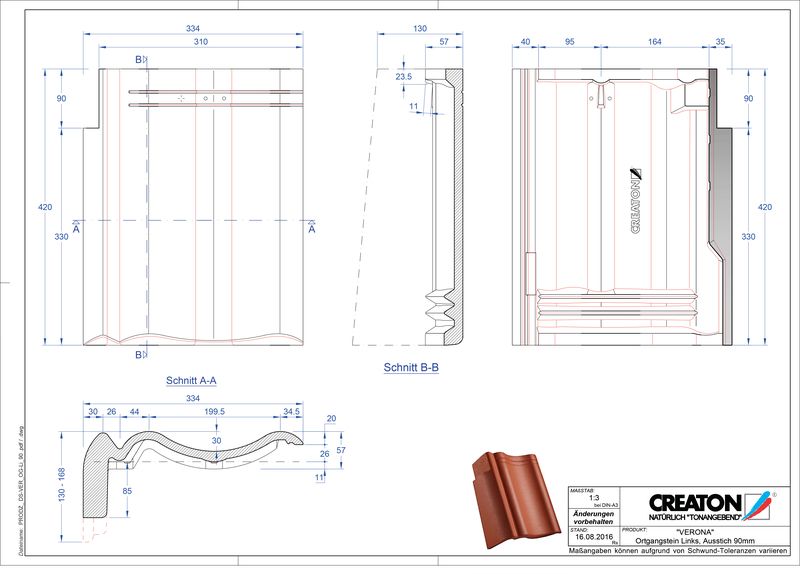

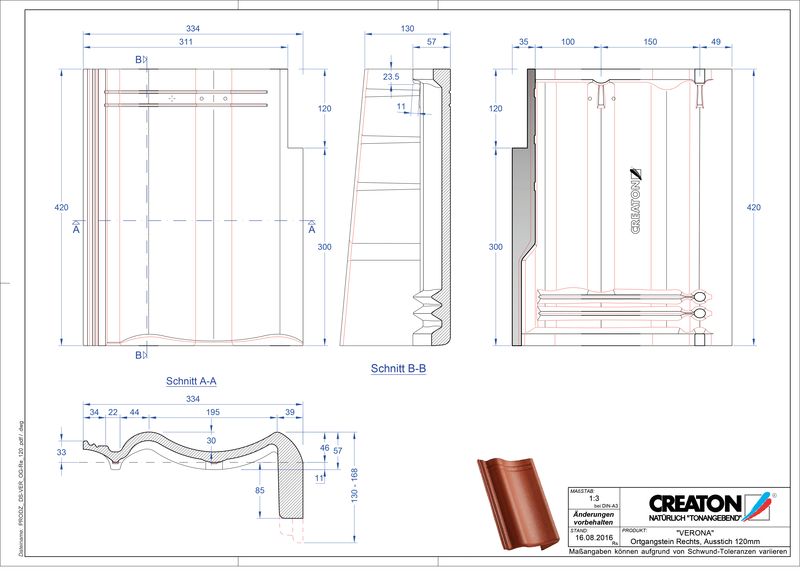

  • According to the Central Association of the German Roofing Trade (ZVDH) rules for verge tiles, the distance between the inner edge of the verge lug and the outer edge of the gable wall or cladding must be at least 1 cm.
  • Batten spacing / tile gauge is dependent on the roof pitch.

LAF-/FLA-VALUES

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS

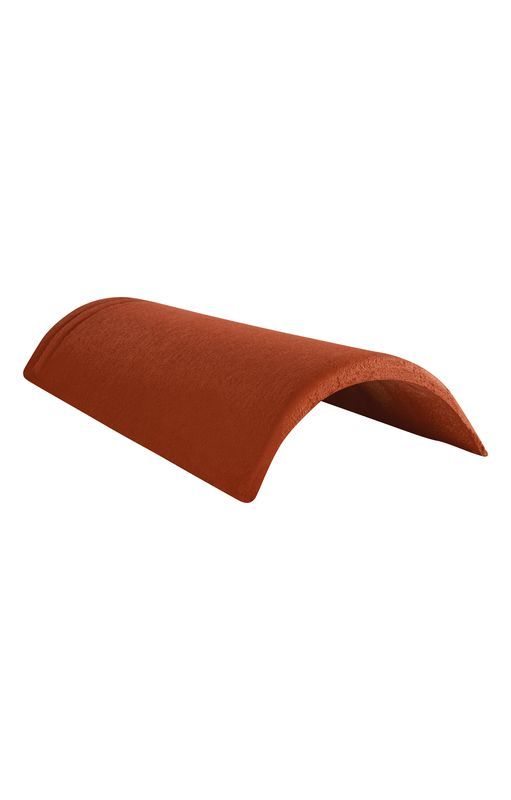

Ridge tileDN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 pcs./m.FLA11310710298938985827976
FIR 2.5 pcs./m.LAF35333230292826252525
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 pcs./m.FLA12211711210810410198928986
FIR 2.5 pcs./m.LAF35333230292826252525
