MZ3

Osvježeni klasik

Naglašena bočna rebra sprječavaju prodor vode čak i kod jakih udara vjetra
Područje pomicanja od 28 mm za optimalno prilagođavanje širini letvica
Optimalno ponašanje pri strujanju i sigurno provođenje vode zahvaljujući tehnički optimalnom prekrivanju
Izvrsne sirovine osiguravaju glatku površinu crijepa
Dvostruka rebra u podnožju osiguravaju sigurno prianjanje i smanjuju prodor snijega ili kiše nošene vjetrom
Bolji provod vode zahvaljujući optimiziranim žljebovima na gornjem dijelu

Tehnièki podaci

Dimenzije(cca.)	268 x 442 mm (milimetar )
Min.pokrovna širina(cca.)	216 mm (milimetar )
Srednja pokrovna širina(cca.)	218 mm (milimetar )
Maks.pokrovna širina(cca.)	220 mm (milimetar )
Min.letvanje(cca.)	334 mm (milimetar )
Letvanje preporučeno(cca.)	345 mm (milimetar )
Maks. letvanje(cca.)	360 mm (milimetar )
min. utrošak crijepa (cca.)	12.6 kom/m² (komada po metru kvadratnom)
Utrošak crijepa prosječno(cca.)	13.3 kom/m² (komada po metru kvadratnom)
Maks.utrošak crijepa	13.9 kom/m² (komada po metru kvadratnom)
Masa po komadu(cca.)	3.6 kg/kom (kilograma po komadu)
Masa po m²(cca.)	47.9 kg/m² (kilogram po metru kvadratnom )
Masa palete(cca.)	889 kg (kilogram)
BETON I VLAKNO CEMENT	5 kom (komad )
Komada na paleti	240 komad

LAF-/FLA vrijednosti

LAF-/FLA vrijednosti u mm sa falcom za 30x50 letve
	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°
	LAF	65	60	55	50	45	40	35	25	15	10
	FLA	125	120	115	105	100	95	95	90	90	85
LAF-/FLA vrijednosti u mm sa falcom za 40x60 letve
	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
	LAF	65	60	55	45	40	35	30	15	5
	FLA	135	130	125	115	110	105	105	100	100
LAF-/FLA vrijednosti u mm sa falcom za 50x50 letve
	DN	10°	15°	20°	25°	30°	35°	40°	45°
	LAF	60	55	50	40	35	25	20	5
	FLA	145	140	135	125	120	120	120	115

Krovna oprema

MZ3 podsljemeni odzračni crijep sa dva vala

MZ3 rubni crijep desni

MZ3 rubni crijep lijevi

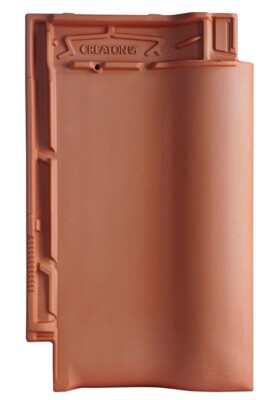

MZ3 Crijep

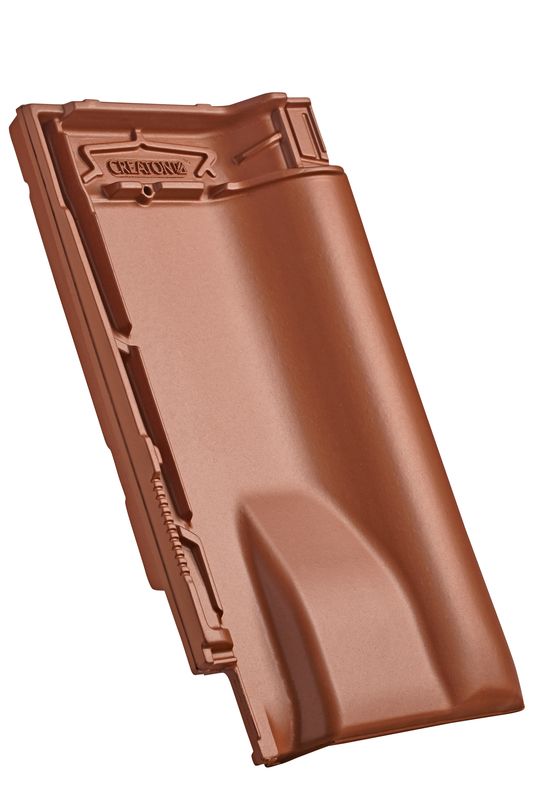

MZ3 odzračni crijep

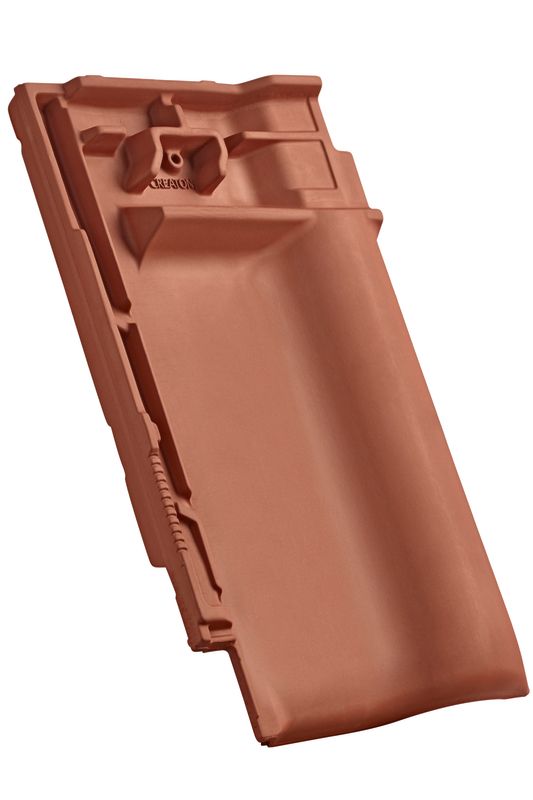

MZ3 podsljemeni odzračni crijep

MZ3 podsljemeni odzračni rubni crijep desni

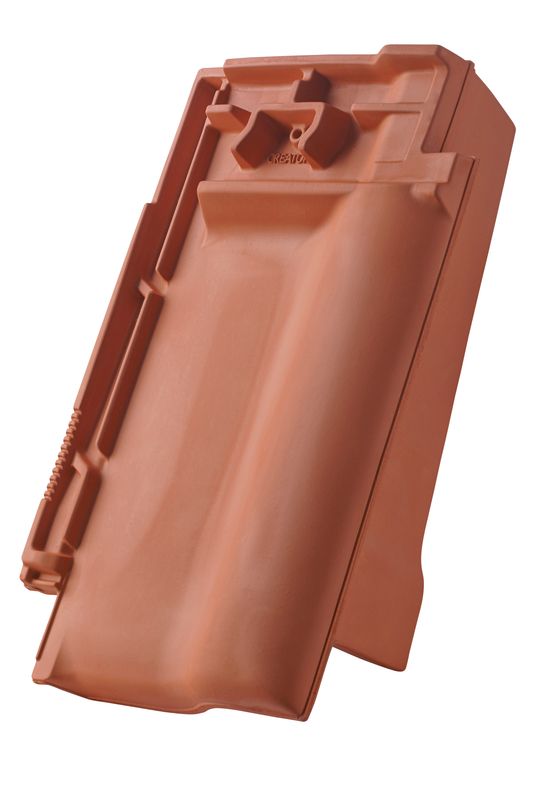

MZ3 podsljemeni odzračni rubni crijep lijevi

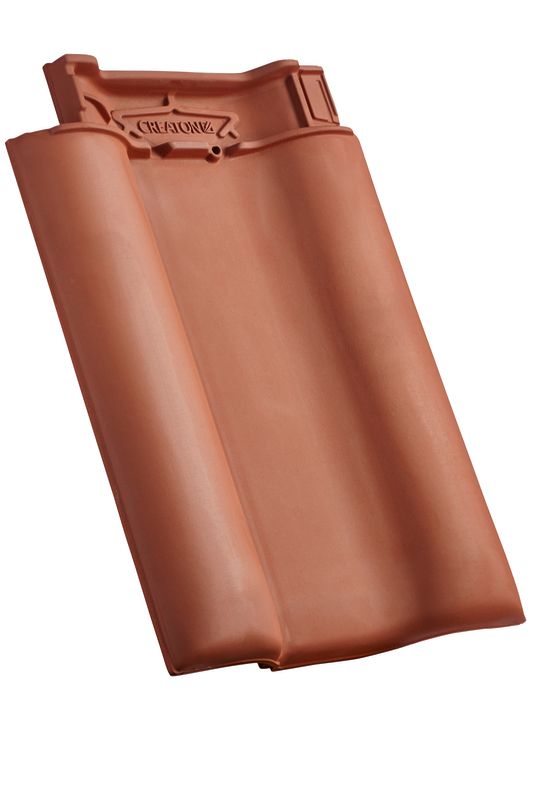

MZ3 crijep sa dva vala

MZ3 za jednostrešni krov, crijep

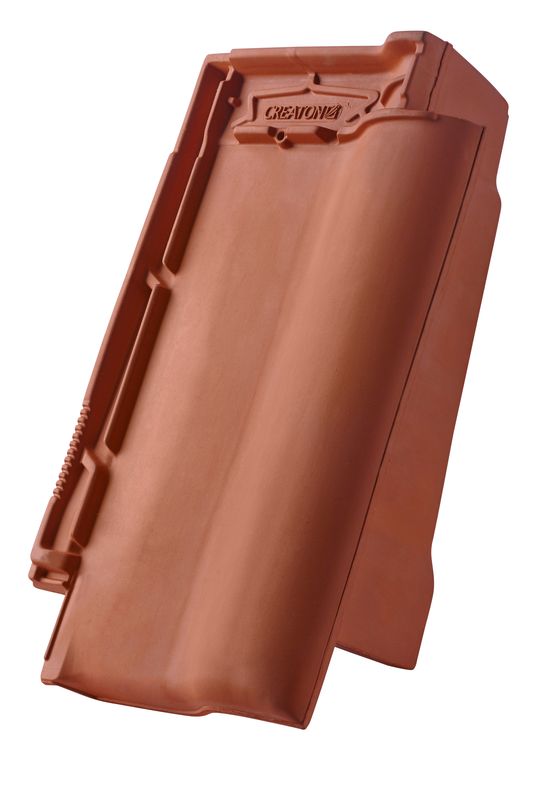

MZ3 za jednostrešni krov, rubni crijep desni

Proizvodi za odzračivanje i krovni prodori

MZ3 za jednostrešni krov, rubni crijep specijalna veličina lijevi

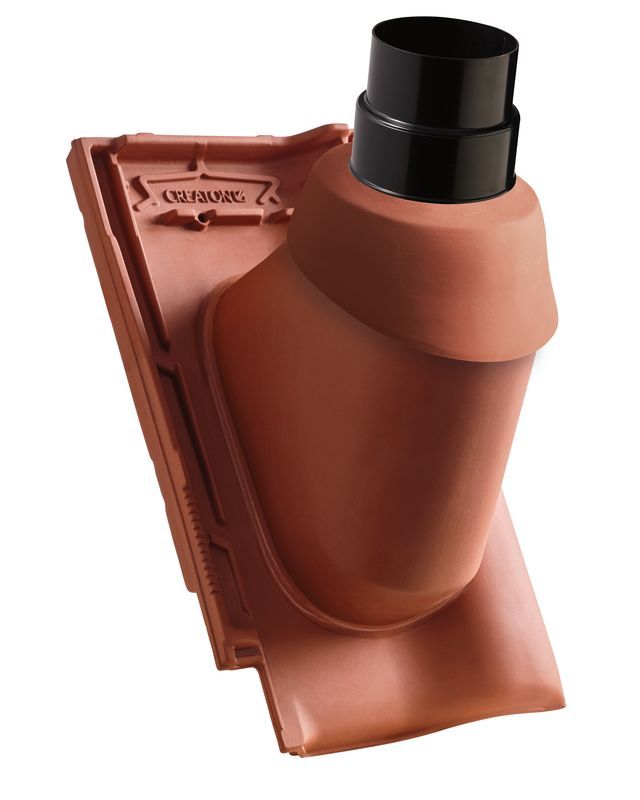

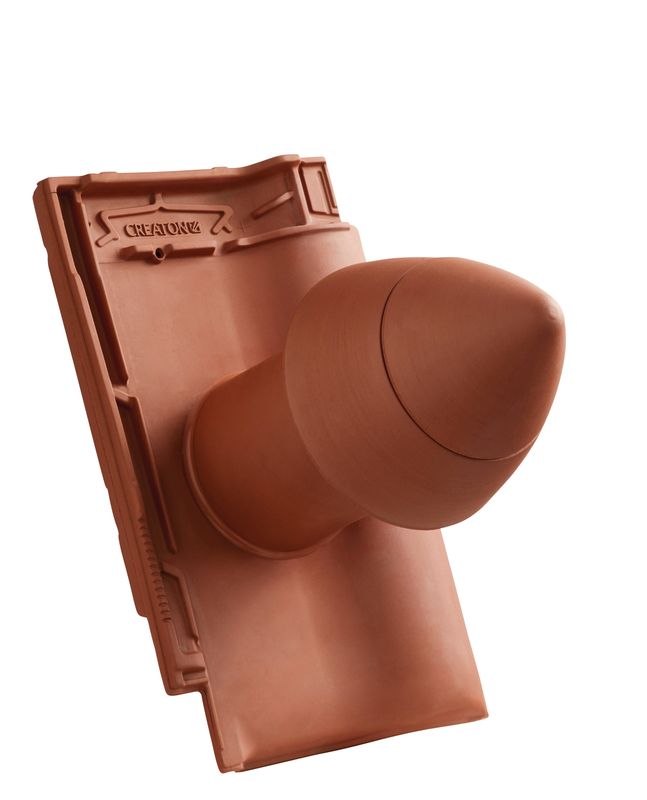

MZ3 SIGNUM keramički odzračnik 100 mm sa poklopcem na odvrtanje, adapter za foliju i fleksibilno crijevo

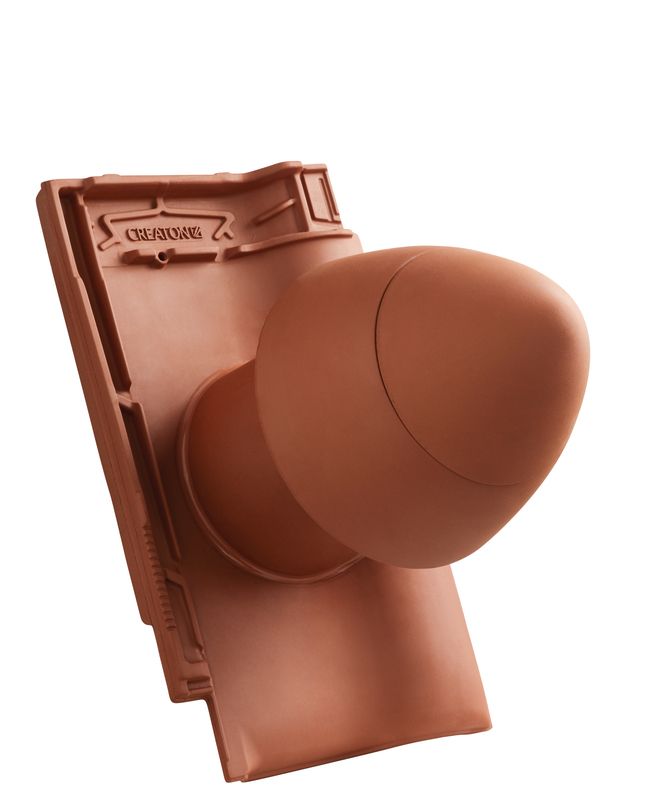

MZ3 SIGNUM keramički odzračnik 125 mm sa pomičnim poklopcem, adapter za foliju i fleksibilno crijevo

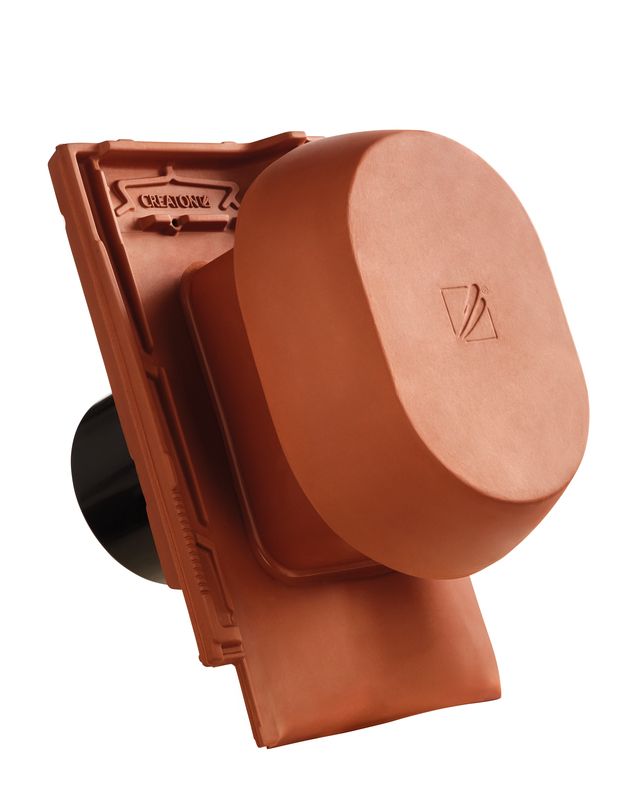

MZ3 SIGNUM keramički odzračnik 150/160 mm sa adapterom za foliju

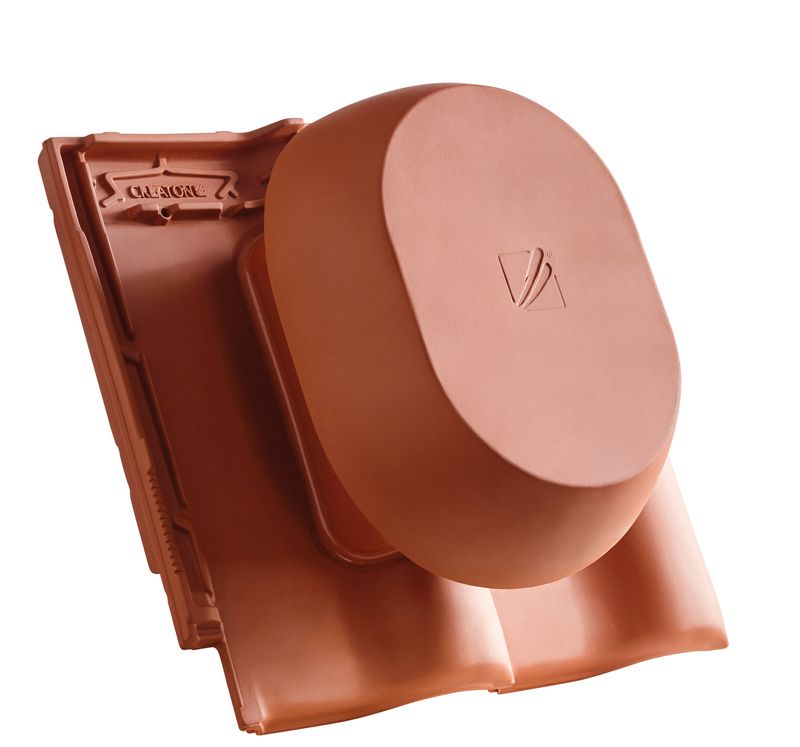

MZ3 SIGNUM keramički odzračnik 200 mm sa adapterom za foliju

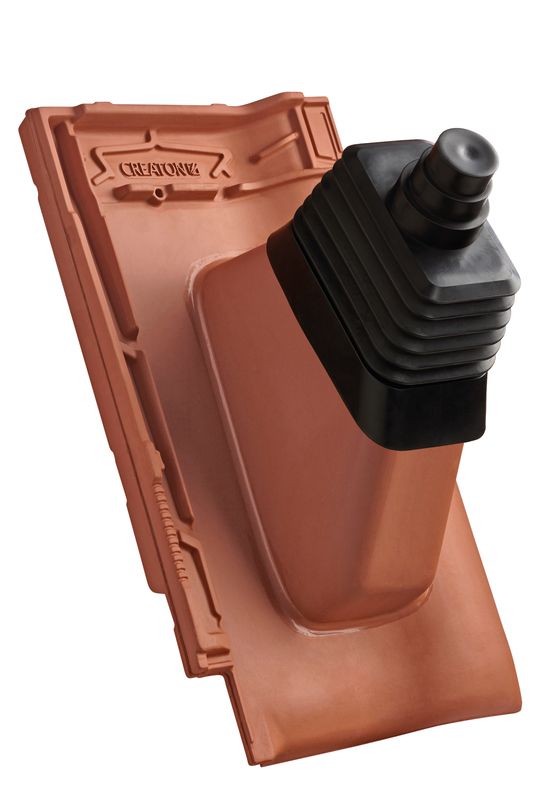

MZ3 ulaz za antenu

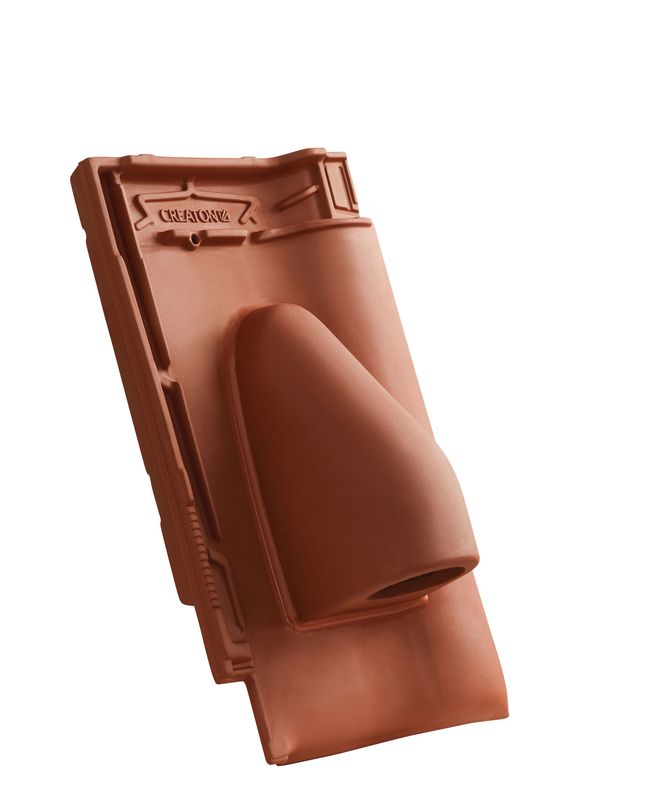

MZ3 crijep za ulaz solarnih cijevi

Univerzalna kopča za utoreni crijep

Uni fleksibilno crijevo promjer 150/160

Univerzalni adapter za foliju promjer 200 mm

EPDM manžeta DN 100/125

Univerzalna kopča za utoreni crijep

Proizvodi za zaštitu od snijega, krovne stepenice i i solarne instalacije

MZ3 prozirni crijep (akrilni)

Ljestve za krov

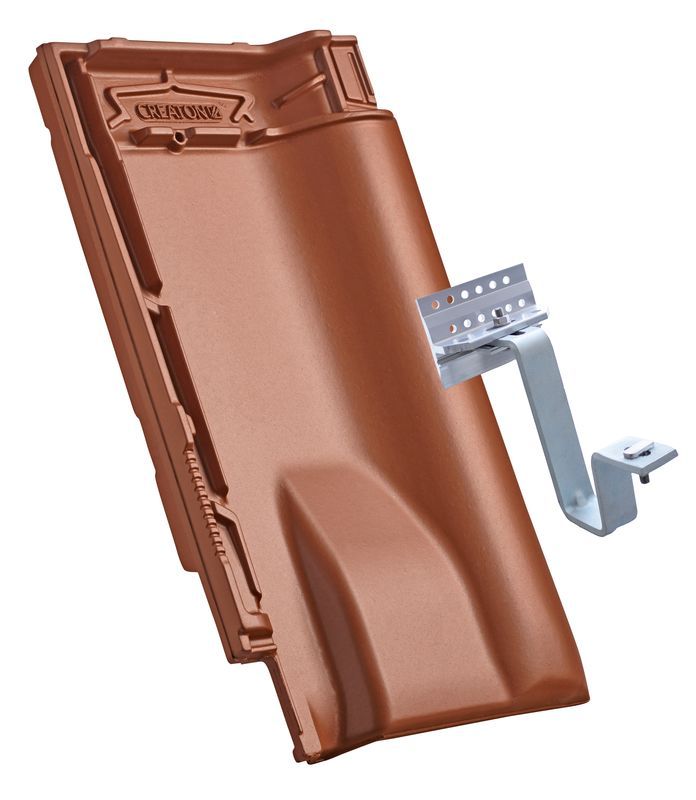

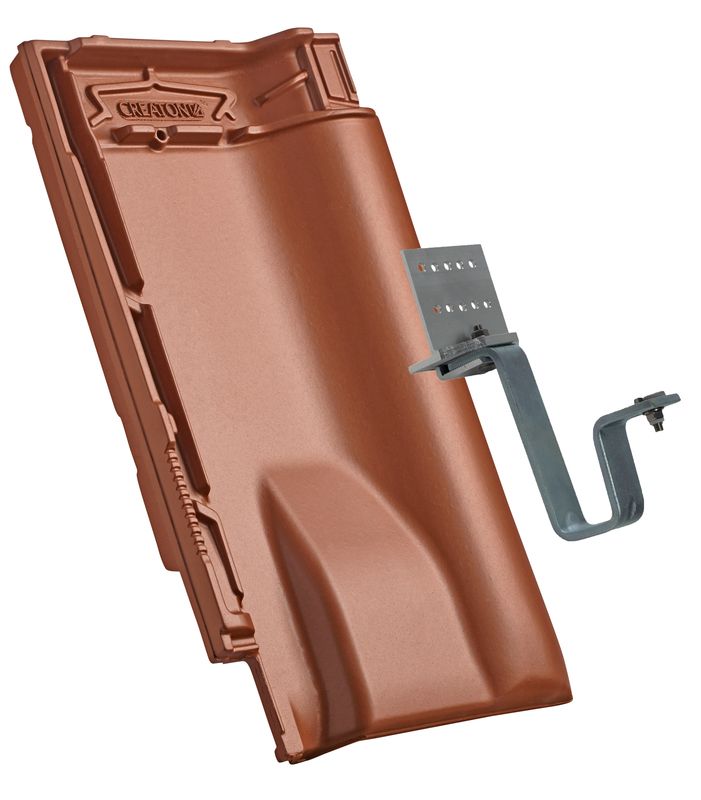

MZ3 crijep za držač solarnih panela

MZ3 držač solarnih panela, 30 mm letve

Izlazni krovni prozor 45 x 55 cm metalni sa jednostrukim sigurnosnim staklom

Stepenica/gazište

Spojnica rešetki za hodanje

Dugačka rešetka za hodanje

Rešetka snjegobran, 1,5 m dužina, visina 20 cm

Držač cijevnog snjegobrana

Rešetka za hodanje aluminij 150 x 25 cm

Držač krovnih ljestvi

Nastavak-spojnica za cijev Ø 32 mm

Dugačka rešetka za hodanje

MAG aluminijski crijep

Aluminijska rešetka 150 cm x 25 cm

Dugačka rešetka za hodanje

Poklopac za cijev Ø 32 mm

Proizvodi za zaštitu od vjetra

MZ3 držač solarnih panela, 40 mm letve

Ovjesna kopča protiv nevremena cink-alu za 30/50 letve (MZ3, OPT, DOM, RAP, RUS, GAL)

Ovjesna kopča protiv nevremena cink-alu za 40/60 letve (OPT, DOM, RAP, RUS, GAL, VIS)

Ovjesna kopča protiv nevremena cink-alu za 40/50 letve (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Udarna kopča protiv nevremena cink-alu (VIV, GRA, MAX)

Češalj za strehu

Kopča za rezani crijep 17-21 mm

Univerzalni aluminijski opšav traka 450 mm

Creaflex univerzalna alu traka 300 mm

Univerzalni aluminijski opšav traka 300 mm

Univerzalna traka za pričvršćivanje PIB 300 mm (CREAFLEX PIB)

Univerzalna traka za pričvršćivanje PIB 450 mm (CREAFLEX PIB)

UMP sljemeno grebena kapa 3 strane PE ( 2 strane preko, 1 strana ispod )

Izolirani izlazni krovni prozor 55 x 78 cm

Antenski stup pocinčani ili obojeni

Akrilna boja 250 ml

Vijak od nehrđajućeg čelika sa brtvom, dužina 60 mm

Proizvodi za sljeme i greben

GOG sljemeno grebena kapa 4 strane PR

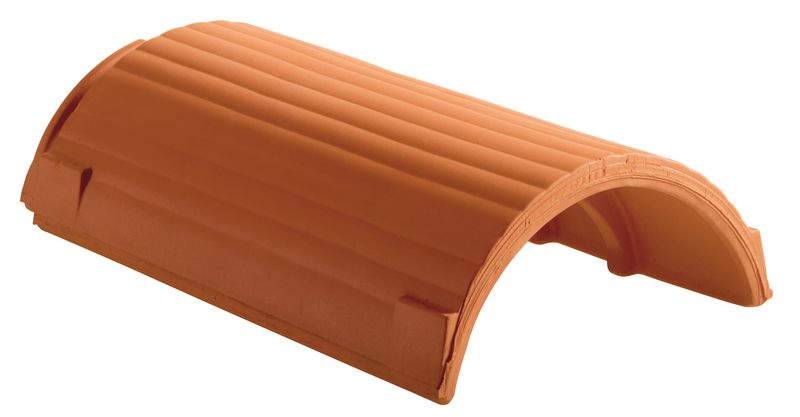

GOG sljemenjak PMZ

GOG početno/završna sljemena pločica PMZ

GOG funkcionalna početno/završna sljemena pločica PMZ

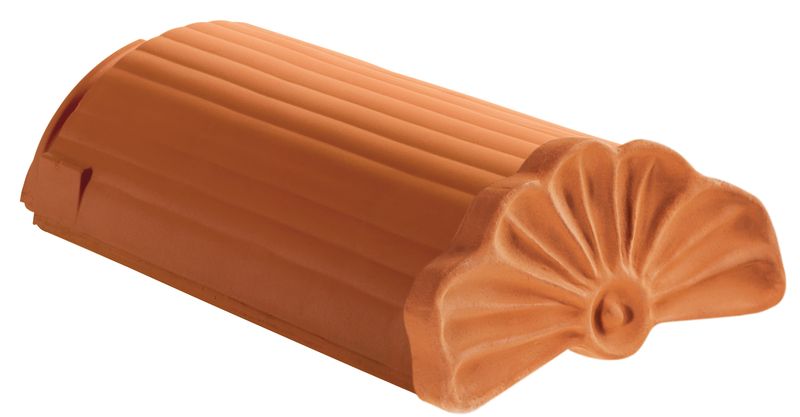

GOG početni sljemenjak sa rozetom PMZ

GOG početni sljemenjak PMZ

Kopča za sljemenjak alu SF9

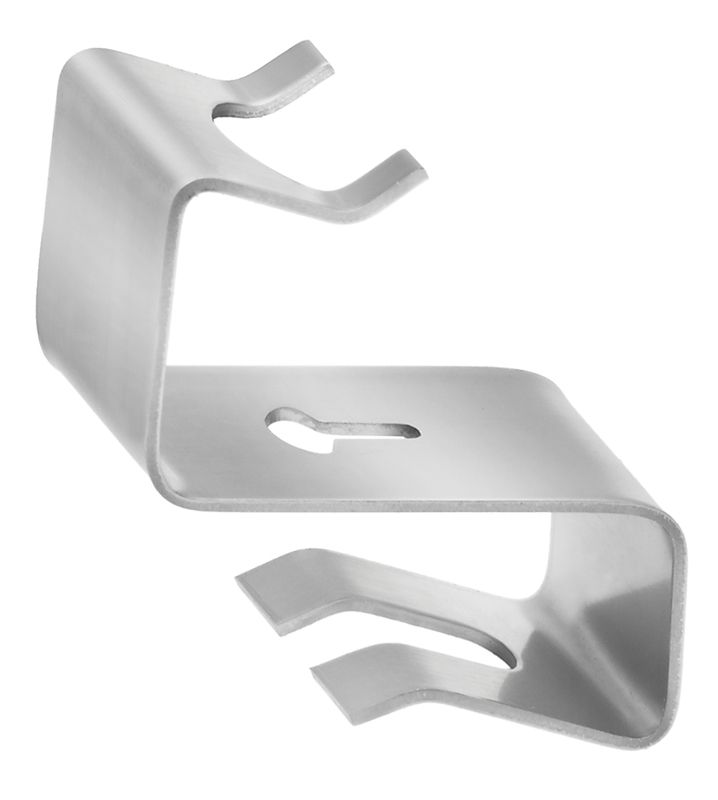

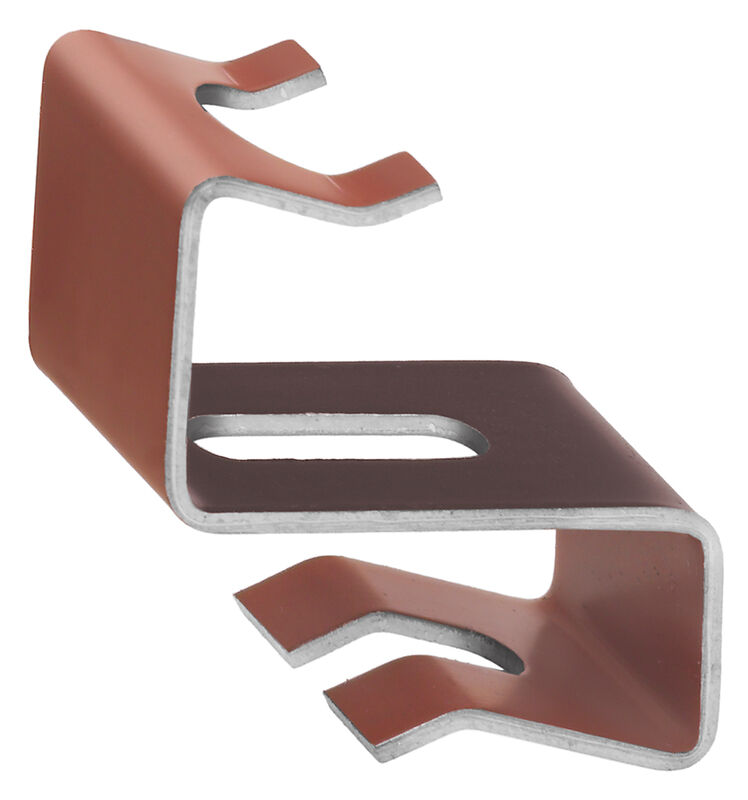

Kopča za sljemenjak alu PMZ

FIRSTFIX Kopča za sljemenjak inox

FIRSTFIX Kopča za sljeme G10

Udarna kopča protiv nevremena cink-alu (VIS)

Sljemeno/grebena traka 220 (CREAROLL ALU)

Sljemeno/grebena traka 300 (CREAROLL ALU)

Sljemeno/grebena traka 220 (CREAROLL PP)

Sljemeno/grebena traka 310 (CREAROLL PP)

GOG sljemeno grebena kapa 4 strane PF

GOG sljemenjak PR

GOG početno/završna sljemena pločica PR

GOG funkcionalna početno/završna sljemena pločica PR

FIRSTFIX zatezna kopča PF

Kopča za sljemenjak alu PR

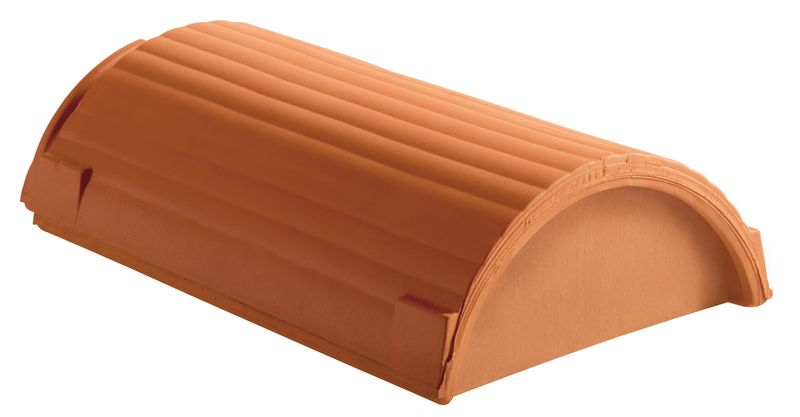

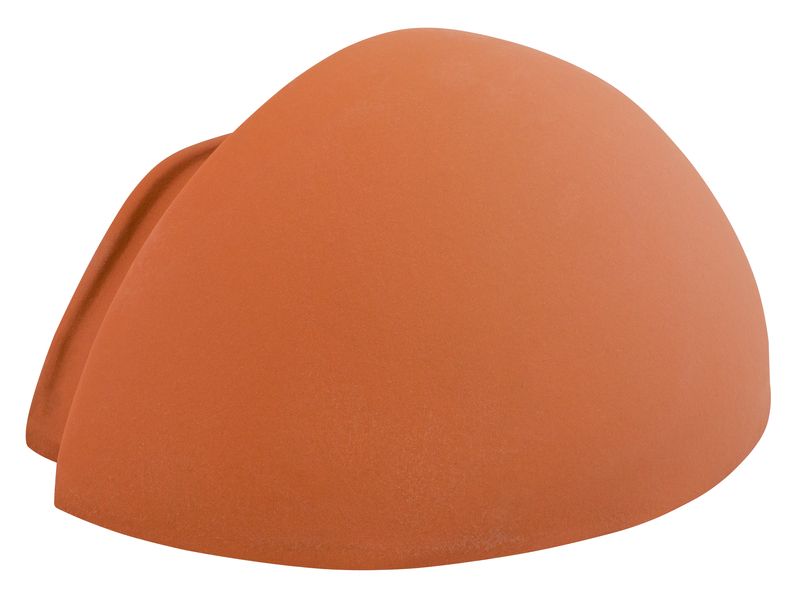

GOG početni sljemenjak okrugli PF

GOG sljemeno grebena kapa 3 strane PF

CAD

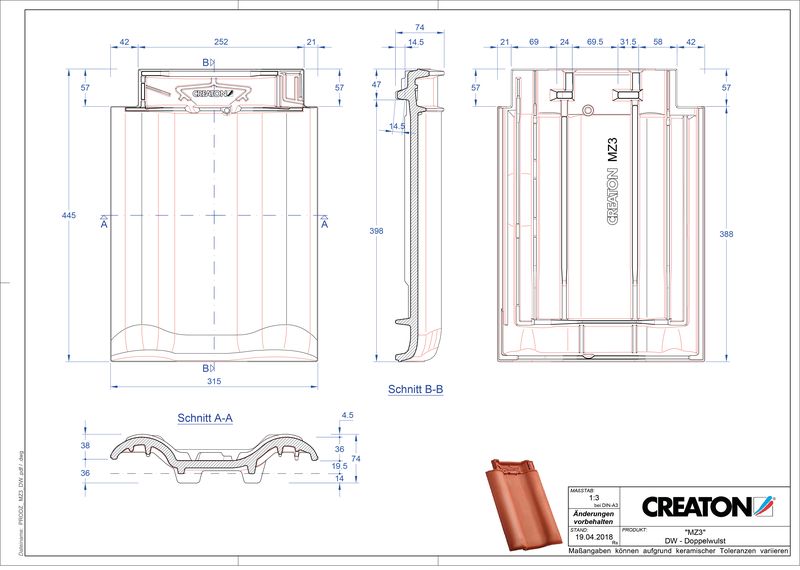

Proizvod CAD file MZ3 NEU crijep sa dva vala DWZ
pdf | 231 kB
dwg | 251 kB
jpeg | 59 kB

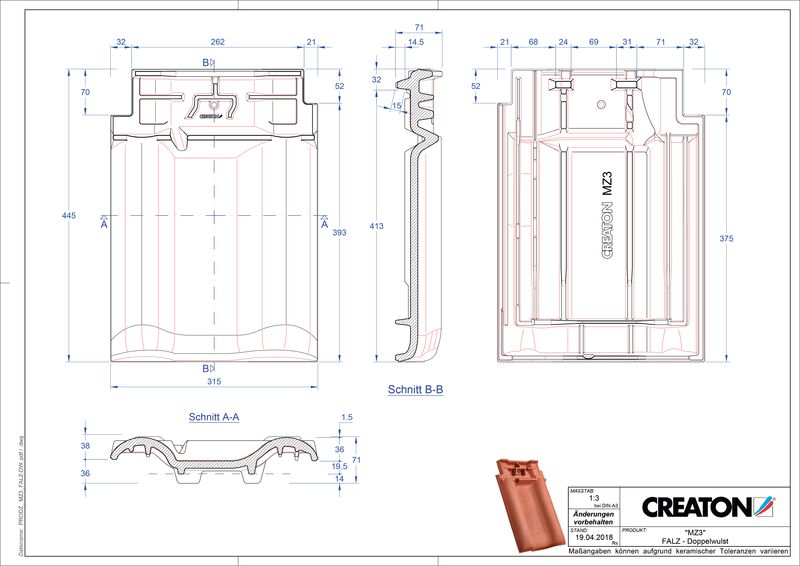

Proizvod CAD file MZ3 NEU podsljemeni odzračni crijep sa dva vala FALDWZ
pdf | 230 kB
dwg | 217 kB
jpeg | 61 kB

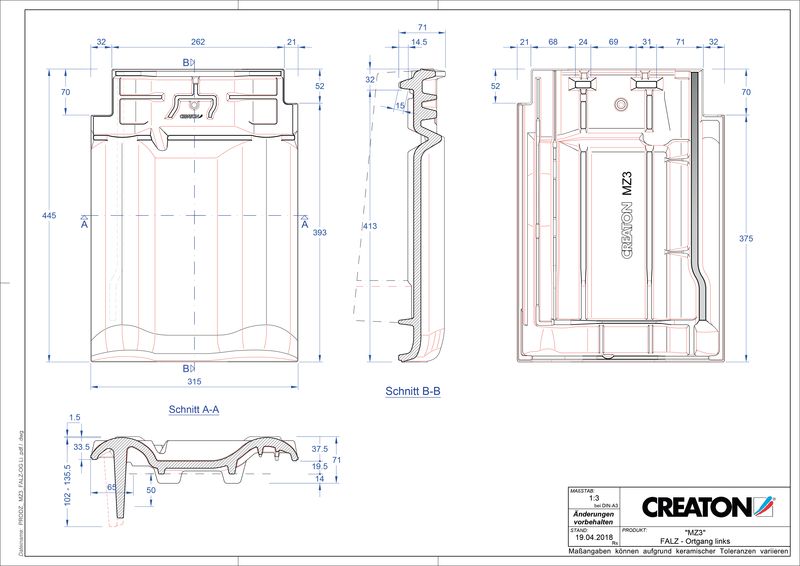

Proizvod CAD file MZ3 NEU podsljemeni odzračni rubni lijevi crijep FALOGL
pdf | 224 kB
dwg | 274 kB
jpeg | 62 kB

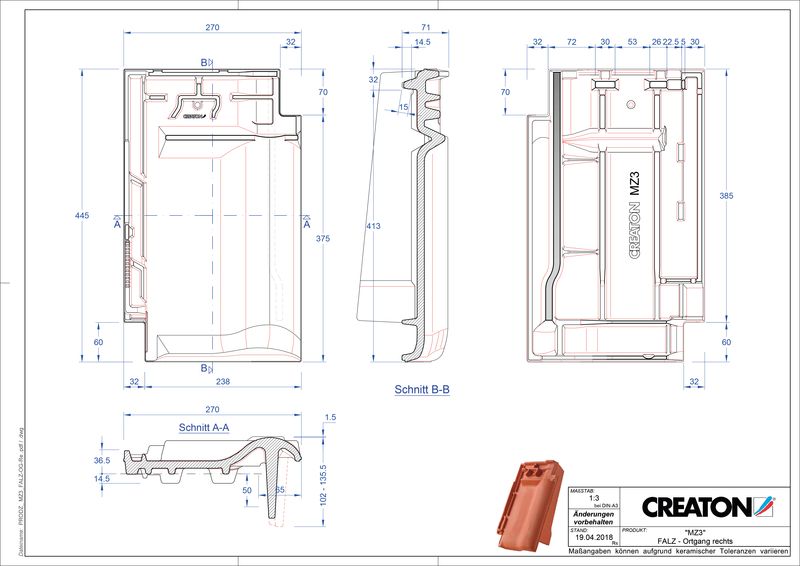

Proizvod CAD file MZ3 NEU podsljemeni odzračni rubni desni crijep FALOGR
pdf | 244 kB
dwg | 252 kB
jpeg | 61 kB

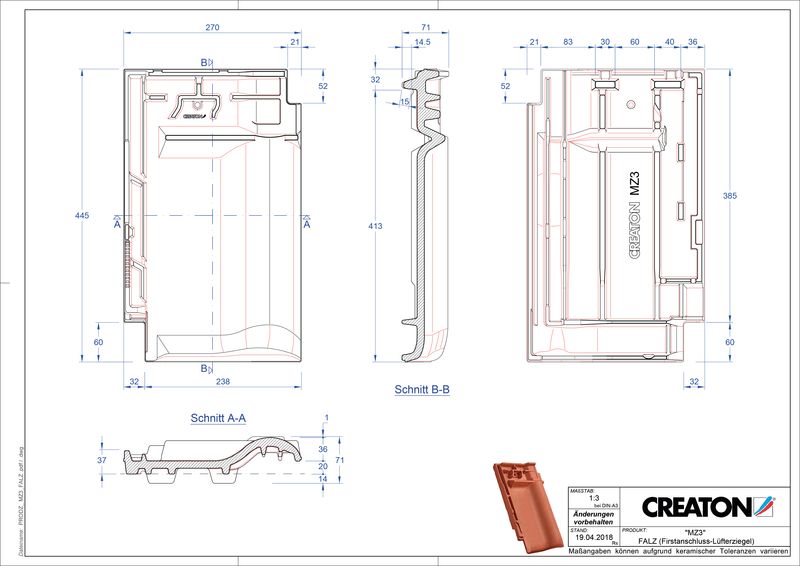

Proizvod CAD file MZ3 NEU podsljemeni odzračni crijep FALZ
pdf | 237 kB
dwg | 248 kB
jpeg | 59 kB

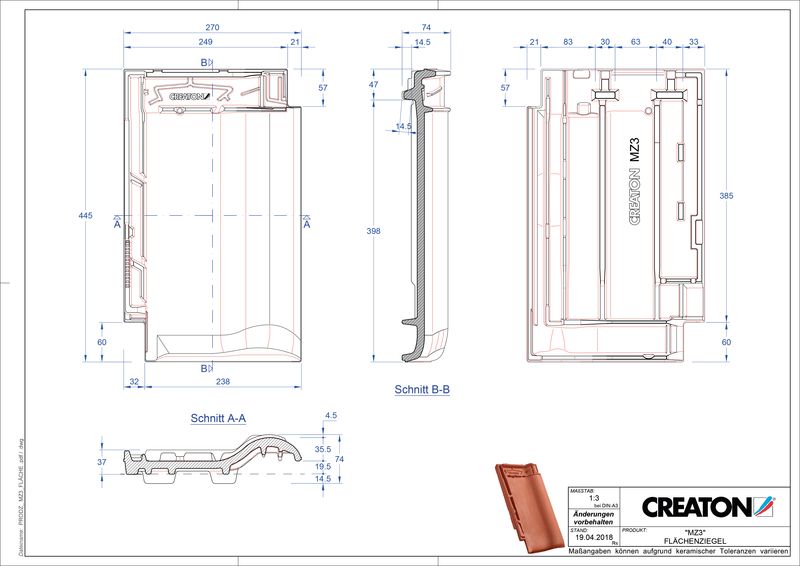

Proizvod CAD file MZ3 NEU FLA
pdf | 246 kB
dwg | 287 kB
jpeg | 57 kB

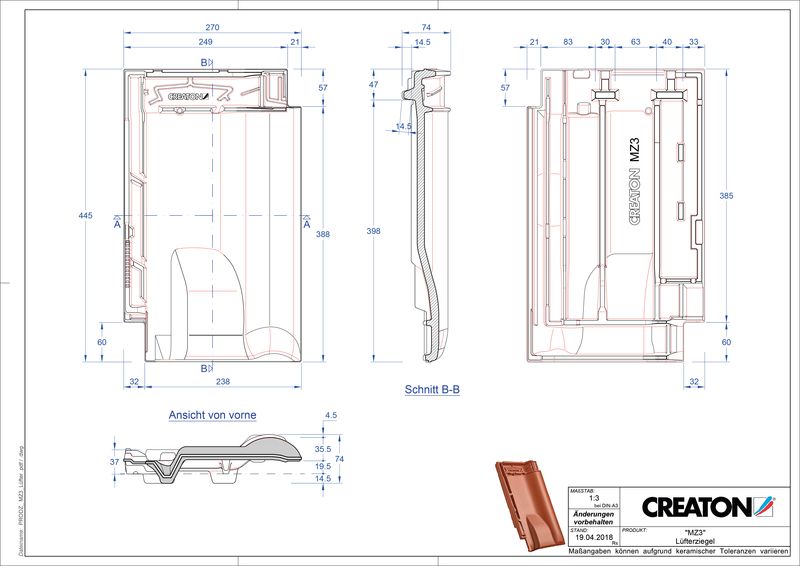

Proizvod CAD file MZ3 NEU odzračnik LUEFTZ
pdf | 250 kB
dwg | 249 kB
jpeg | 59 kB

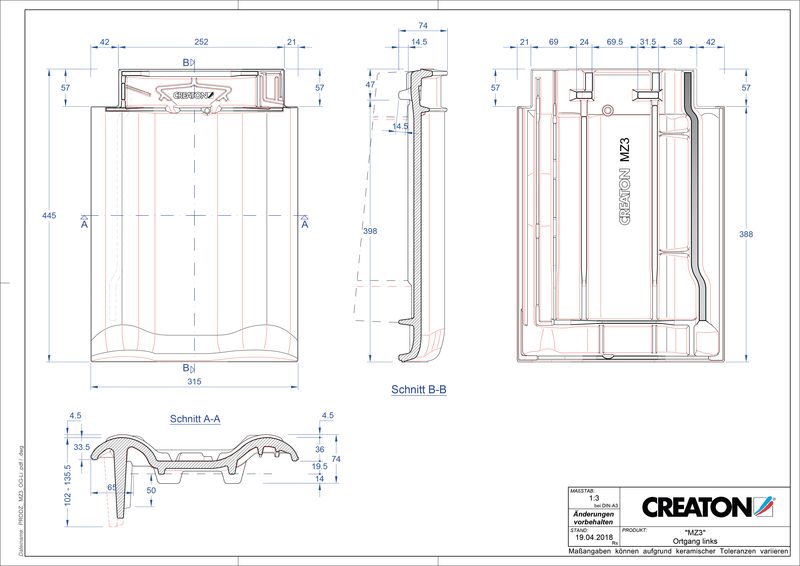

Proizvod CAD file MZ3 NEU rubni lijevi OGL
pdf | 230 kB
dwg | 257 kB
jpeg | 60 kB

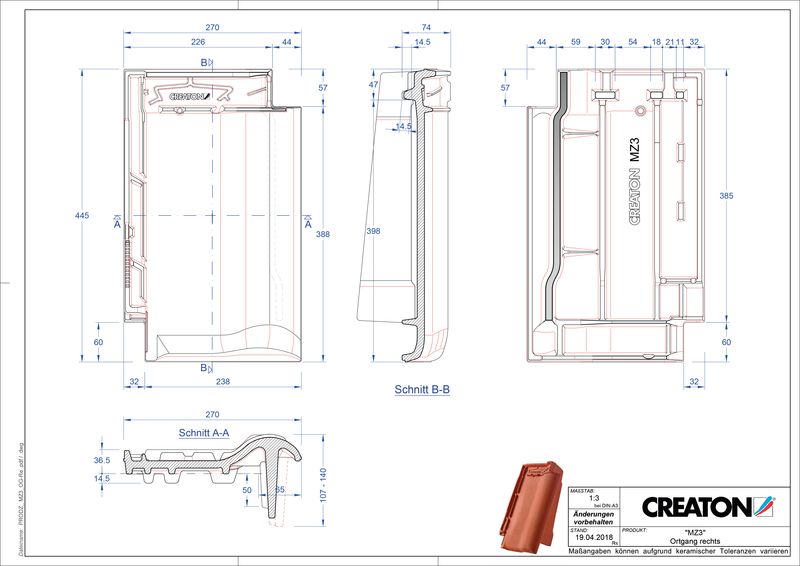

Proizvod CAD file MZ3 NEU rubni desni OGR
pdf | 247 kB
dwg | 256 kB
jpeg | 59 kB

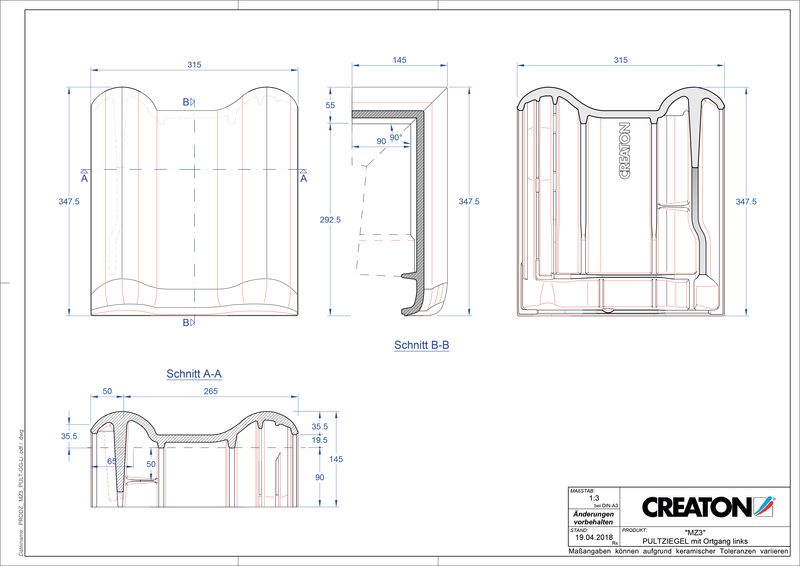

Proizvod CAD file MZ3 NEU pult crijep rubni lijevi PULTOGL
pdf | 213 kB
dwg | 204 kB
jpeg | 54 kB

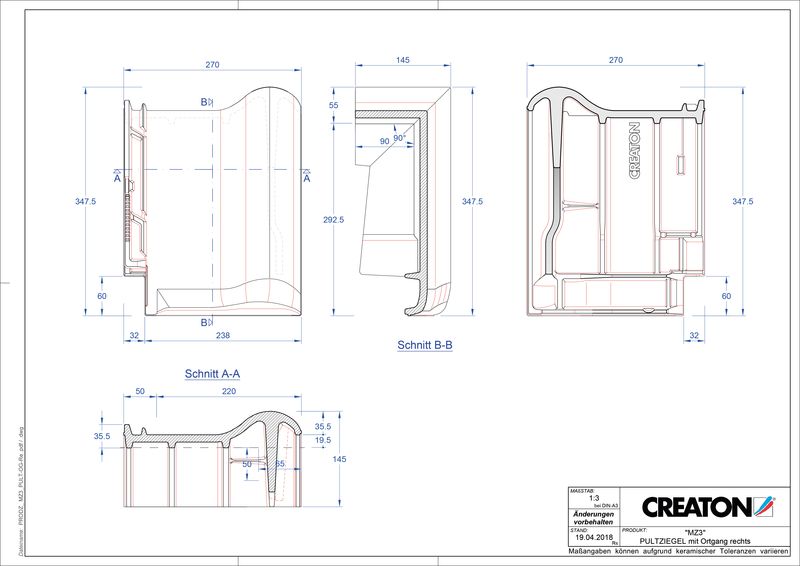

Proizvod CAD file MZ3 NEU pult crijep rubni desni PULTOGR
pdf | 215 kB
dwg | 217 kB
jpeg | 52 kB

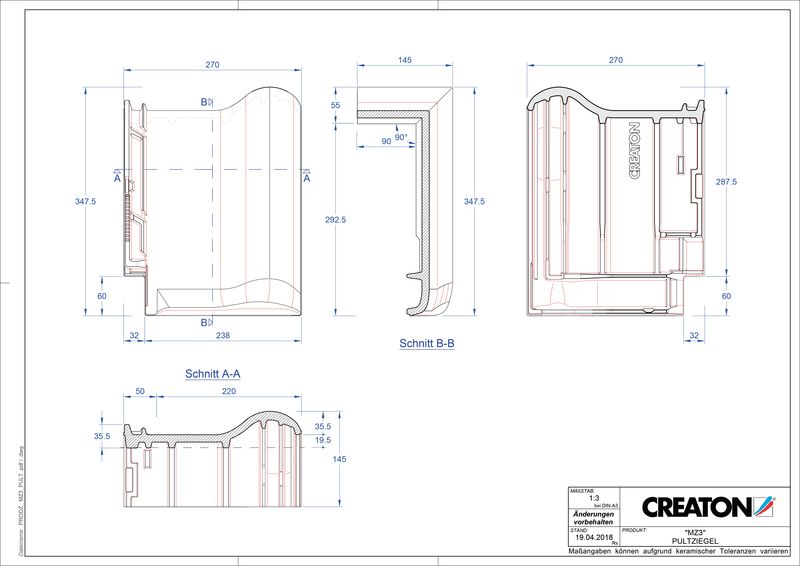

Proizvod CAD file MZ3 NEU pult crijep PULT
pdf | 211 kB
dwg | 216 kB
jpeg | 51 kB

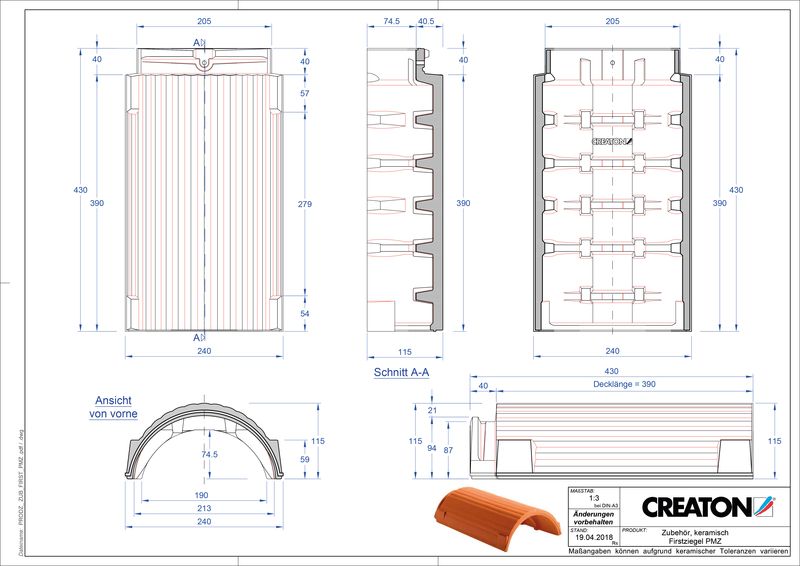

Proizvod CAD file oprema za sljeme i greben FIRST-PMZ
pdf | 224 kB
jpeg | 69 kB

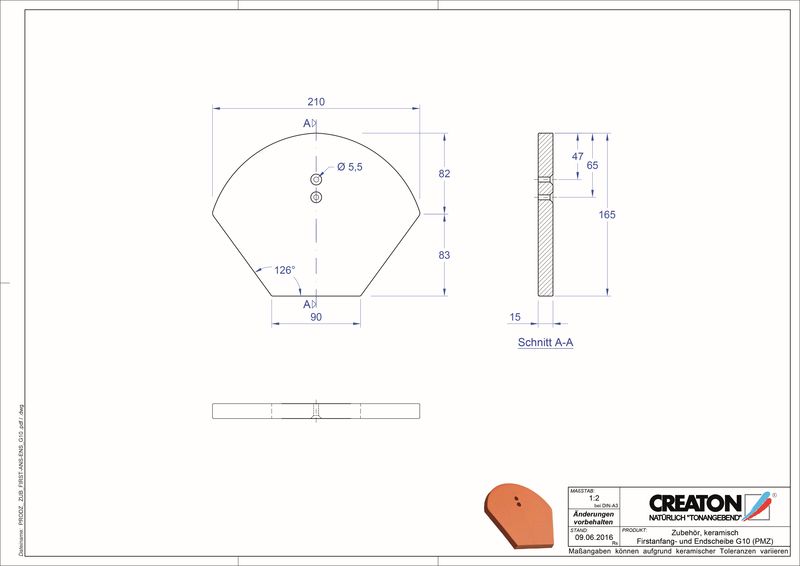

Proizvod CAD file oprema za sljeme i greben FIRSTAESCH-G10-PMZ
pdf | 186 kB
dwg | 129 kB
jpeg | 34 kB

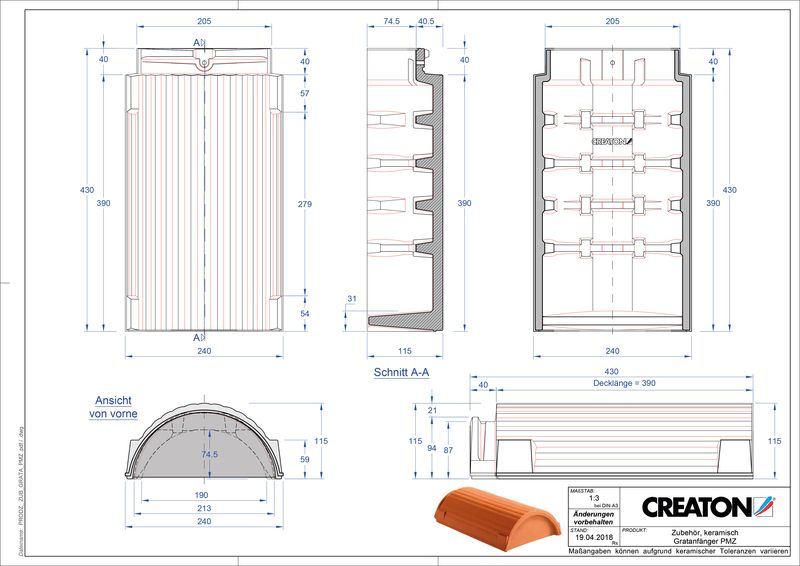

Proizvod CAD file oprema za sljeme i greben GRATA-PMZ
pdf | 226 kB
jpeg | 68 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
