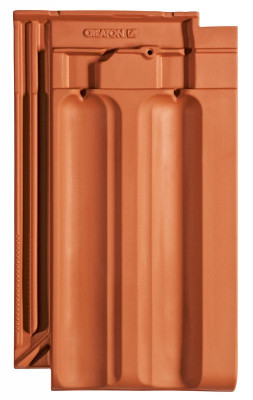

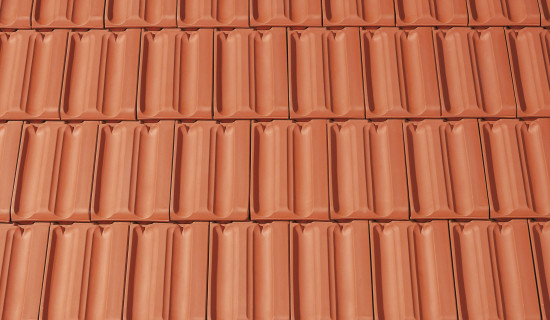

RATIO

Ovo stoljetno načelo proizvodnje crijepa pokazalo se dobrim – RATIO crijep s dvostrukim utorom dvostruke je kvalitete jer objedinjava najbolje karakteristike crjepova RATIO KLASSIK i TECTA.

Na taj način RATIO crijep povezuje prednosti TECTA i RATIO KLASSIK crjepova, u skladu s omjerima crijepa Z1. Na taj su način “krovnoj geometriji s dvostrukim rebrom”, nastaloj 1879. na vili Ludovic, pridružene daljnje tehničke i ekonomske prednosti.

Bitno svojstvo: ekonomičnost
Oblik crijepa s dvostrukim utorom
Raspoloživ u širokom spektru boja
Fleksibilno rješenje zahvaljujući malim dimenzijama (11.7 kom/m2), čak i kod malih krovova
Brza i jednostavna izvedba
Već od 10°nagiba krova
Na raspolaganju je široki izbor glinene krovne opreme

Tehnièki podaci

Dimenzije(cca.)	265 x 446 mm (milimetar )
Min.pokrovna širina(cca.)	221 mm (milimetar )
Srednja pokrovna širina(cca.)	223 mm (milimetar )
Maks.pokrovna širina(cca.)	225 mm (milimetar )

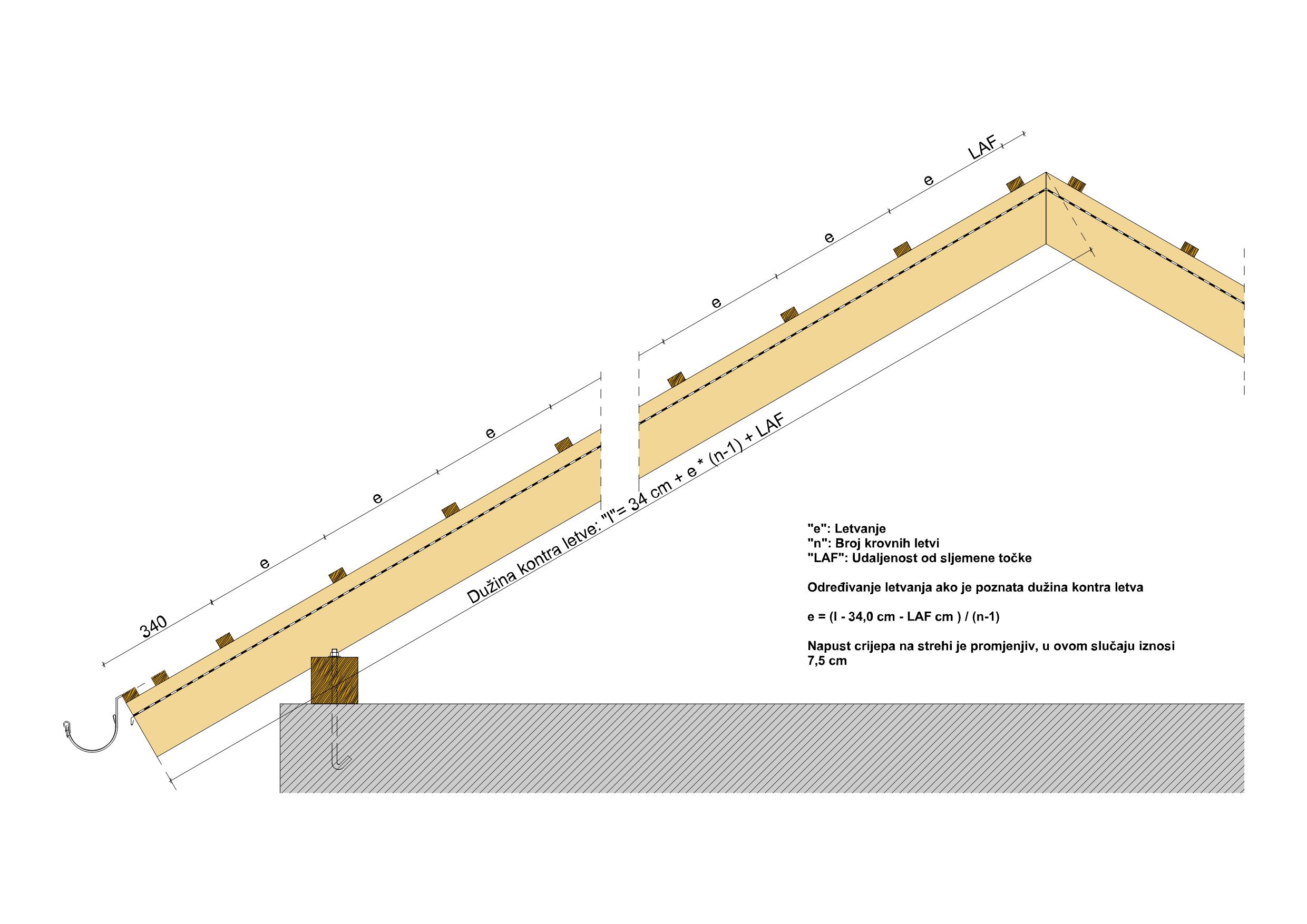

Min.letvanje(cca.)	357 mm (milimetar )
Letvanje preporučeno(cca.)	368 mm (milimetar )
Maks. letvanje(cca.)	380 mm (milimetar )
min. utrošak crijepa (cca.)	11.7 kom/m² (komada po metru kvadratnom)
Utrošak crijepa prosječno(cca.)	12.2 kom/m² (komada po metru kvadratnom)
Maks.utrošak crijepa	12.7 kom/m² (komada po metru kvadratnom)
Masa po komadu(cca.)	3.3 kg/kom (kilograma po komadu)
Masa po m²(cca.)	40.3 kg/m² (kilogram po metru kvadratnom )
Masa palete(cca.)	975 kg (kilogram)
BETON I VLAKNO CEMENT	6 kom (komad )
Komada na paleti	288 komad

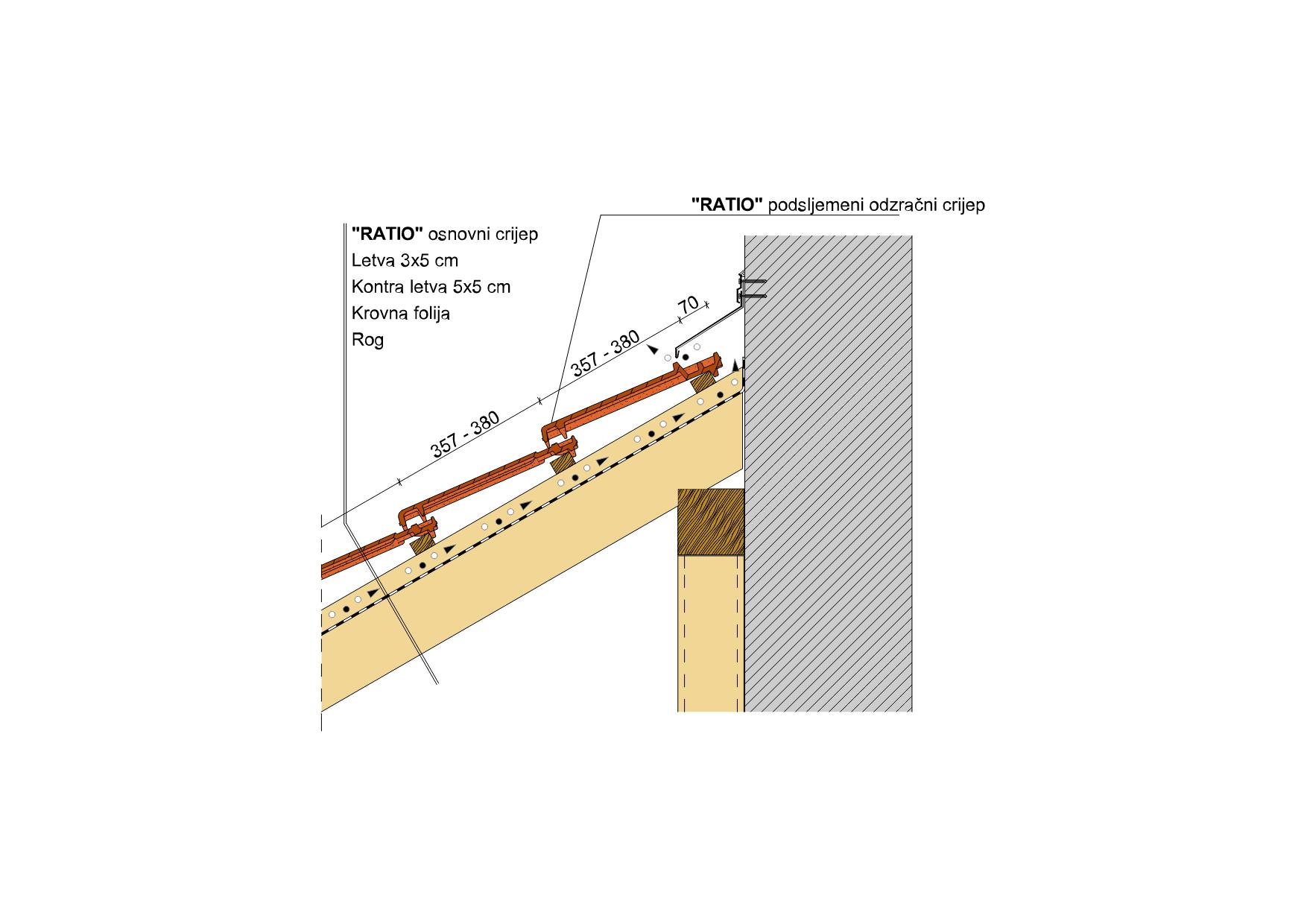

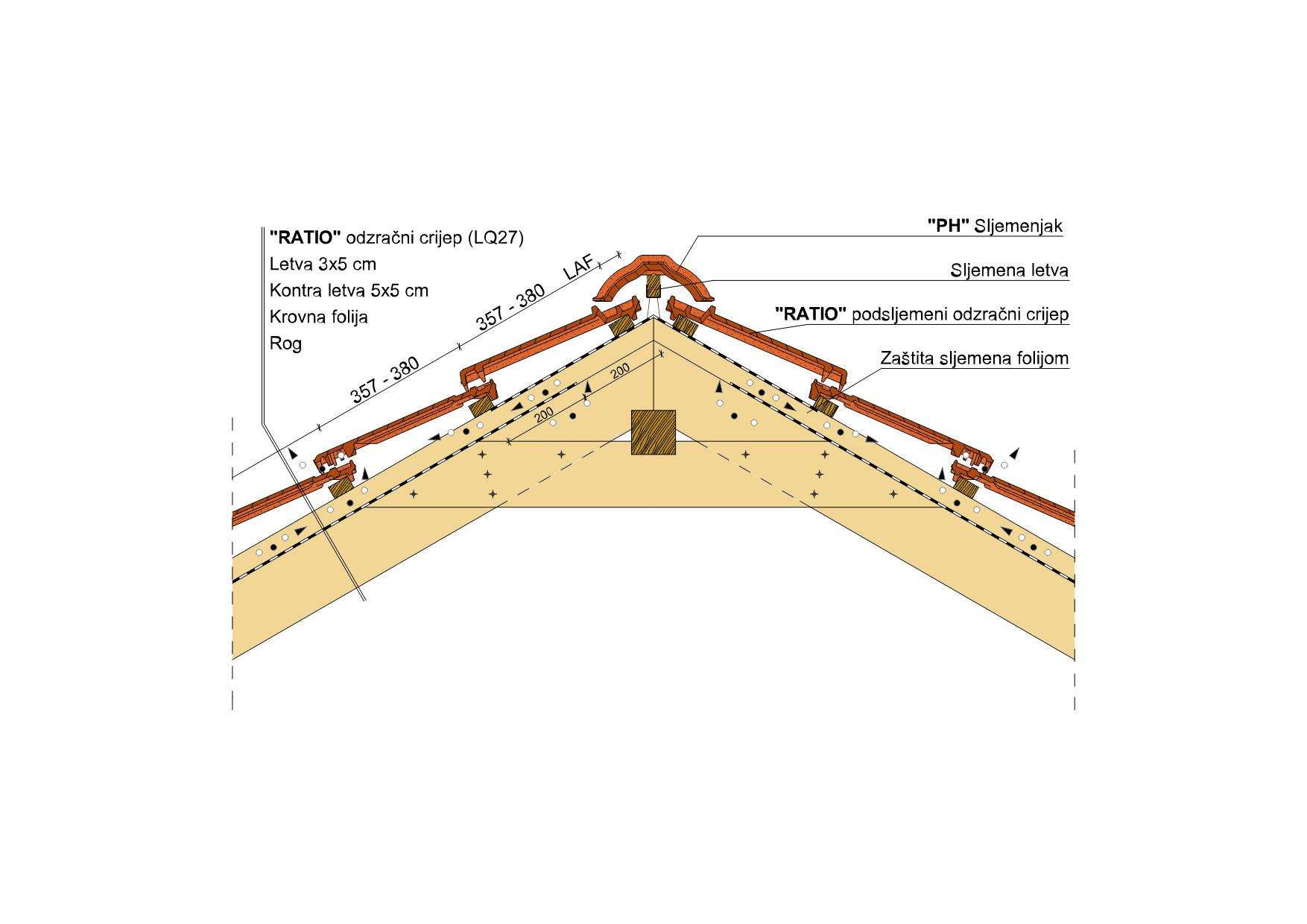

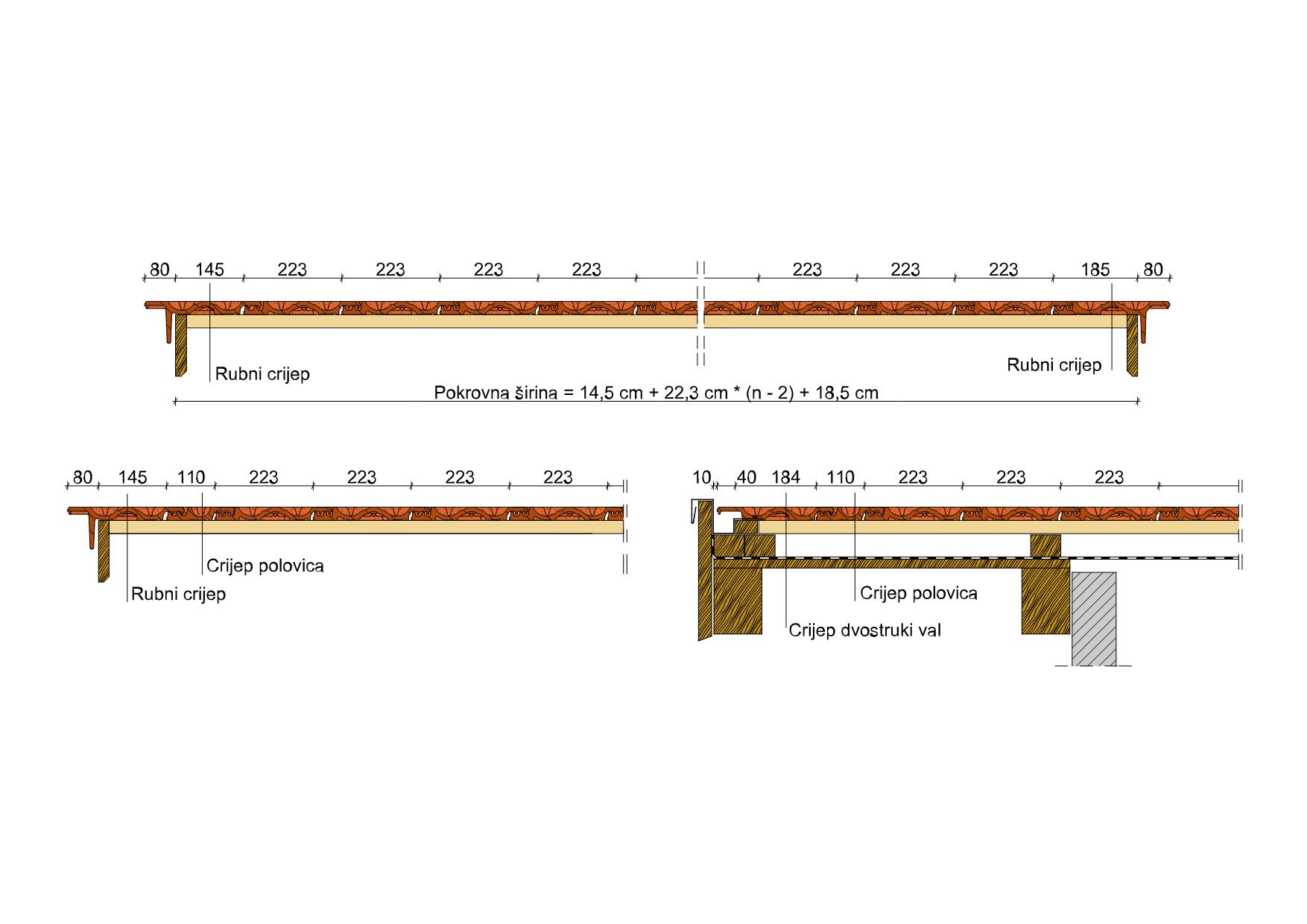

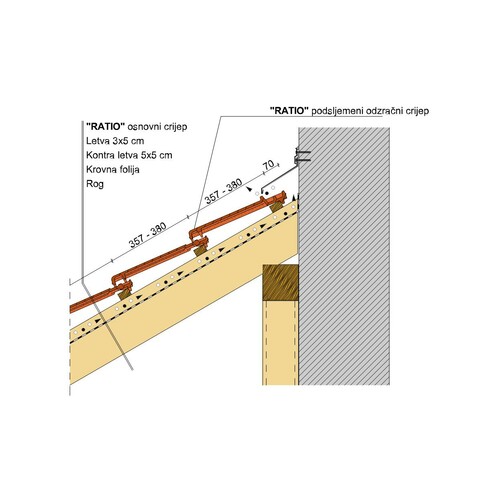

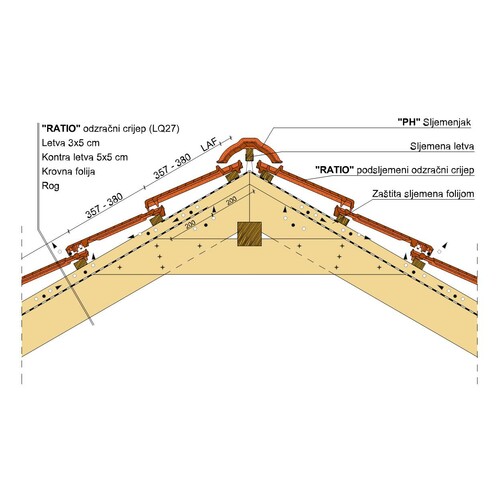

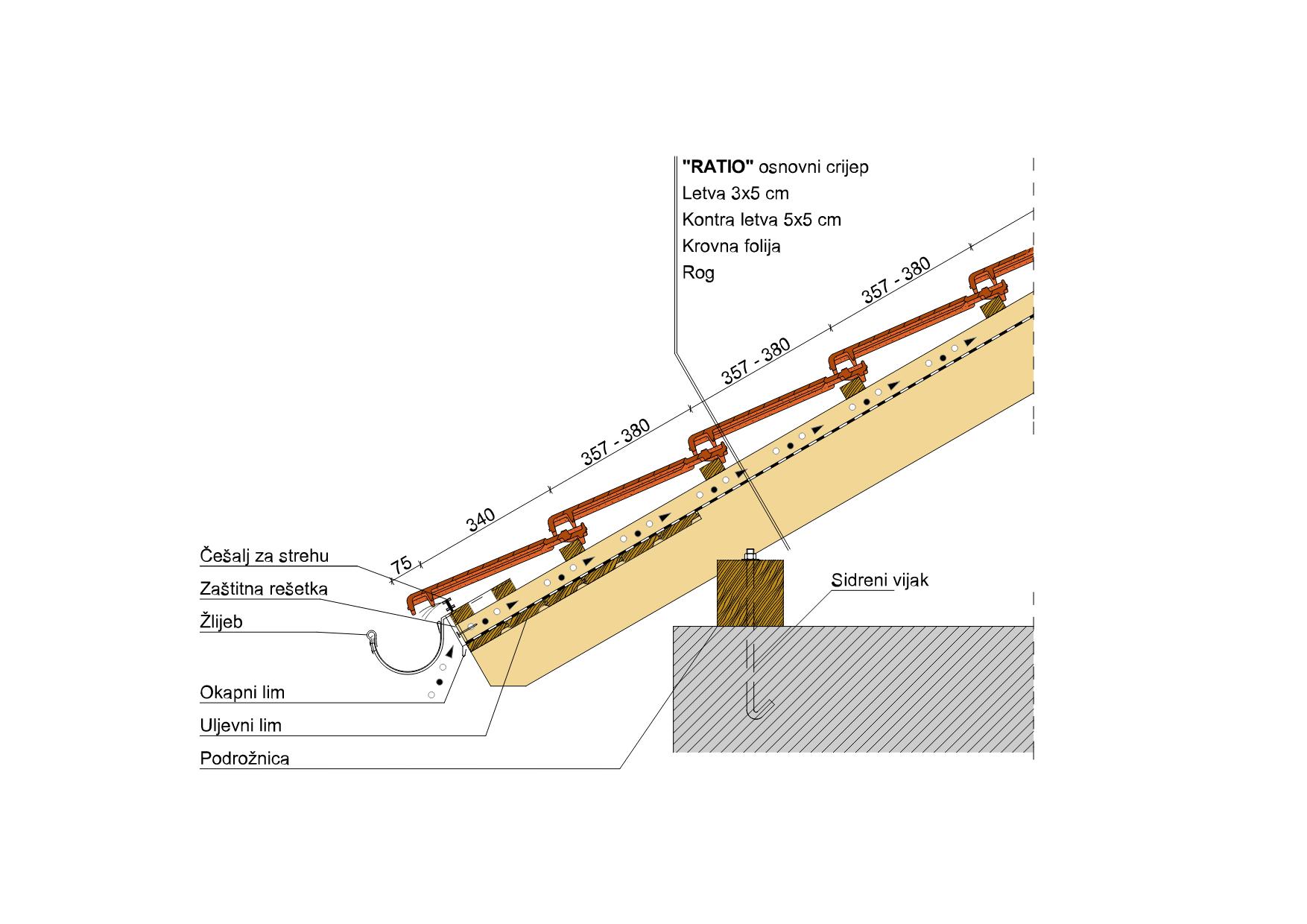

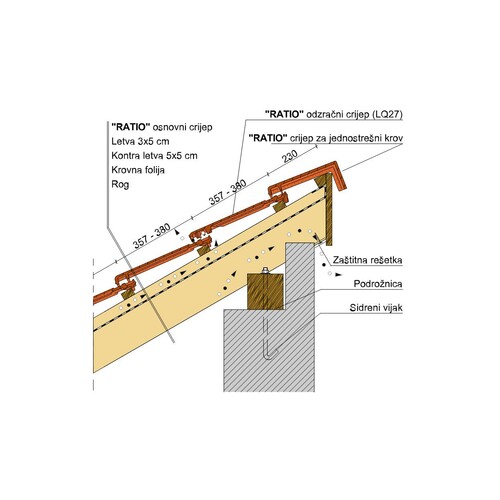

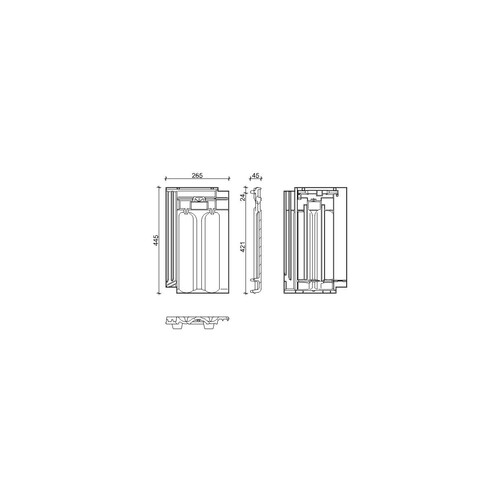

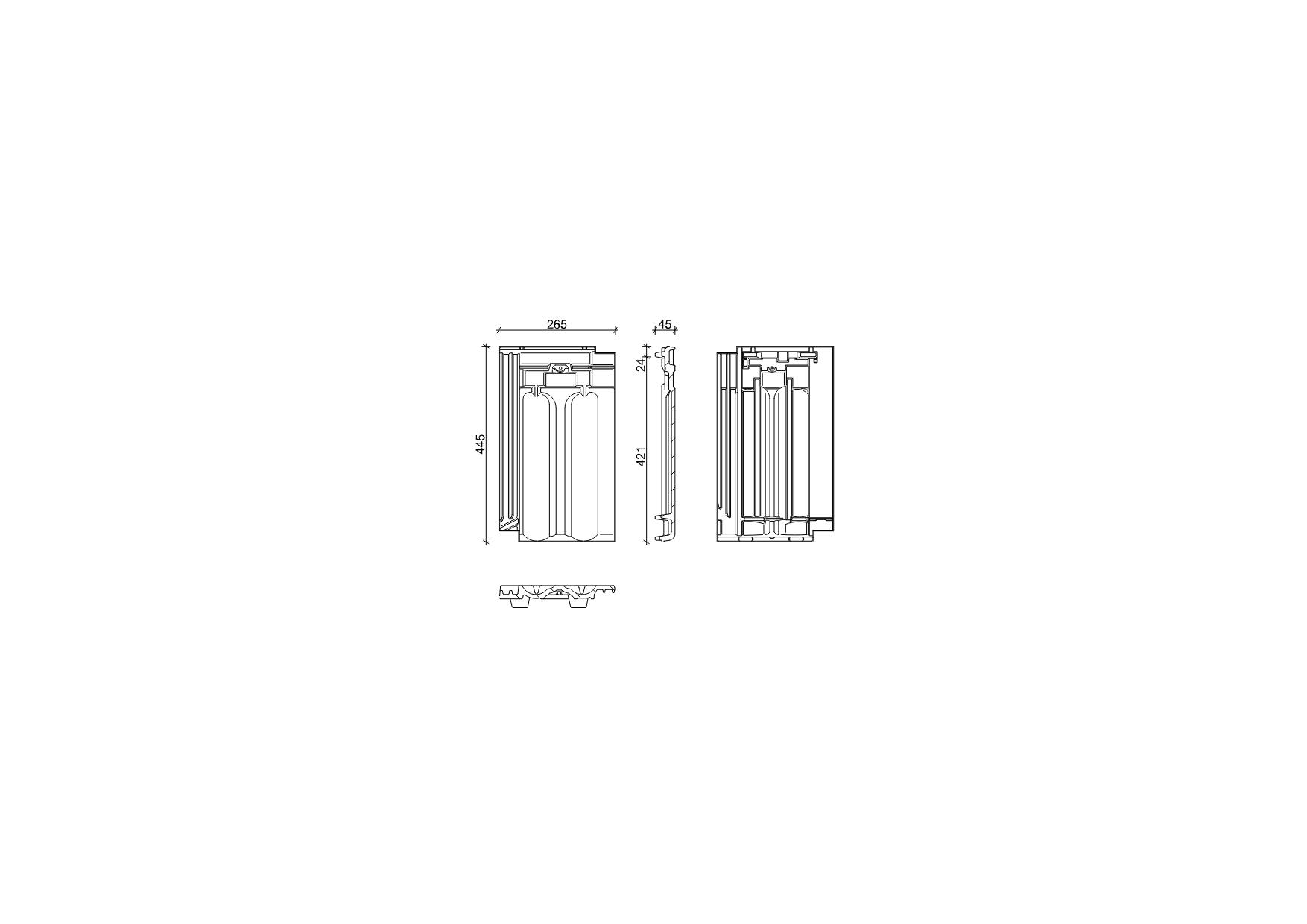

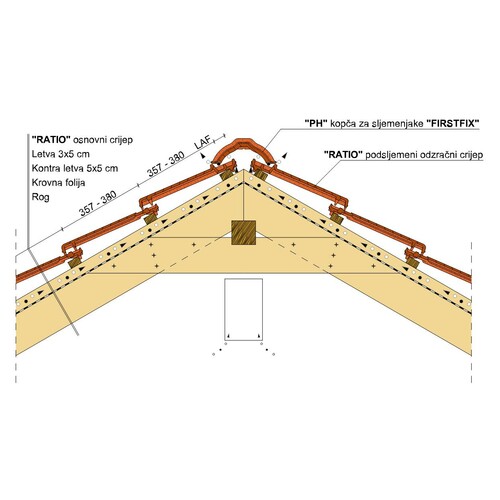

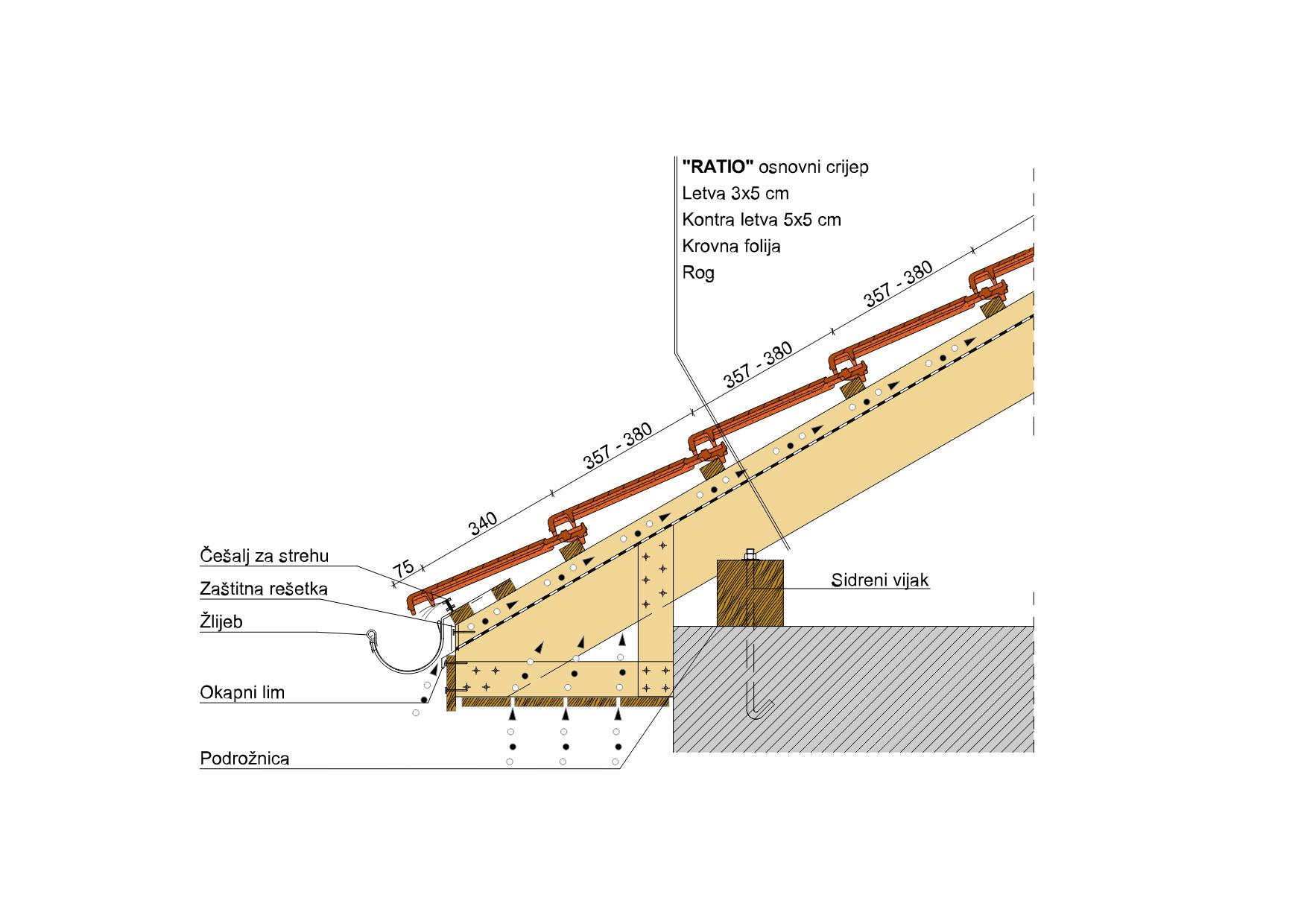

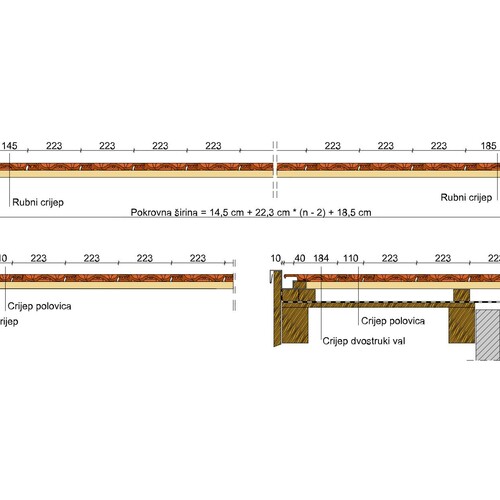

Tehnièki crteži

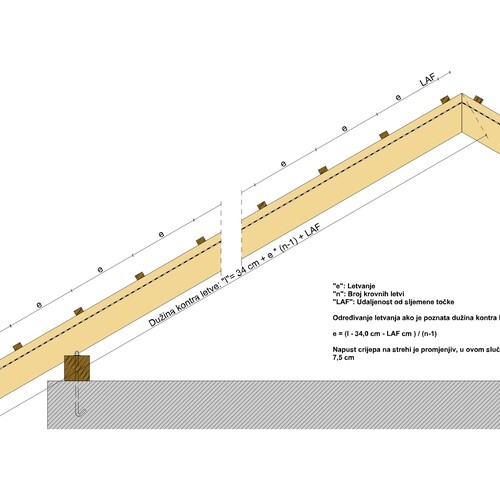

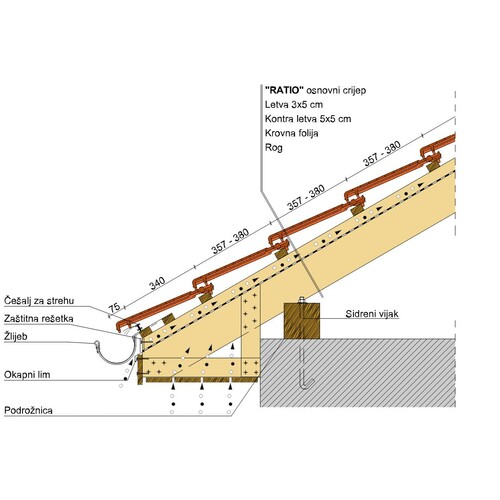

LAF-/FLA vrijednosti

Vrsta crijep	Kut nagiba	15°	20°	25°	30°	35°	40°	45°	50°
LAF / FLA vrijednosti u mm za krovne limove 30x50 mm
PH 2.5 komad/m	FLA	95	80	75	70	65	55	55	55
PH 2.5 komad/m	LAF	60	55	50	50	45	45	40	30
LAF / FLA vrijednosti u mm za krovne limove 40x60 mm
PH 2.5 komad/m	FLA	105	90	85	80	75	65	65	65
PH 2.5 komad/m	LAF	60	55	45	45	40	40	30	15
LAF / FLA vrijednosti u mm za krovne limove 50x50 mm
PH 2.5 komad/m	FLA	115	100	95	90	90	80	80	85
PH 2.5 komad/m	LAF	55	50	40	40	30	30	20	5

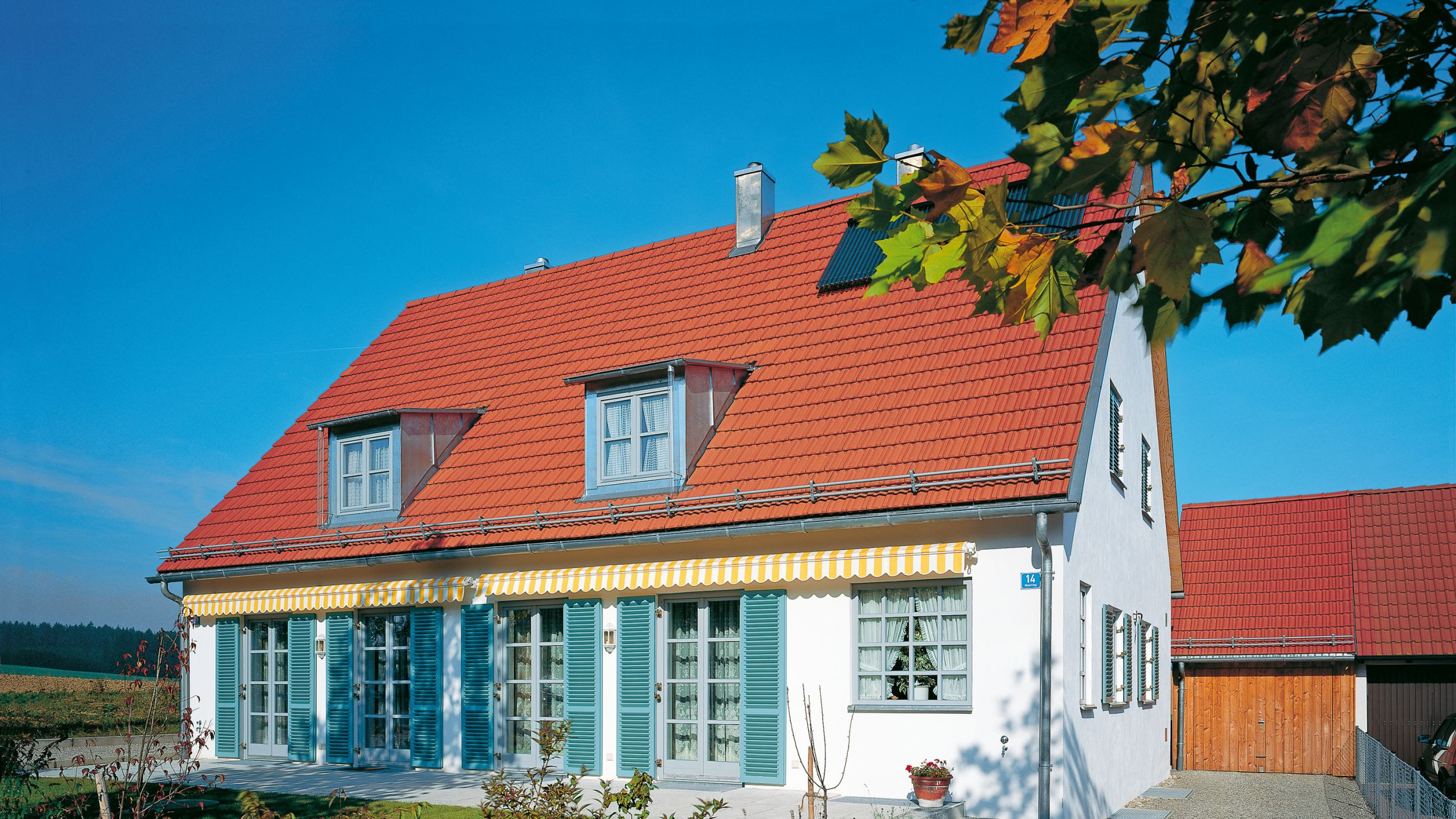

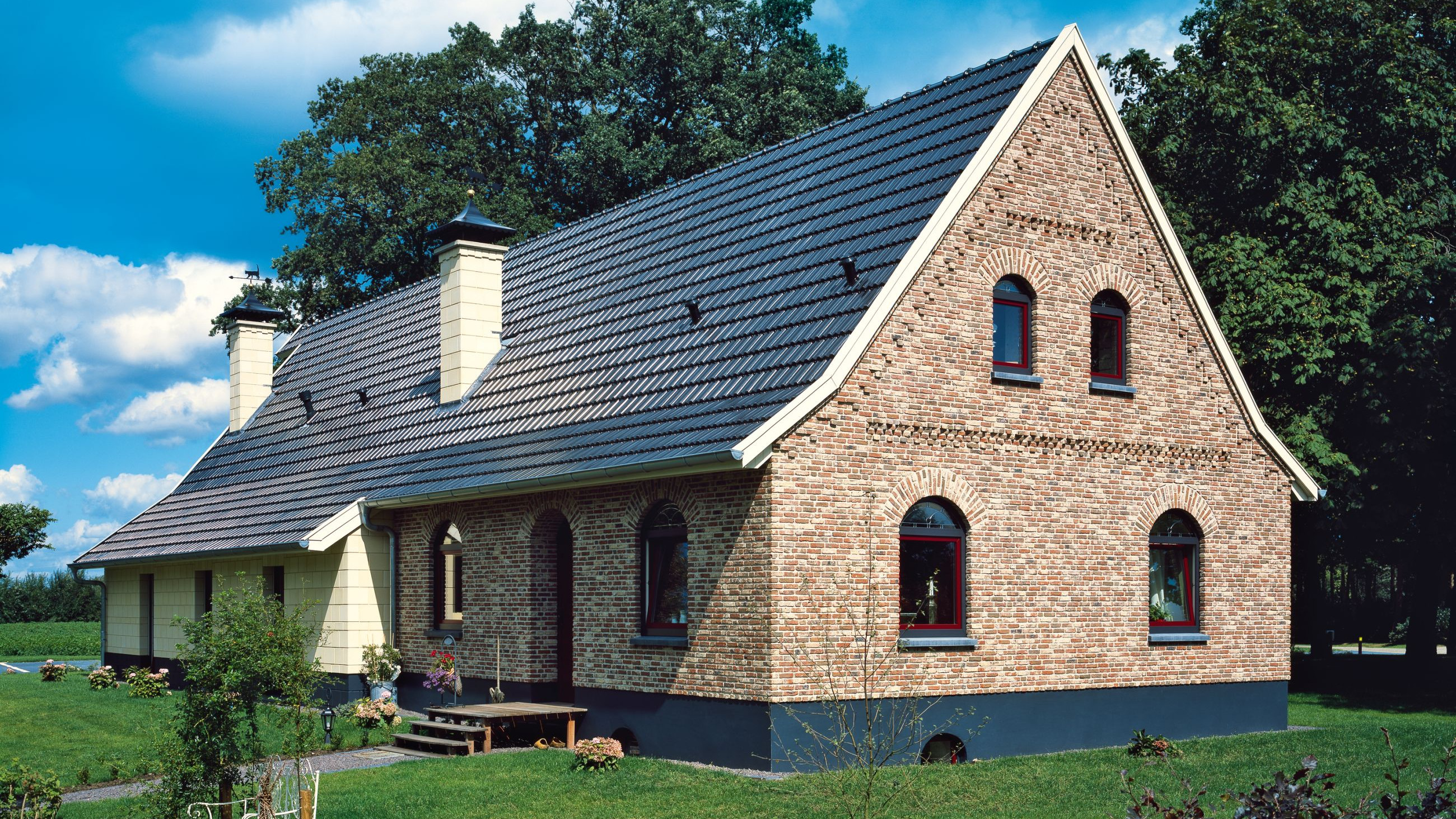

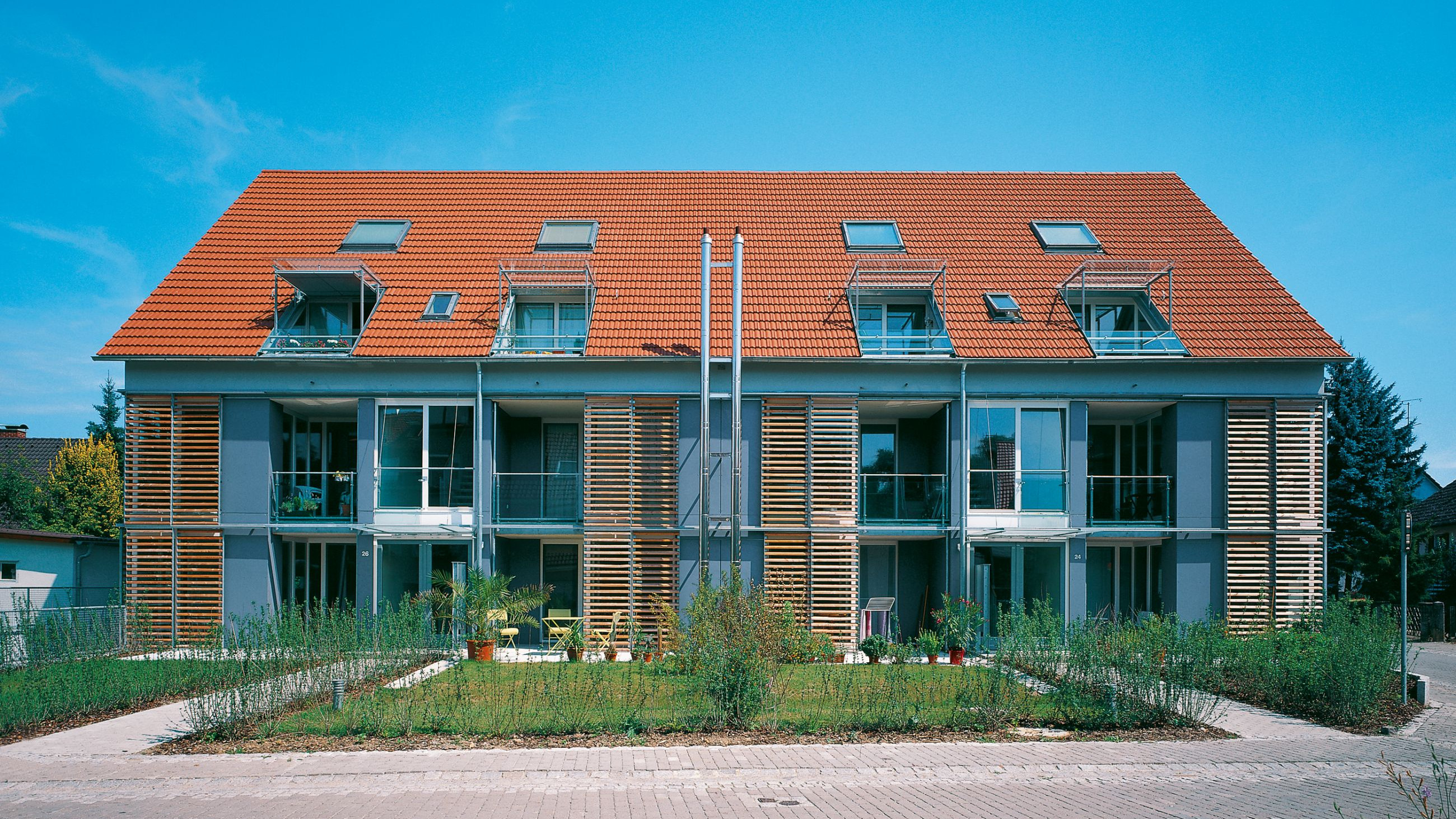

Reference

RATIO

Više >>

RATIO

Više >>

RATIO

Više >>

Krovna oprema

RAT HÖN Crijep

RAT HÖN odzračni crijep desni

RAT HÖN rubni crijep lijevi

RAT HÖN crijep dupli val

RAT HÖN odzračni crijep desni

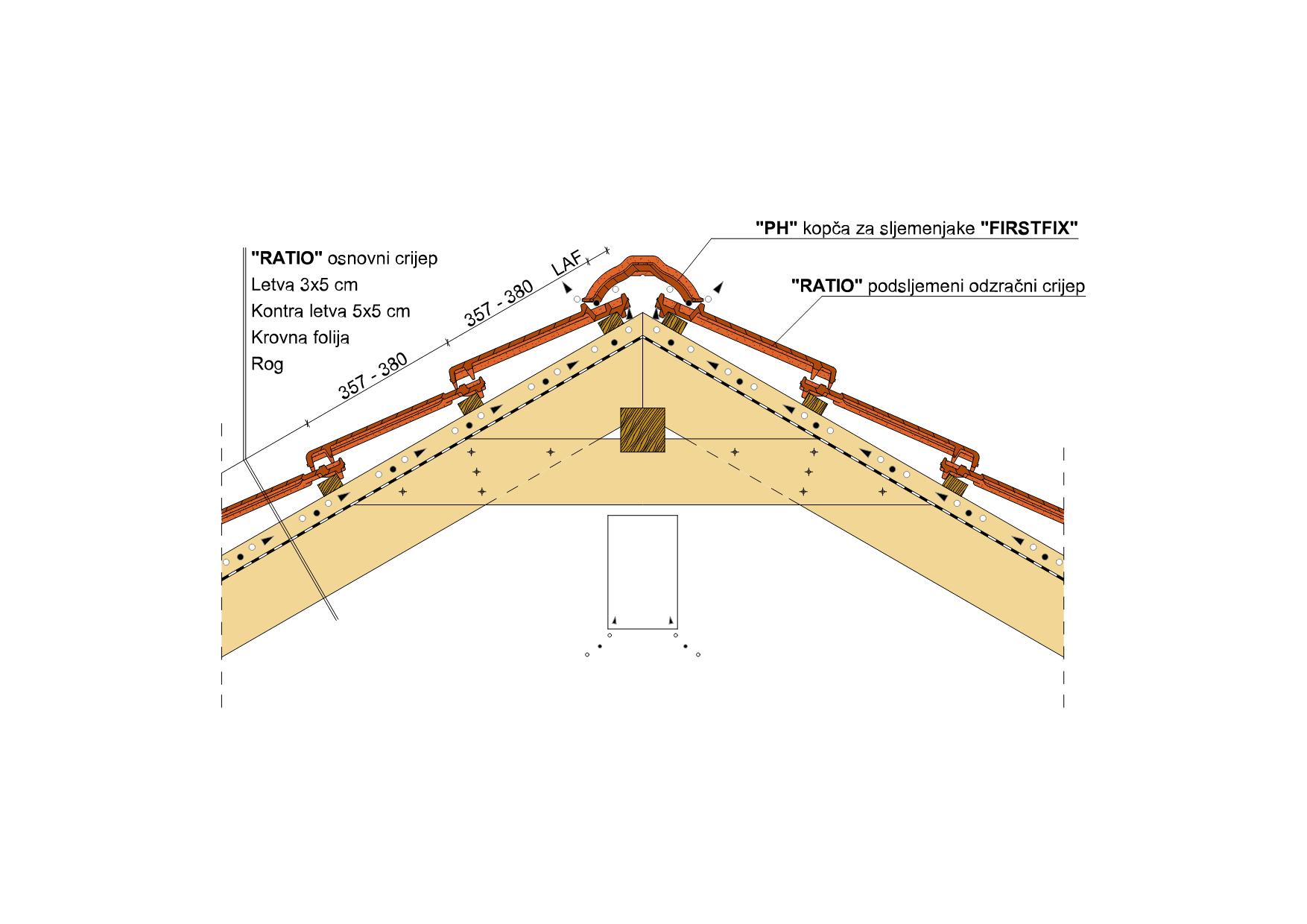

RAT HÖN podsljemeni odzračni crijep

RAT HÖN podsljemeni odzračni crijep polovica

RAT HÖN podsljemeni odzračni crijep desni

RAT HÖN podsljemeni odzračni crijep lijevi

RAT HÖN podsljemeni odzračni dupli val

RAT HÖN crijep sa dva vala

RAT HÖN za jednostrešni krov, crijep

RAT HÖN za jednostrešni krov, rubni crijep desni

Proizvodi za odzračivanje i krovni prodori

RAT HÖN za jednostrešni krov, rubni crijep specijalna veličina lijevi

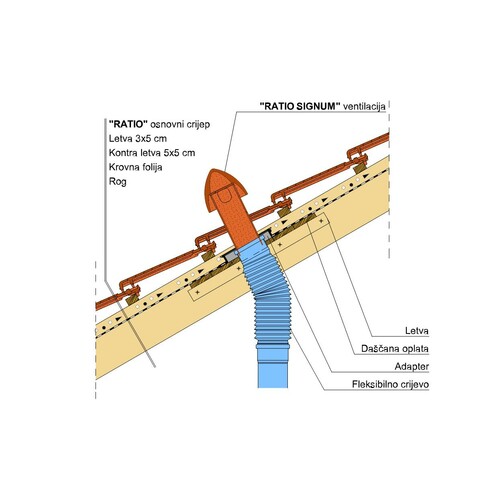

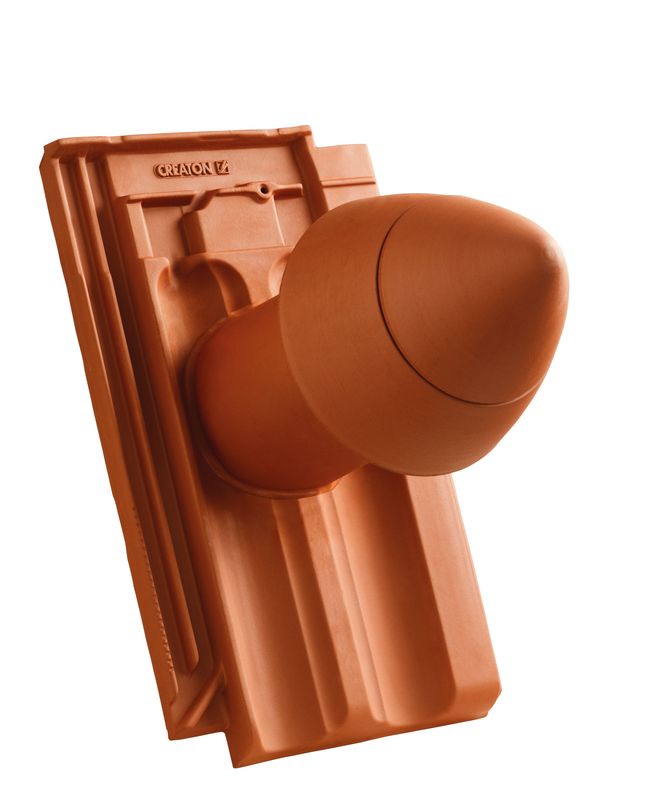

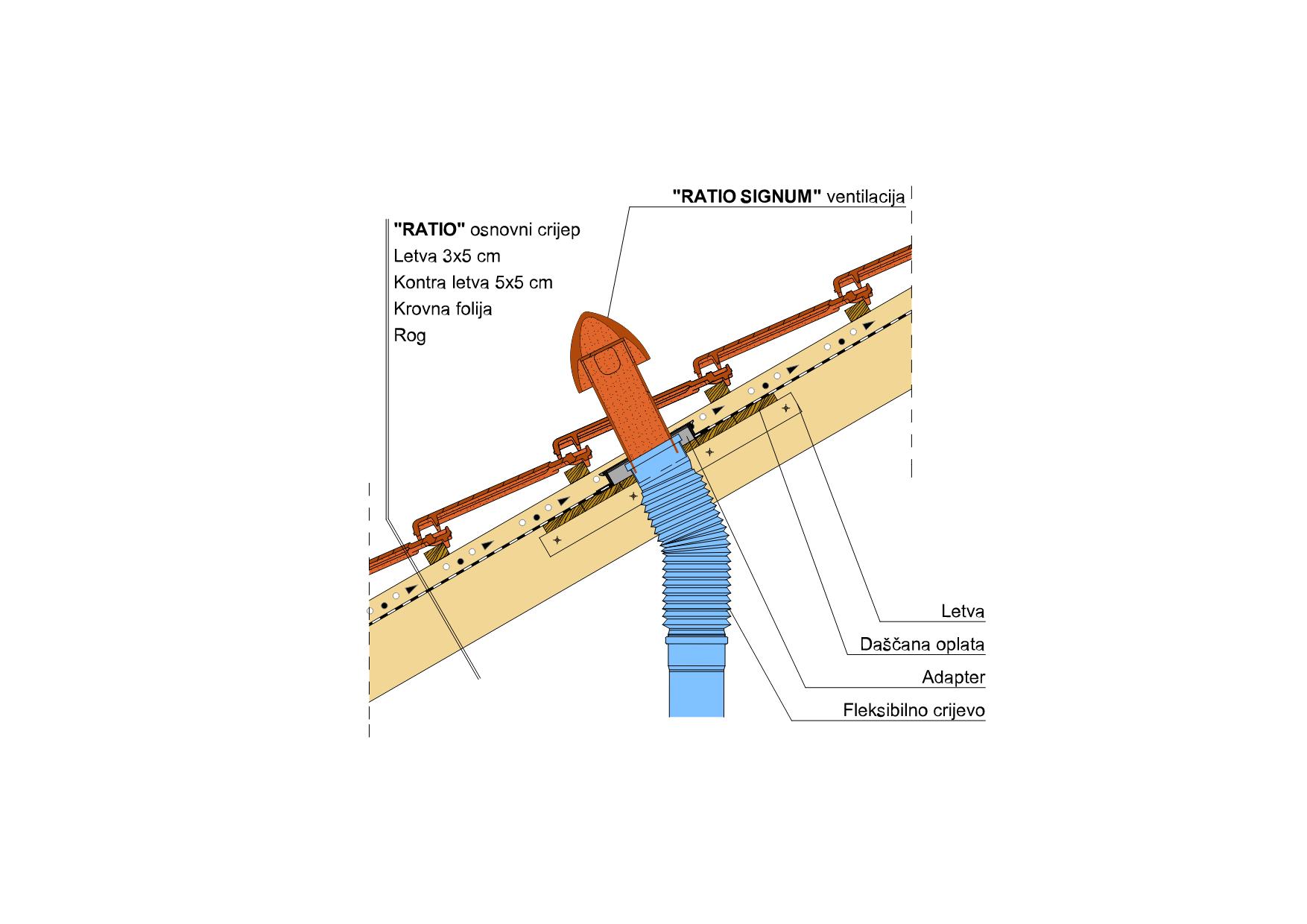

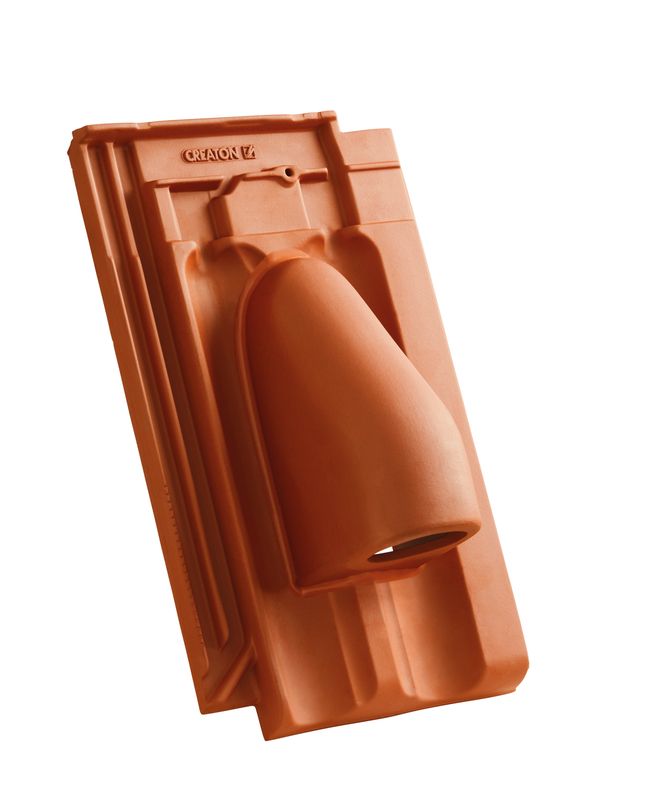

RAT HÖN SIGNUM keramički odzračnik 100 mm sa poklopcem na odvrtanje, adapter za foliju i fleksibilno crijevo

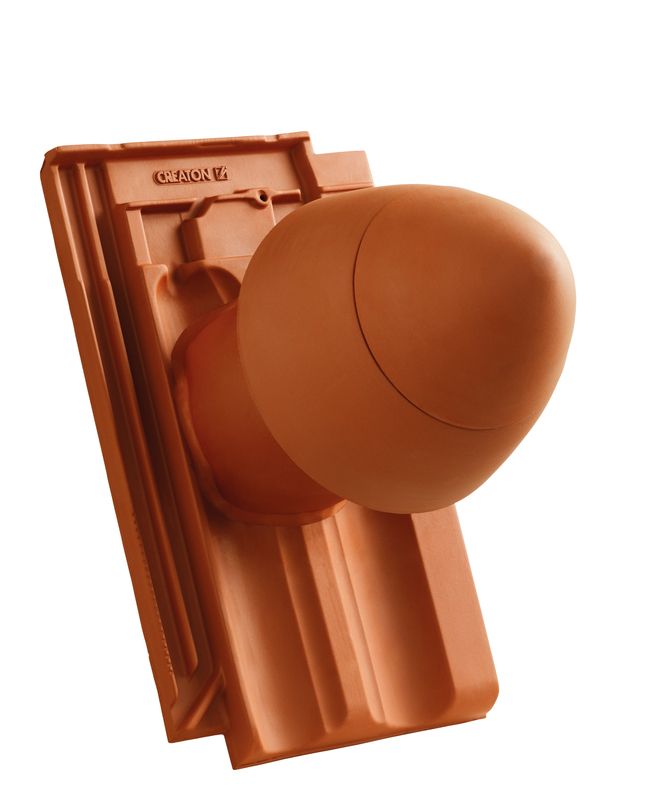

RAT HÖN SIGNUM keramički odzračnik 125 mm sa pomičnim poklopcem, adapter za foliju i fleksibilno crijevo

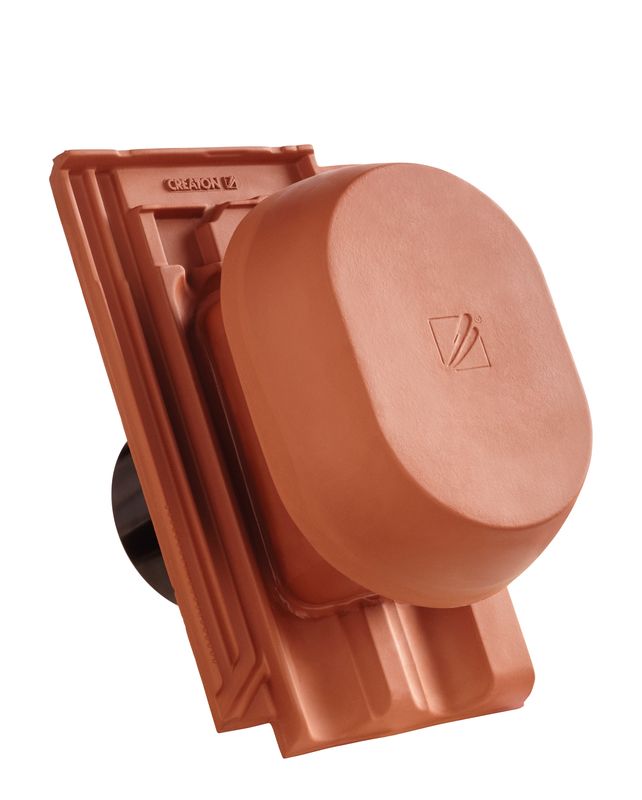

RAT HÖN SIGNUM keramički odzračnik 150/160 mm sa adapterom za foliju

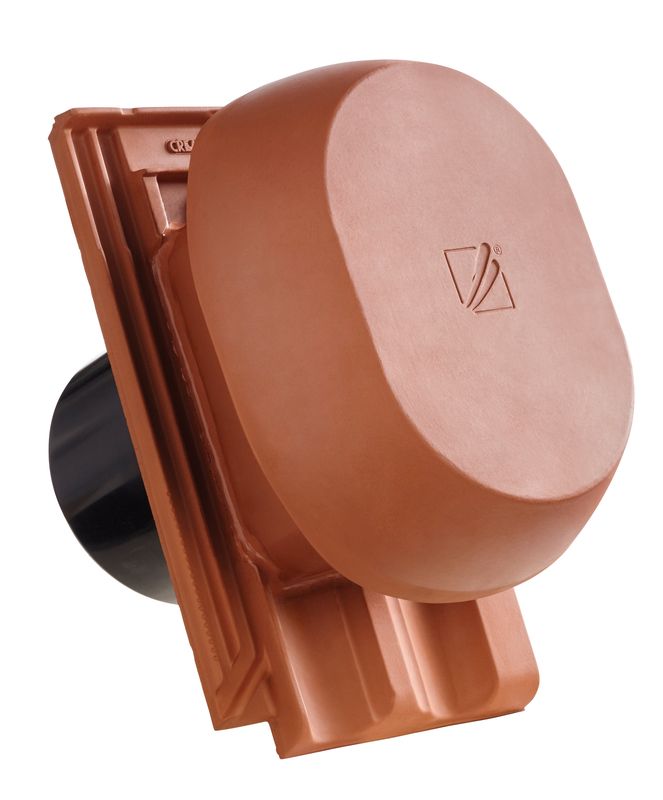

RAT HÖN SIGNUM keramički odzračnik 200 mm sa adapterom za foliju

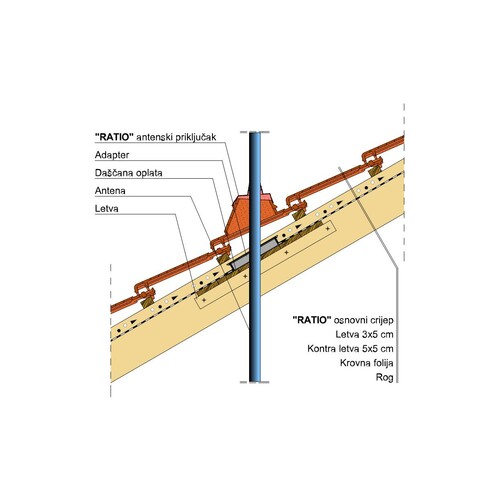

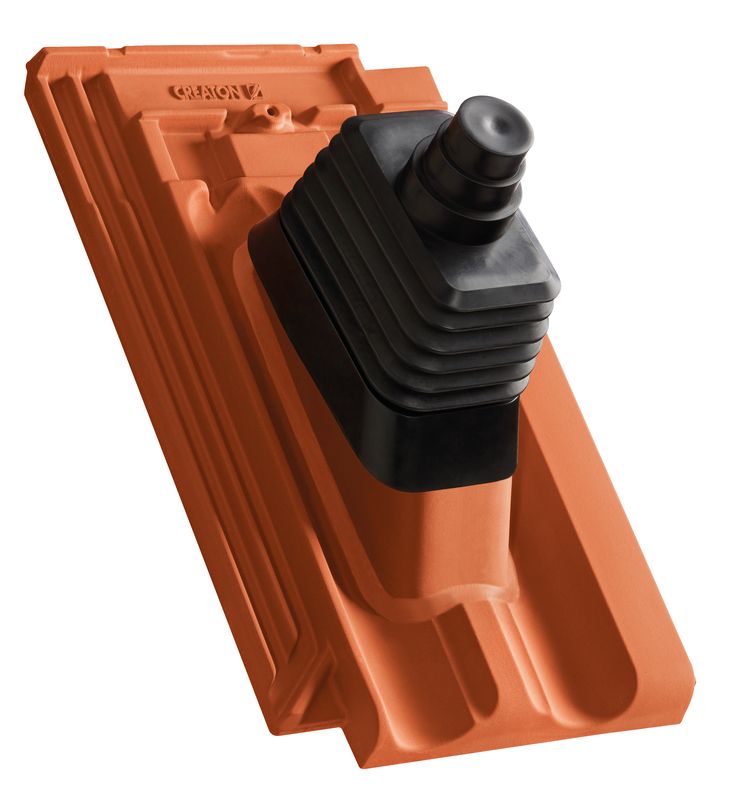

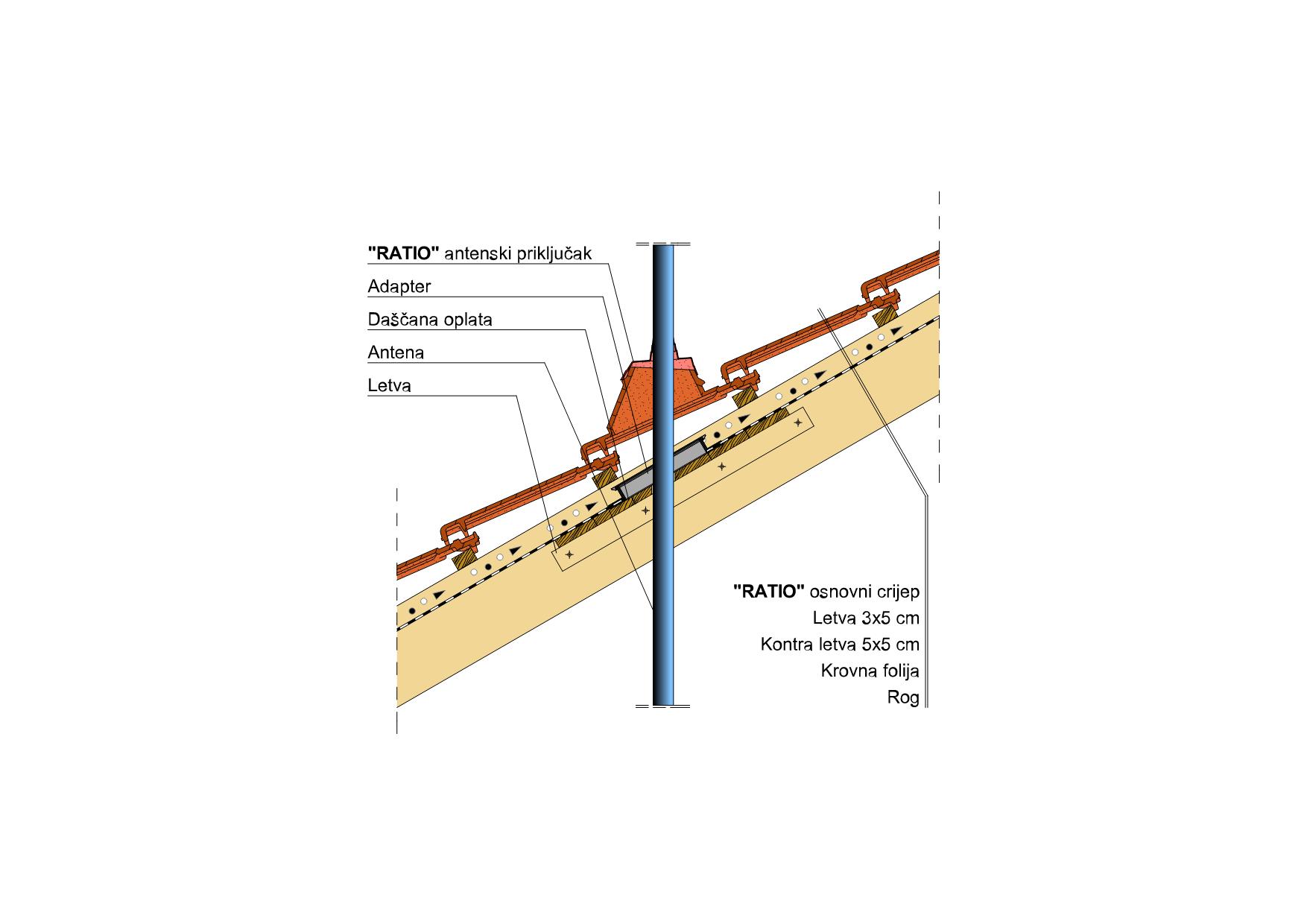

RAT HÖN ulaz za antenu

RAT HÖN crijep za ulaz solarnih cijevi

Univerzalna kopča za utoreni crijep

Uni fleksibilno crijevo promjer 150/160

Univerzalni adapter za foliju promjer 200 mm

EPDM manžeta DN 100/125

Univerzalna kopča za utoreni crijep

Proizvodi za zaštitu od snijega, krovne stepenice i i solarne instalacije

RAT HÖN temeljni aluminjski element

Ljestve za krov

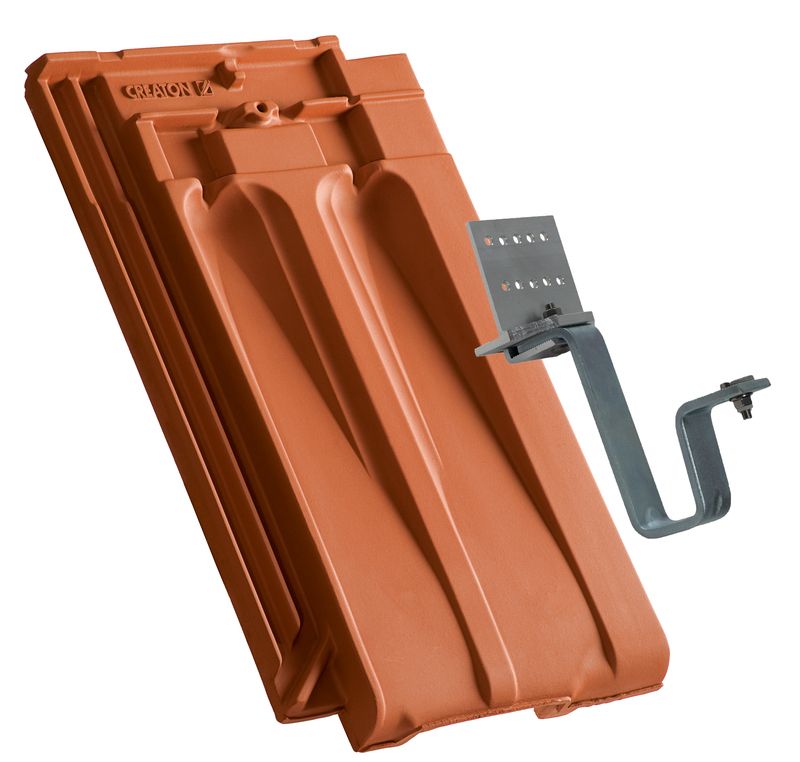

RAT crijep za držač solarnih panela

Izlazni krovni prozor 45 x 55 cm metalni sa jednostrukim sigurnosnim staklom

Stepenica/gazište

Spojnica rešetki za hodanje

Dugačka rešetka za hodanje

Rešetka snjegobran, 1,5 m dužina, visina 20 cm

Držač cijevnog snjegobrana

Rešetka za hodanje aluminij 150 x 25 cm

Držač krovnih ljestvi

Nastavak-spojnica za cijev Ø 32 mm

Dugačka rešetka za hodanje

MAG aluminijski crijep

Aluminijska rešetka 150 cm x 25 cm

Dugačka rešetka za hodanje

Poklopac za cijev Ø 32 mm

Proizvodi za zaštitu od vjetra

RAT HÖN prozirni, akrilni crijep

Ovjesna kopča protiv nevremena cink-alu za 30/50 letve (BAL, PRE)

Udarna kopča protiv nevremena cink-alu (ETR)

Ovjesna kopča protiv nevremena cink-alu za 30/50 letve (BAL, PRE)

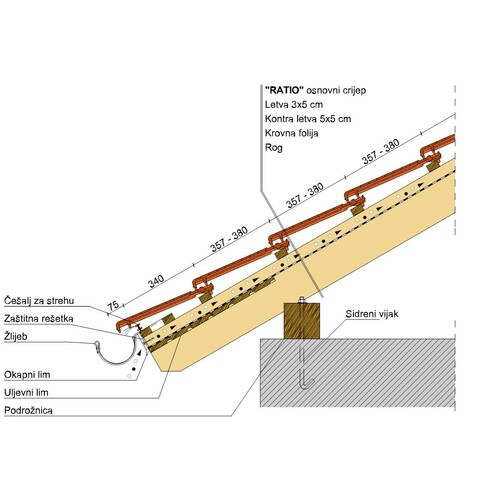

Češalj za strehu

Vijak od nehrđajućeg čelika sa brtvom, dužina 50 mm

Kopča za rezani crijep 10-13 mm

Creaflex univerzalna alu traka 300 mm

Univerzalni aluminijski opšav traka 300 mm

Univerzalna traka za pričvršćivanje PIB 300 mm (CREAFLEX PIB)

Univerzalna traka za pričvršćivanje PIB 450 mm (CREAFLEX PIB)

UMP sljemeno grebena kapa 3 strane PE ( 2 strane preko, 1 strana ispod )

Izolirani izlazni krovni prozor 55 x 78 cm

Antenski stup pocinčani ili obojeni

Akrilna boja 250 ml

Vijak od nehrđajućeg čelika sa brtvom, dužina 60 mm

Udarna kopča protiv nevremena cink-alu (MZ3, HAR, OPT)

Proizvodi za sljeme i greben

GUT sljemeno grebena kapa 4 strane PG

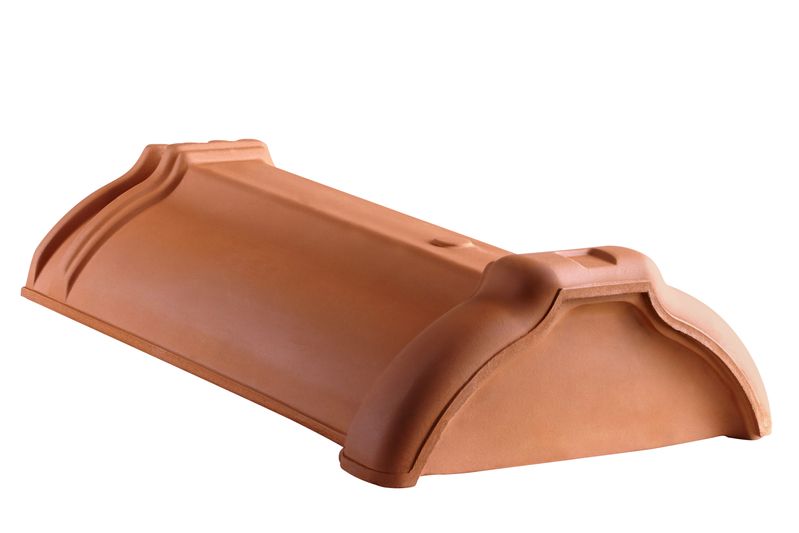

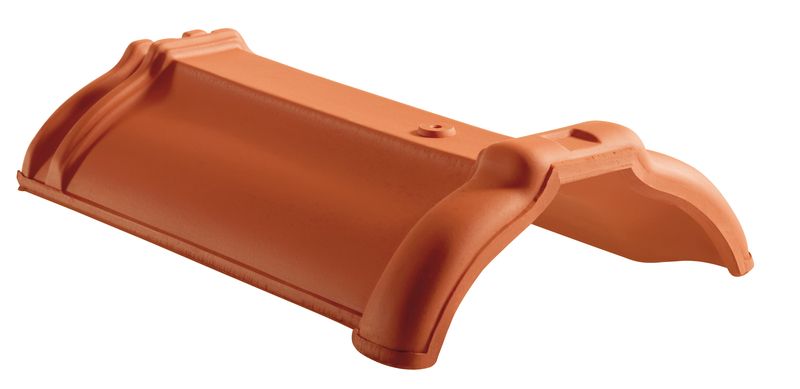

HÖN sljemenjak PH

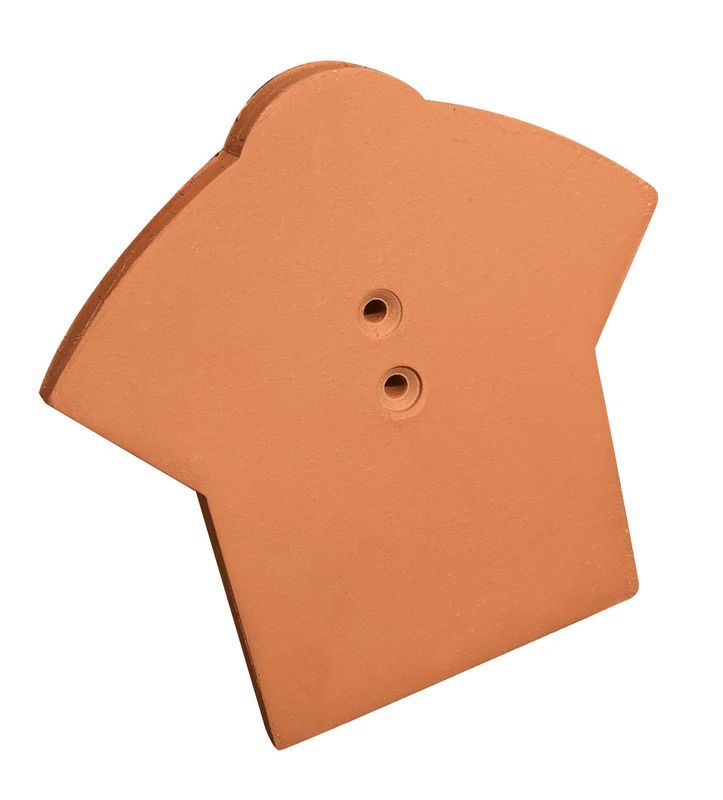

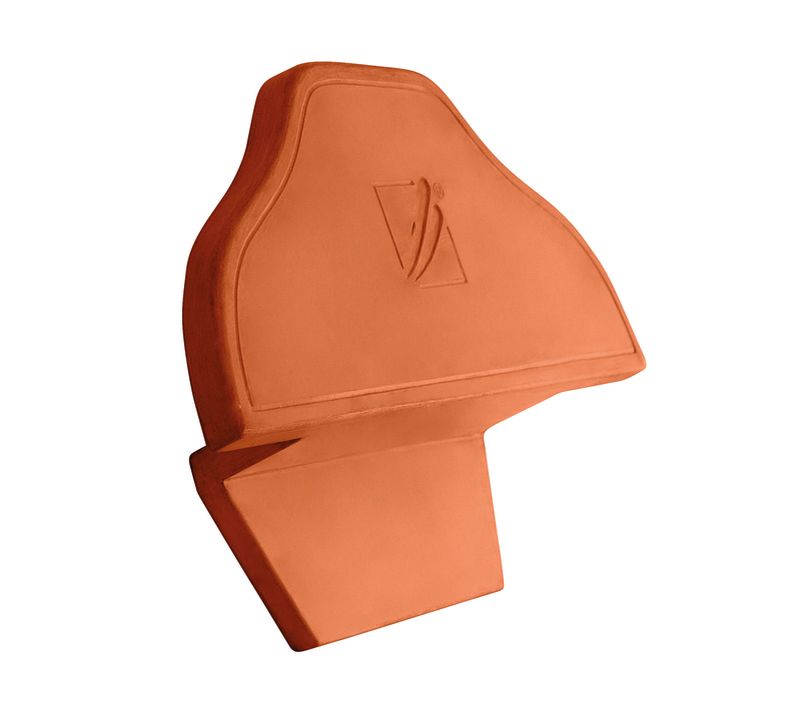

HÖN funkcionalna početno/završna sljemena pločica PH

HÖN početni sljemenjak PH

FIRSTFIX Kopča za sljeme kit PZ

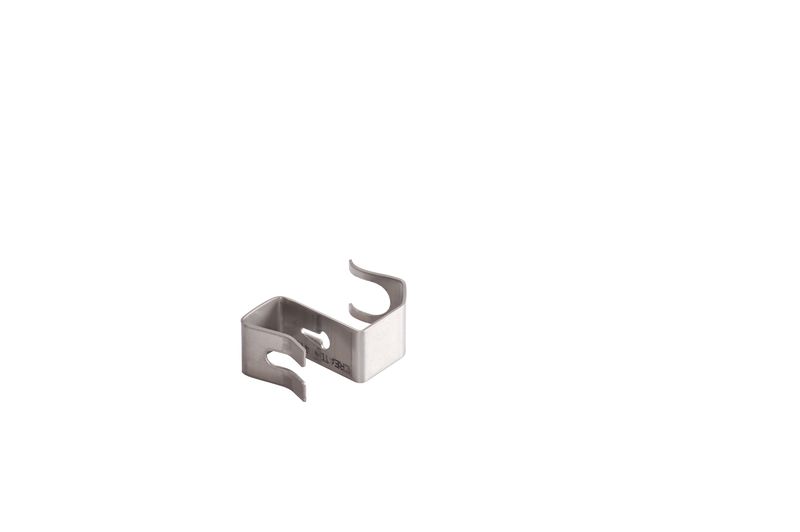

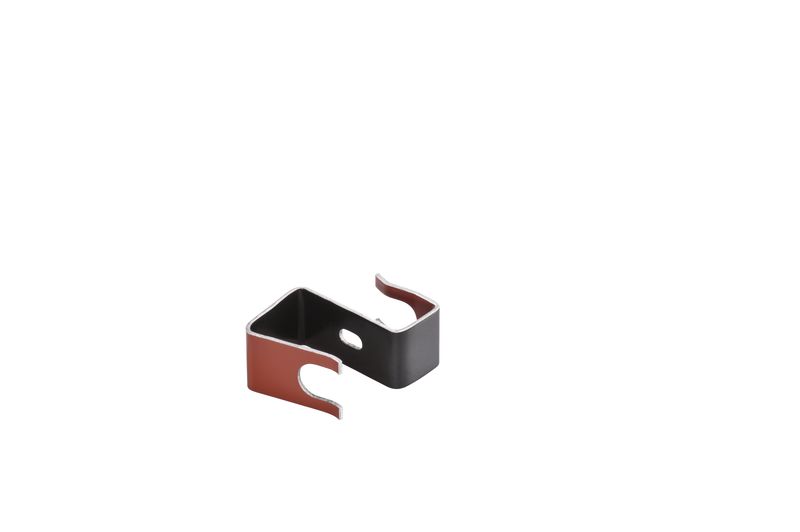

Kopča za sljemenjak alu PH

HÖN sljemenjak PH

HÖN početno sljeme i završni lim sa rozetom PH

FIRSTFIX Kopča za sljemenjak inox G10

FIRSTFIX Kopča za sljeme G10

Udarna kopča protiv nevremena cink-alu (VIS)

Sljemeno/grebena traka 220 (CREAROLL ALU)

Sljemeno/grebena traka 300 (CREAROLL ALU)

Sljemeno/grebena traka 220 (CREAROLL PP)

Sljemeno/grebena traka 310 (CREAROLL PP)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Preuzimanja

Brošure i dokumenti
RATIO brošura
CAD

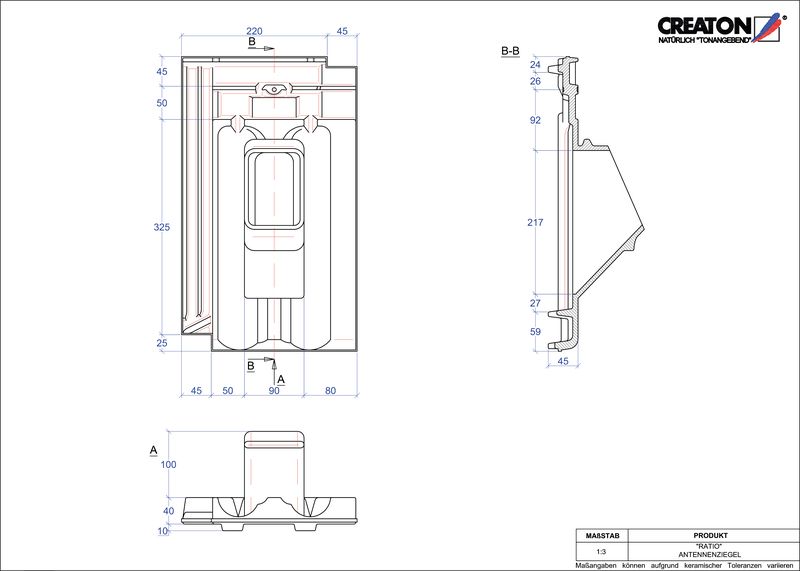

Proizvod CAD file RATIO antena ANTENNE
pdf | 63 kB
dwg | 108 kB
jpeg | 57 kB

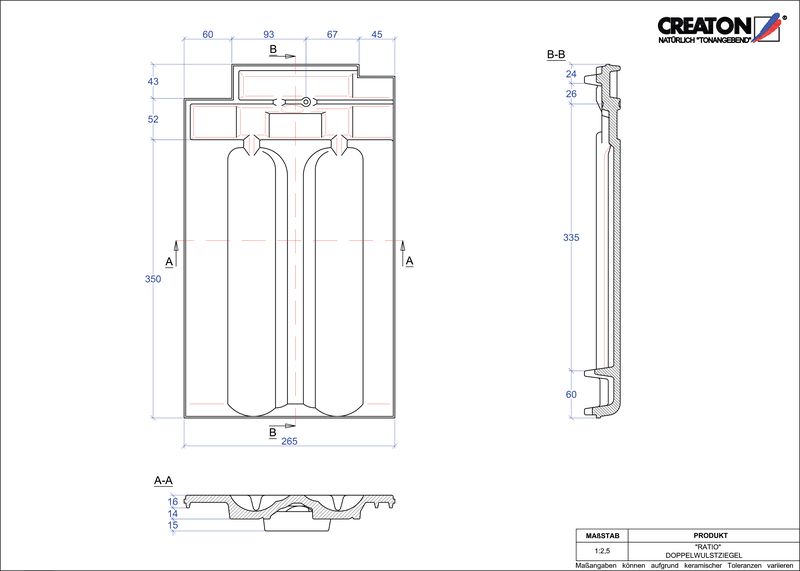

Proizvod CAD file RATIO crijep sa dva vala DWZ
pdf | 61 kB
dwg | 99 kB
jpeg | 56 kB

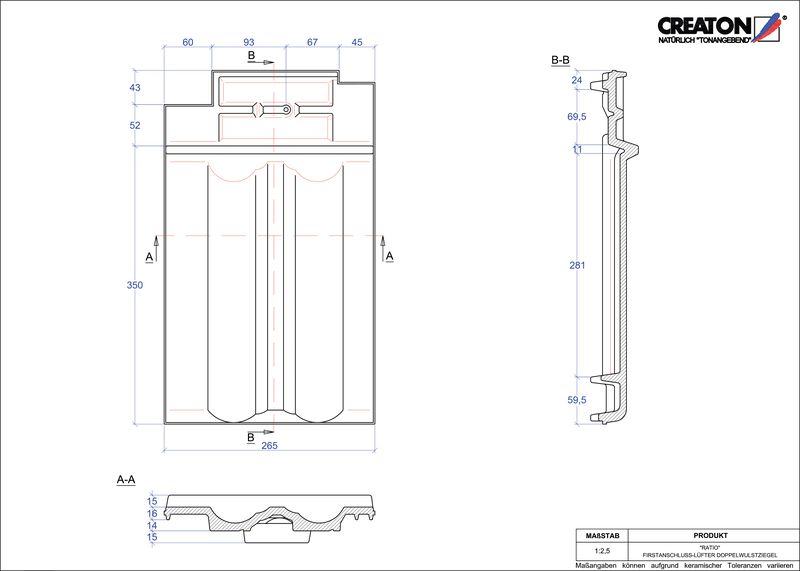

Proizvod CAD file RATIO podsljemeni odzračni crijep sa dva vala FALDWZ
pdf | 65 kB
dwg | 99 kB
jpeg | 56 kB

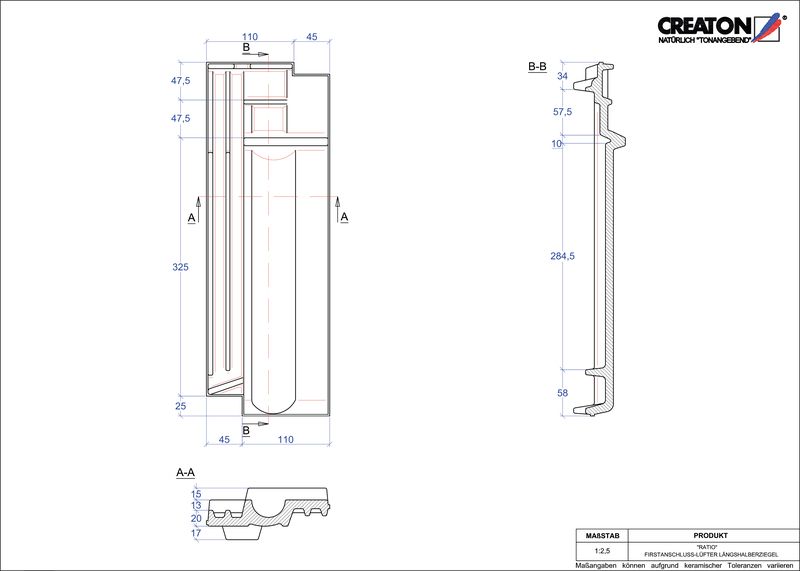

Proizvod CAD file RATIO podsljemeni odzračni crijep polovica FALLH
pdf | 63 kB
dwg | 98 kB
jpeg | 54 kB

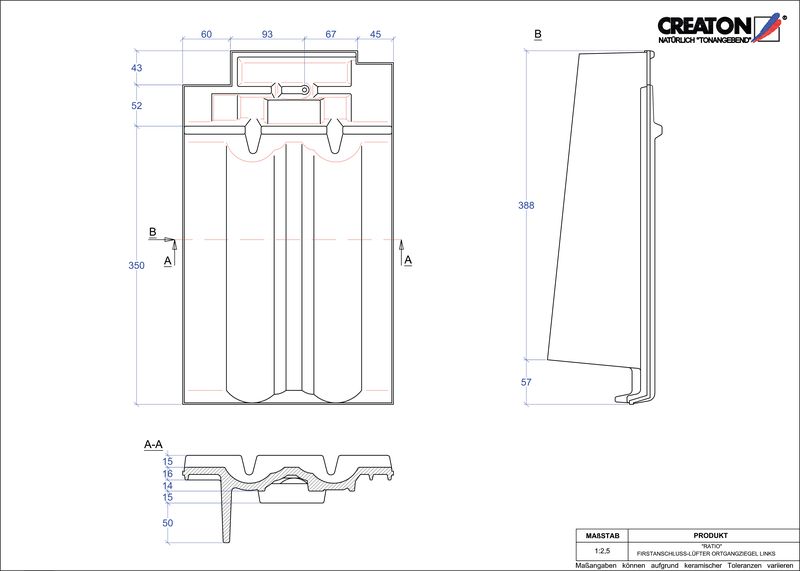

Proizvod CAD file RATIO podsljemeni odzračni rubni lijevi crijep FALOGL
pdf | 60 kB
dwg | 95 kB
jpeg | 55 kB

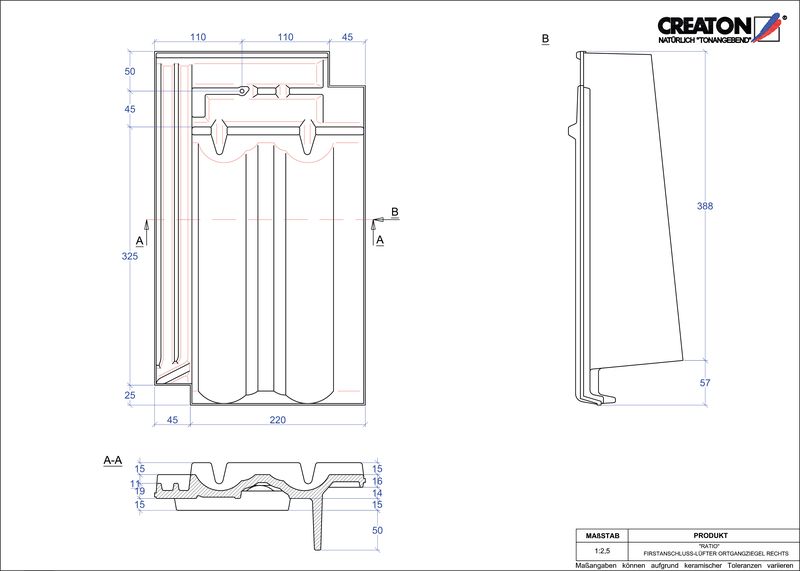

Proizvod CAD file RATIO podsljemeni odzračni rubni desni crijep FALOGR
pdf | 64 kB
dwg | 102 kB
jpeg | 58 kB

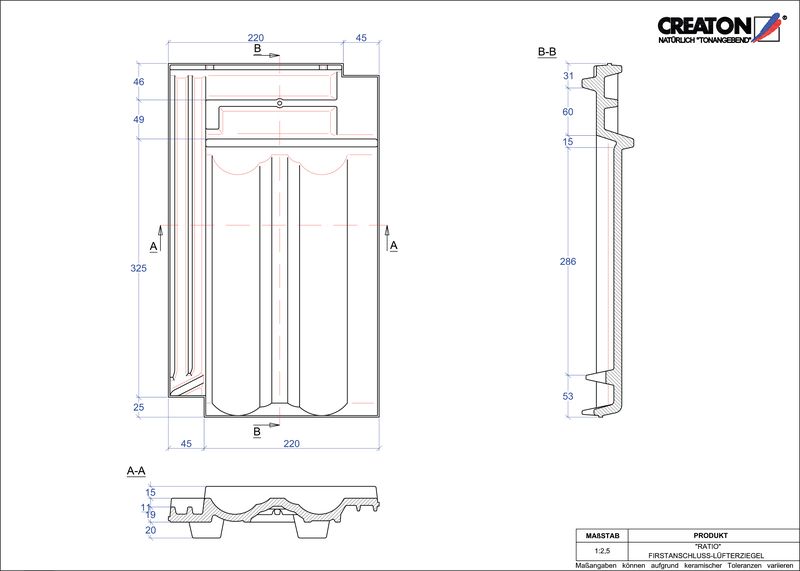

Proizvod CAD file RATIO podsljemeni odzračni crijep FALZ
