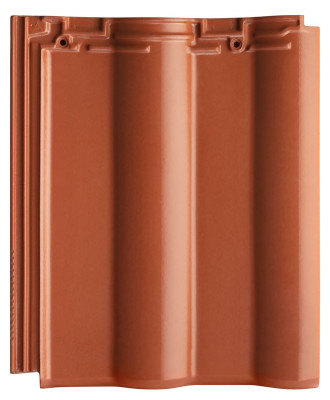

MAXIMA PRO

Krovna oprema

Idealan pri zamjeni starog crijepa koji treba sanirati. Besprijekorno naslanjanje na betonski crijep u formatu 10. Crijep se savršeno uklapa kod kuća u nizu
Izuzetna fleksibilnost i pojednostavljeno polaganje zahvaljujući velikom području pomicanja od 41 mm
Multitalent zahvaljujući idealnim dimenzijama pokrivanja
Ugodna obrada zahvaljujući iznimno glatkim prijelazima bez oštrih bridova nastalih prešanjem
Besprijekoran prijelaz na sljedeću kuću u nizu

Tehnièki podaci

Dimenzije(cca.)	329 x 397 mm (milimetar )
Min.pokrovna širina(cca.)	300 mm (milimetar )
Srednja pokrovna širina(cca.)	300 mm (milimetar )
Maks.pokrovna širina(cca.)	300 mm (milimetar )

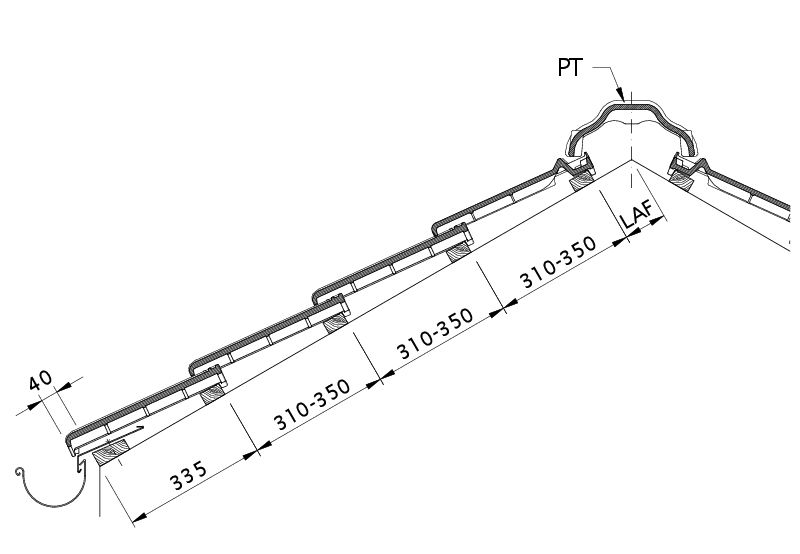

Min.letvanje(cca.)	310 mm (milimetar )
Letvanje preporučeno(cca.)	330 mm (milimetar )
Maks. letvanje(cca.)	350 mm (milimetar )
min. utrošak crijepa (cca.)	9.5 kom/m² (komada po metru kvadratnom)
Utrošak crijepa prosječno(cca.)	10.1 kom/m² (komada po metru kvadratnom)
Maks.utrošak crijepa	10.8 kom/m² (komada po metru kvadratnom)
Masa po komadu(cca.)	3.7 kg/kom (kilograma po komadu)
Masa po m²(cca.)	36.9 kg/m² (kilogram po metru kvadratnom )
Masa palete(cca.)	888 kg (kilogram)
BETON I VLAKNO CEMENT	4 kom (komad )
Komada na paleti	240 komad

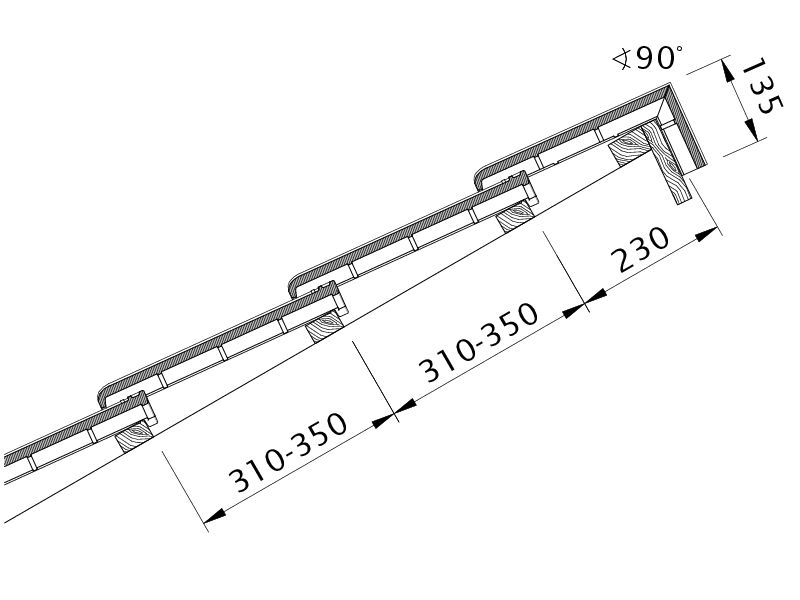

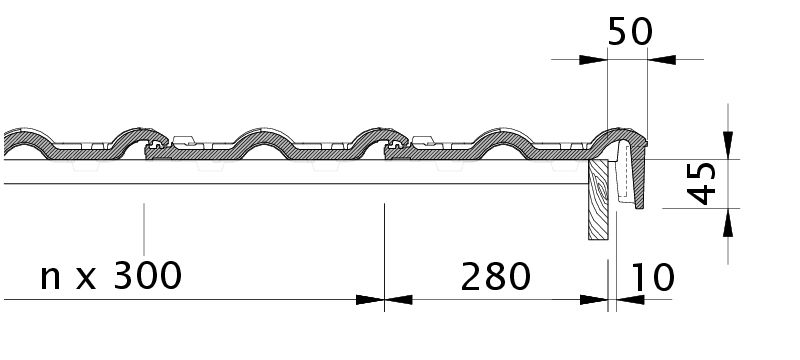

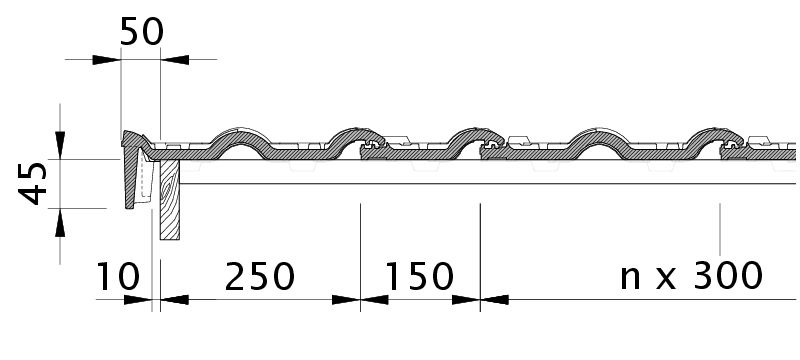

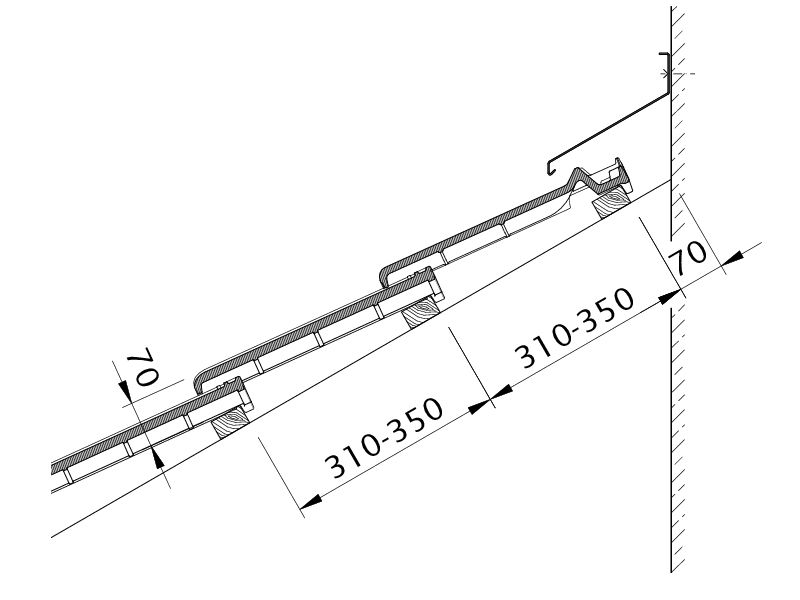

Tehnièki crteži

Aplikacije

Dodatne mjere prema specifikacijama proizvođača CREATON
16 ° (stupanj temperature)	BETON I VLAKNO CEMENT
≥ 16 ° (stupanj temperature)	Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 ° (stupanj temperature)	Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO longlife ND extra
≥ 14 ° (stupanj temperature)	Installation of a trussing sheet/glued sub-roof with nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 ° (stupanj temperature)	Installation as a rainproof sub-roof, possible CREATON products: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 ° (stupanj temperature)	Installation as a watertight sub-roof, possible CREATON products: QUATTRO longlife extra
-	Installation as a watertight sub-roof welded in a 7° special solution, please observe separate installation guidelines, possible CREATON products: QUATTRO longlife extra

Technical informations

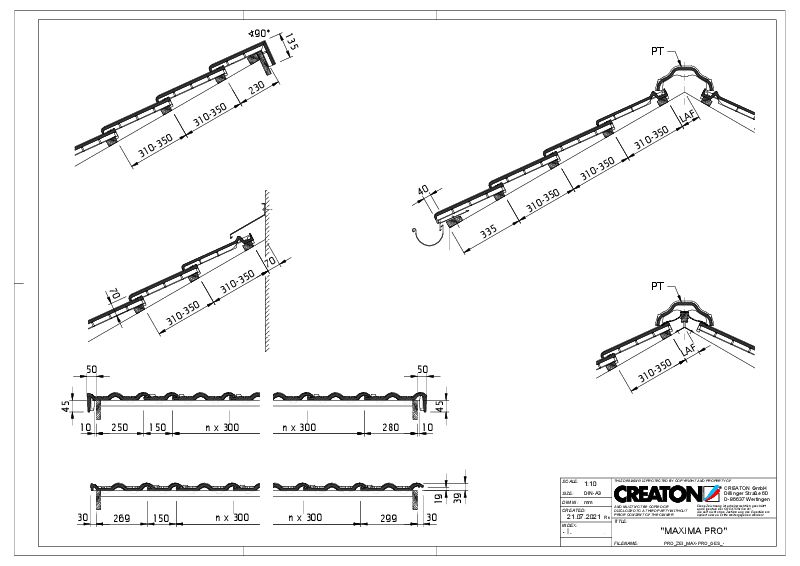

Prikazani tehnički crtež samo je primjer.

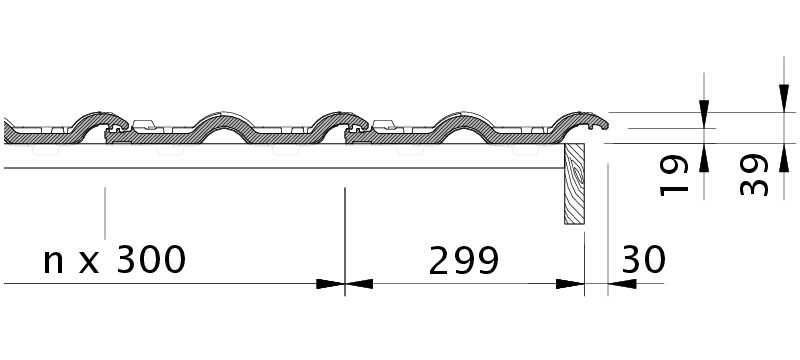

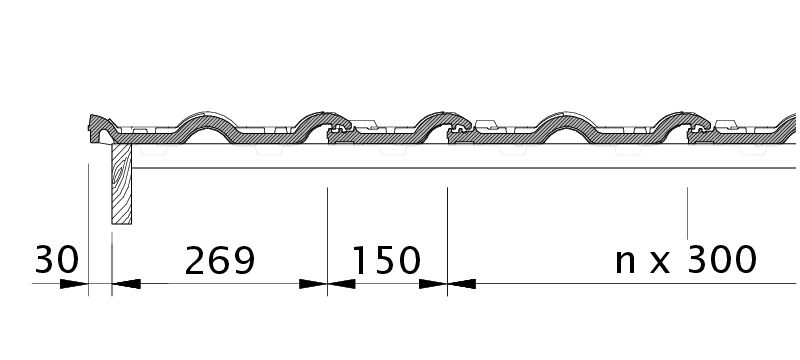

Prema pravilima udruge njemačkih krovopokrivača (ZVDH) za rubne crijepove, razmak između unutarnjeg ruba i vanjskog ruba zabatnog zida ili obloge mora biti najmanje 1 cm.
Na izvodene krovopokrivačke radove primjenjuju se nacionalna pravila i standardi. Oni se razlikuju od države do države (npr. ZVDH, austrijski standardi…) i moraju se uzeti u obzir tijekom radova. Specifične CREATON-ove informacije o izvedbi potkonstrukcje primjenjuju se kao informacije proizvođača i nadopunjuju ranije spomenute. Možete ih pronaći na našem palneru krova ili na www.creaton.de / www.creaton.at
Please consider the sample letter for the standard CREATON roof pitches.

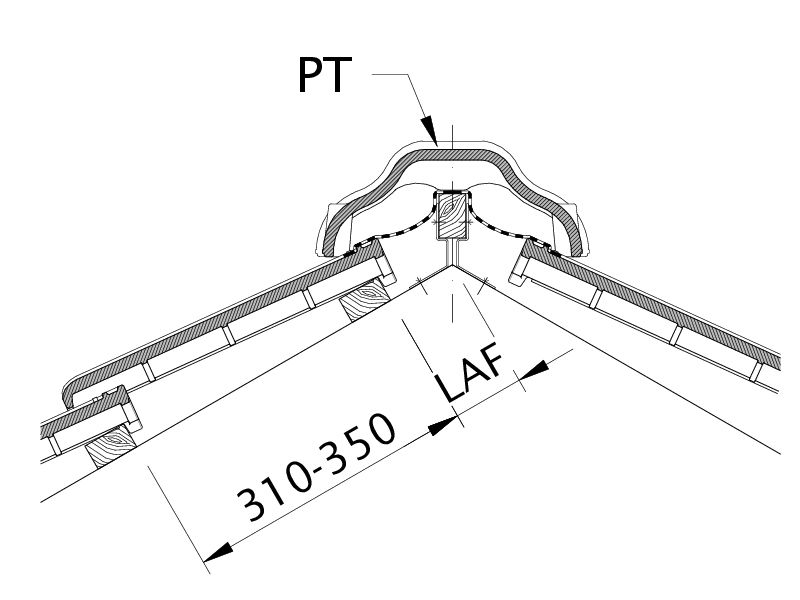

LAF-/FLA vrijednosti

LAF-/FLA vrijednosti u mm sa falcom za 30x50 letve
Sljemenjak utrošak(cca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PT 2.5 kom/m (komada po metru)	LAF	115	110	100	100	100	100	100	100	105	110	110
PT 2.5 kom/m (komada po metru)	FLA	105	95	85	75	65	55	45	35	25	10	0
LAF-/FLA vrijednosti u mm sa falcom za 40x60 letve
Sljemenjak utrošak(cca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PT 2.5 kom/m (komada po metru)	LAF	115	110	100	95	95	95	95	90	90	95	95
PT 2.5 kom/m (komada po metru)	FLA	110	105	95	85	75	65	55	45	35	20	10
LAF-/FLA vrijednosti u mm sa falcom za 50x50 letve
Sljemenjak utrošak(cca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PT 2.5 kom/m (komada po metru)	LAF	110	105	95	90	90	85	85	80	80	85	85
PT 2.5 kom/m (komada po metru)	FLA	120	115	105	95	85	80	70	60	50	35	25

Proizvodi za sljeme i greben

WID sljemenjak PT

WID funkcionalna početno/završna sljemena pločica PT

WID početni sljemenjak PT

WID početni sljemenjak sa rozetom PT

WID sljemeno grebena kapa 3 strane PT

WID sljemeno grebena kapa 4 strane PT

Kopča za sljemenjak alu PT

WID sljemenjak PT

FIRSTFIX zatezna kopča PMoN

WID funkcionalna početno/završna sljemena pločica PT

FIRSTFIX Kopča za sljemenjak inox G10

FIRSTFIX Kopča za sljeme G10

Udarna kopča protiv nevremena cink-alu (VIS)

Sljemeno/grebena traka 220 (CREAROLL ALU)

Sljemeno/grebena traka 300 (CREAROLL ALU)

Sljemeno/grebena traka 220 (CREAROLL PP)

Sljemeno/grebena traka 310 (CREAROLL PP)

Proizvodi za zaštitu od vjetra

Ovjesna kopča protiv nevremena cink-alu za 30/50 letve (HAR, HER, ELE, CAN)

Ovjesna kopča protiv nevremena cink-alu za 40/50 letve (HER, MZ3, ELE, RAP, MEL)

Ovjesna kopča protiv nevremena cink-alu za 40/60 letve (HAR, HER, ELE, CAN)

Ovjesna kopča protiv nevremena cink-alu za 30/50 letve (ANTIK, SAKRAL)

Češalj za strehu

Vijak od nehrđajućeg čelika sa brtvom, dužina 70 mm

Kopča za rezani crijep 10-13 mm

Creaflex univerzalna alu traka 300 mm

Univerzalni aluminijski opšav traka 300 mm

Univerzalna traka za pričvršćivanje PIB 300 mm (CREAFLEX PIB)

Univerzalna traka za pričvršćivanje PIB 450 mm (CREAFLEX PIB)

UMP sljemeno grebena kapa 3 strane PE ( 2 strane preko, 1 strana ispod )

Izolirani izlazni krovni prozor 55 x 78 cm

Antenski stup pocinčani ili obojeni

Akrilna boja 250 ml

Vijak od nehrđajućeg čelika sa brtvom, dužina 60 mm

MAX držač solarnih panela, 50 mm letve

Proizvodi za zaštitu od snijega, krovne stepenice i i solarne instalacije

Ljestve za krov

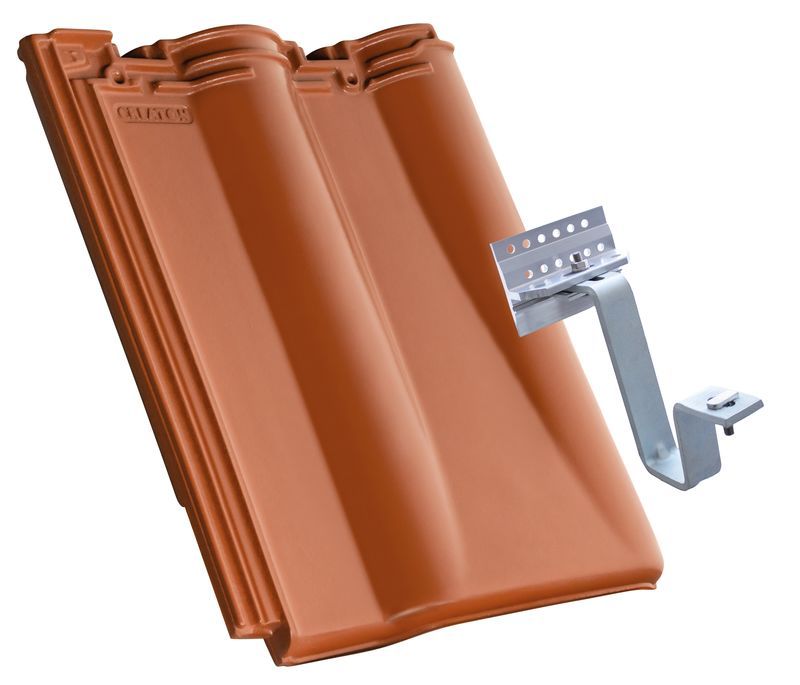

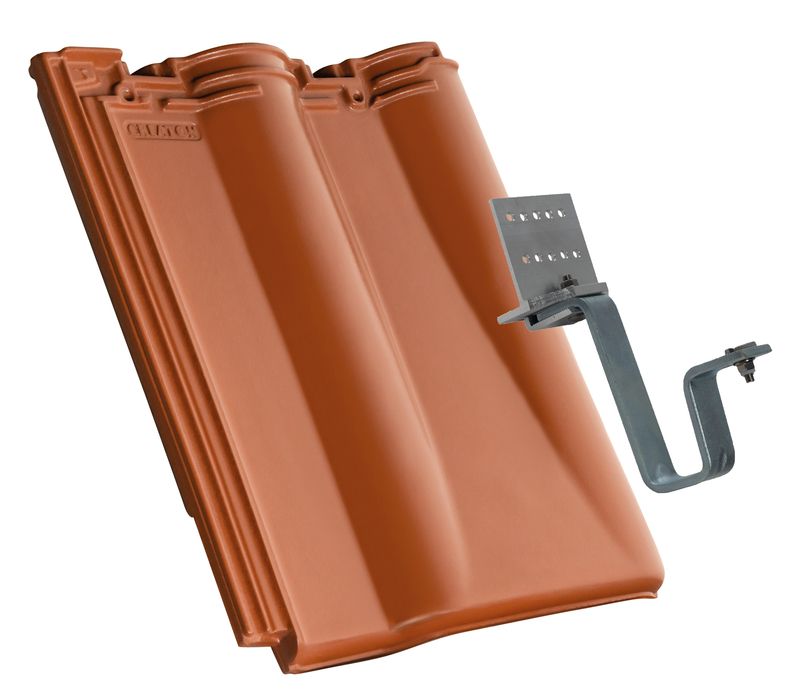

MAX PRO držač solarnih panela, 30 mm letve

Izlazni krovni prozor 45 x 55 cm metalni sa jednostrukim sigurnosnim staklom

Stepenica/gazište

Spojnica rešetki za hodanje

Dugačka rešetka za hodanje

Rešetka snjegobran, 1,5 m dužina, visina 20 cm

Držač cijevnog snjegobrana

Rešetka za hodanje aluminij 150 x 25 cm

Držač krovnih ljestvi

Nastavak-spojnica za cijev Ø 32 mm

Dugačka rešetka za hodanje

MAG aluminijski crijep

Aluminijska rešetka 150 cm x 25 cm

Dugačka rešetka za hodanje

Poklopac za cijev Ø 32 mm

MAX PRO držač solarnih panela, 30 mm letve

MAX prozirni crijep (akrilni)

Proizvodi za odzračivanje i krovni prodori

Univerzalna kopča za utoreni crijep

Uni fleksibilno crijevo promjer 150/160

Univerzalni adapter za foliju promjer 200 mm

EPDM manžeta DN 100/125

Univerzalna kopča za utoreni crijep

MAX Pult rubni crijep specijalna veličina lijevi

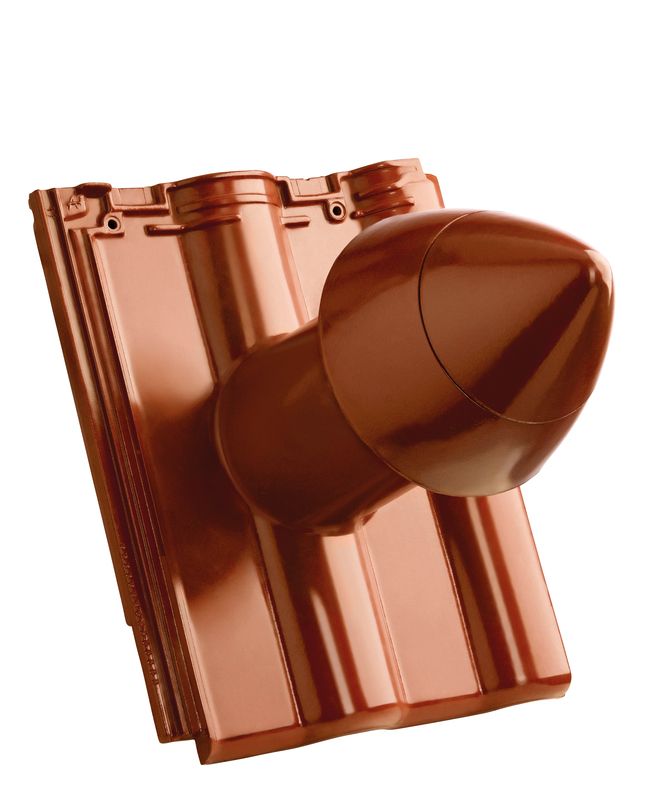

MAX SIGNUM keramički odzračnik 100 mm sa poklopcem na odvrtanje, adapter za foliju i fleksibilno crijevo

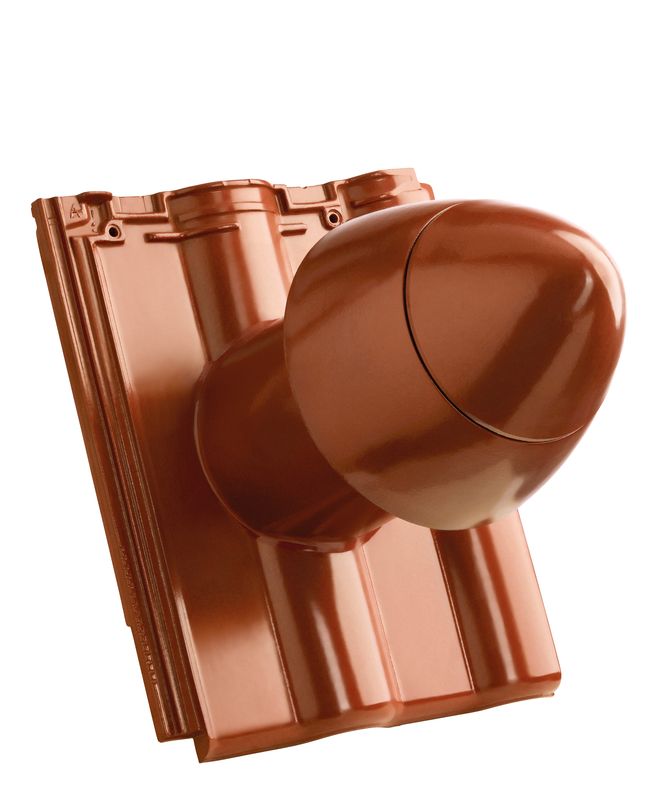

MAX SIGNUM keramički odzračnik 125 mm sa pomičnim poklopcem, adapter za foliju i fleksibilno crijevo

MAX SIGNUM keramički odzračnik 150/160 mm sa adapterom za foliju

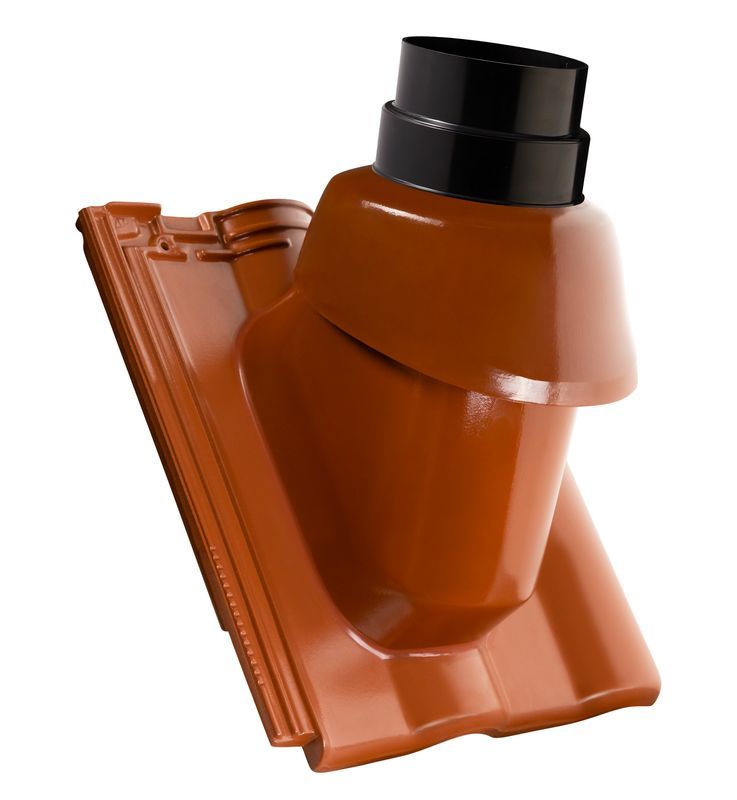

MAX SIGNUM keramički odzračnik 200 mm sa adapterom za foliju

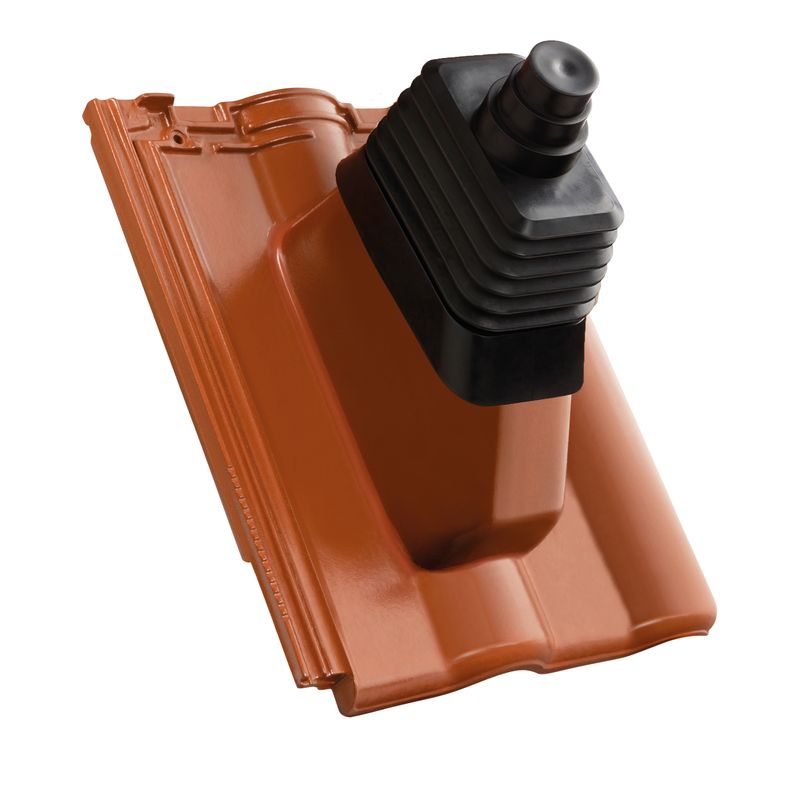

MAX ulaz za antenu

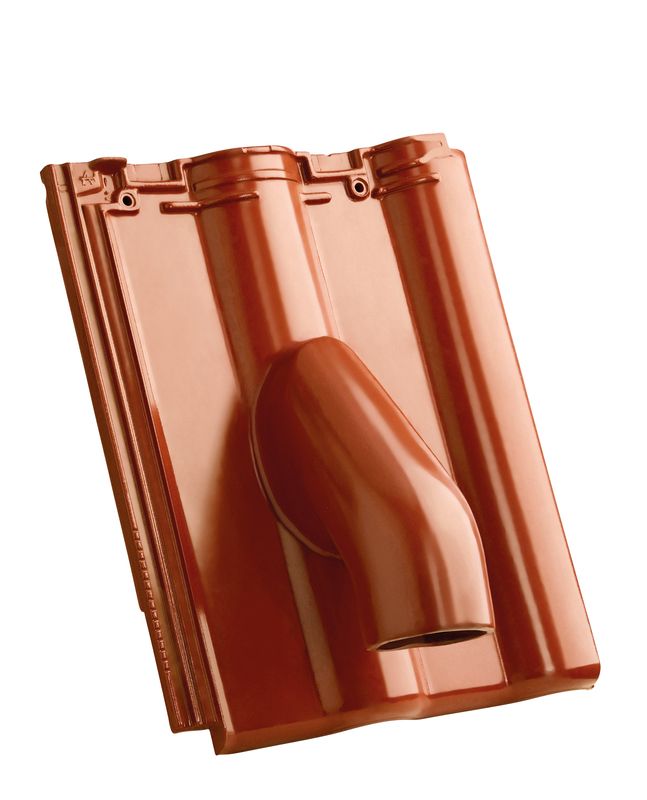

MAX crijep za ulaz solarnih cijevi

Krovna oprema

MAX Crijep

MAX podsljemeni odzračni rubni crijep lijevi

MAX rubni crijep desni

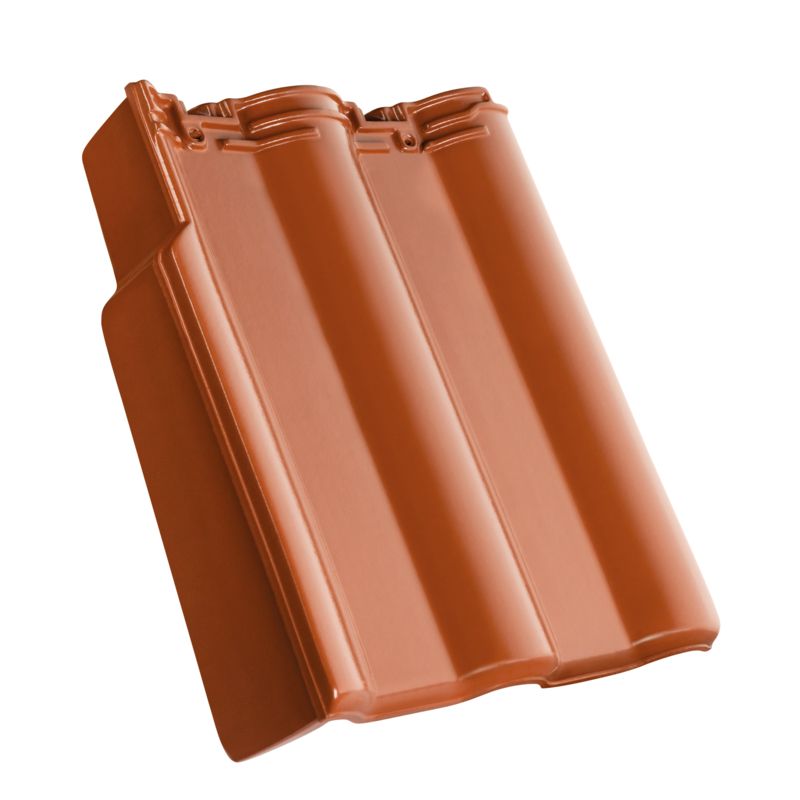

MAX rubni crijep lijevi

MAX polovica crijepa

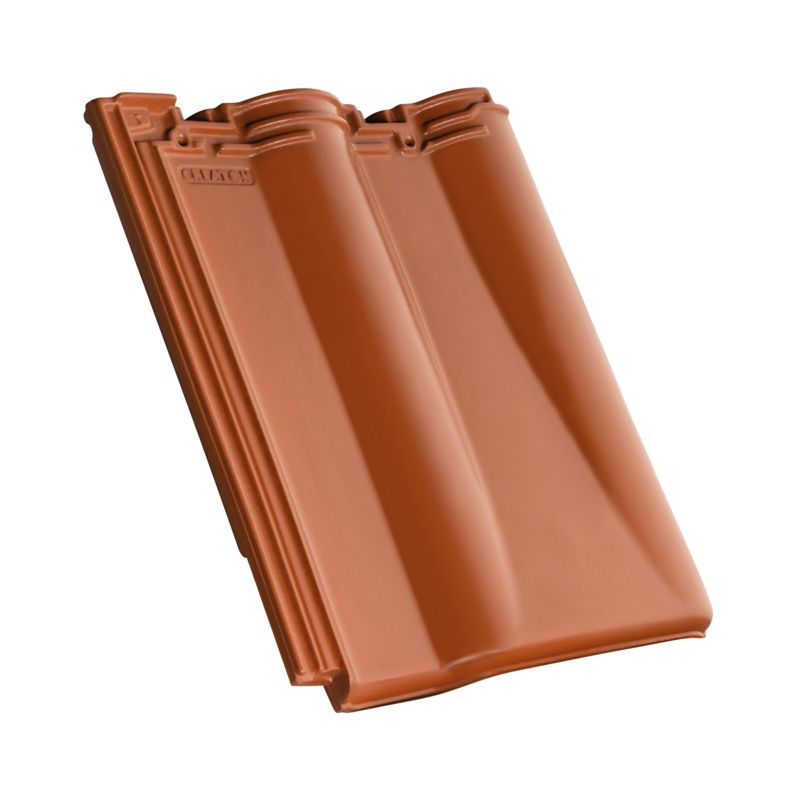

MAX odzračni crijep

MAX podsljemeni odzračni crijep

MAX podsljemeni odzračni polovica crijepa

MAX podsljemeni odzračni rubni crijep desni

MAX crijep sa dva vala

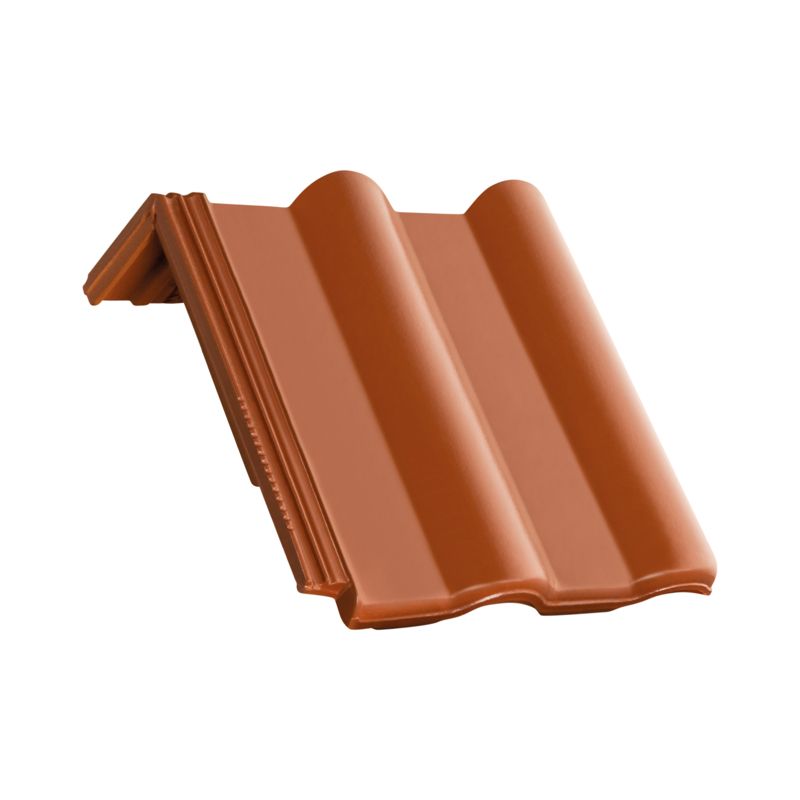

MAX Pult crijep

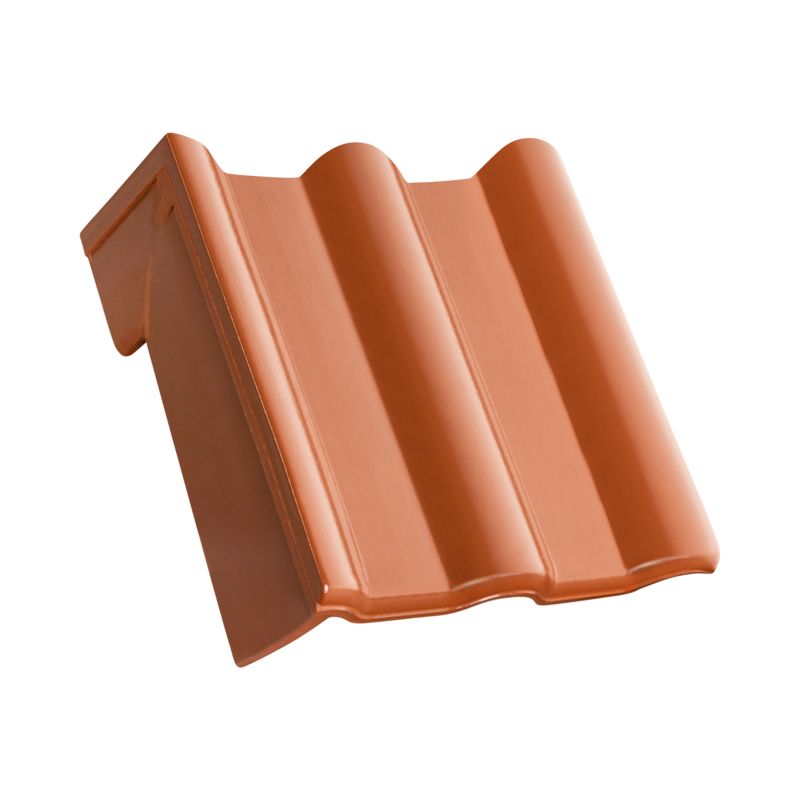

MAX Pult rubni crijep lijevi

MAX mansardni/savijeni rubni crijep specijalna veličina lijevi

MAX Pult rubni crijep specijalna veličina desni

MAX Pult crijep specijalna veličina

MAX mansardni/crijep za savijeni specijalna veličina

MAX mansardni/savijeni rubni crijep specijalna veličina desni

Preuzimanja

Brošure i dokumenti
CAD
Produkt CAD-Datei MAXIMA PRO Doppelwulstziegel DWZ
dwg | 215 kB
jpeg | 62 kB
Produkt CAD-Datei MAXIMA PRO Fläche FLA
dwg | 218 kB
jpeg | 64 kB
Produkt CAD-Datei MAXIMA PRO Ortgang links OGL
dwg | 216 kB
jpeg | 70 kB
Produkt CAD-Datei MAXIMA PRO Ortgang rechts OGR
dwg | 225 kB
jpeg | 66 kB
Proizvod CAD file oprema za sljeme i greben FIRST-PT
pdf | 242 kB
dwg | 173 kB
jpeg | 59 kB
Proizvod CAD file oprema za sljeme i greben FUNKAESCH-PT
pdf | 204 kB
dwg | 165 kB
jpeg | 47 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

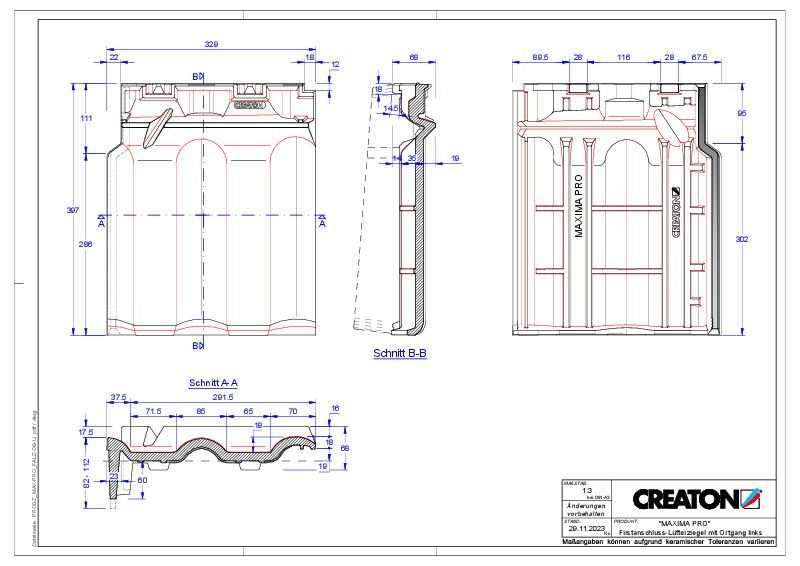

Produkt CAD-Datei MAXIMA PRO Firstanschlusslüfter Ortgang links FALOGL
pdf | 159 kB
dwg | 225 kB
jpeg | 64 kB

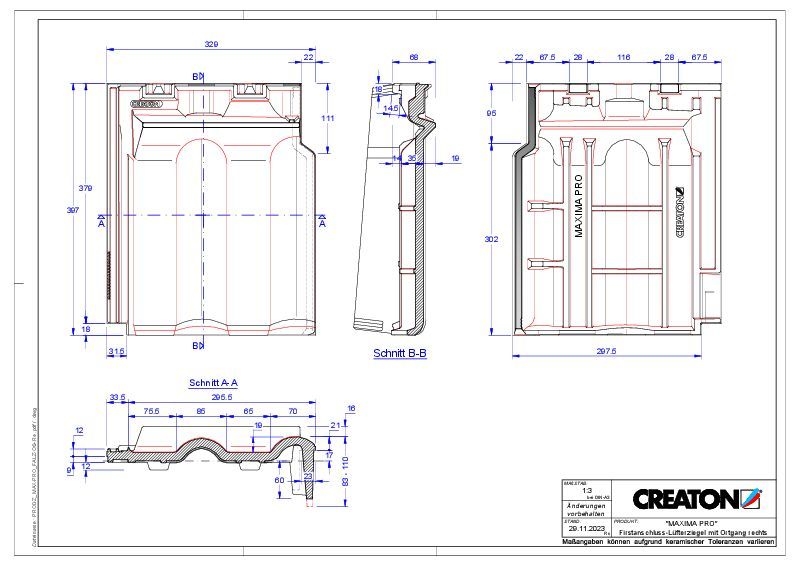

Produkt CAD-Datei MAXIMA PRO Firstanschlusslüfter Ortgang rechts FALOGR
pdf | 158 kB
dwg | 221 kB
jpeg | 64 kB

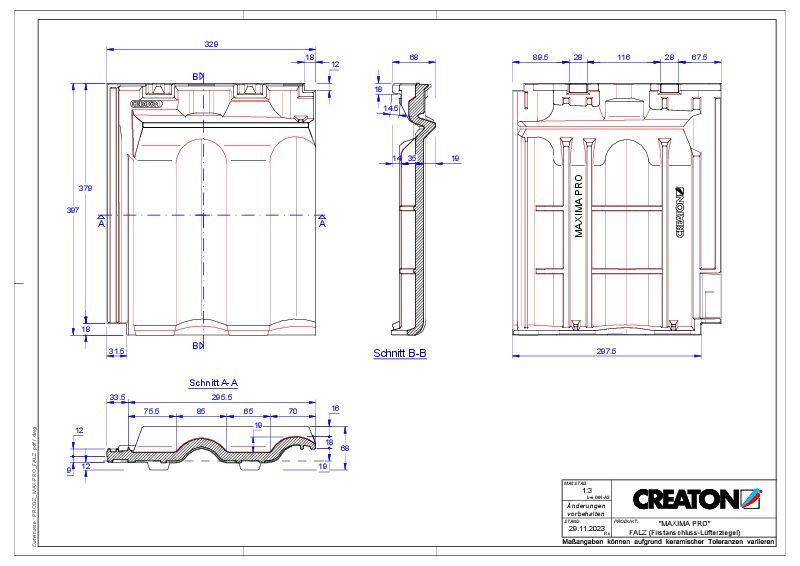

Produkt CAD-Datei MAXIMA PRO Firstanschlusslüfterziegel FALZ
