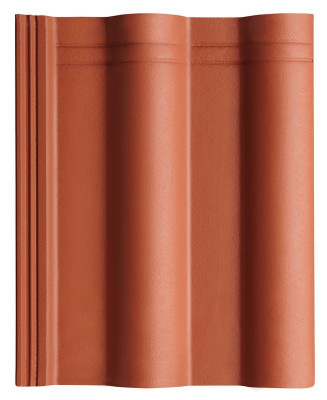

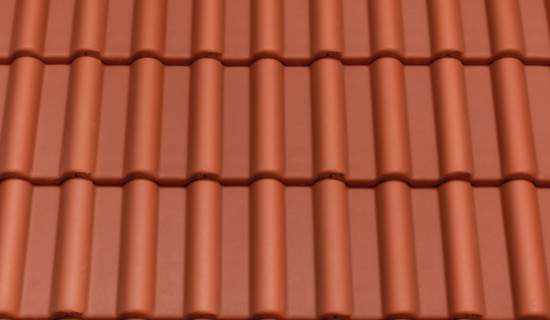

HEIDELBERG

Klasik

Tradicionalni, bezvremenski oblik za novogradnju i sanacije
Dvostruki žljebovi za vodu nude dodatnu zaštitu od prodora kiše
Zaobljeni rub podnožja za bolji odvod vode i smanjivanje prljanja rubova
Stabilni potporni elementi na ovjesnom nosu za smanjivanje nakupljanja vode na krovnoj letvi
Naglašena rebra u podnožju smanjuju prodor snijega ili kiše nošene vjetrom
Visoko postavljeni bočni utor s fugom otvorenom ustranu osigurava bolji odvod vode, rasterećenje bočnog utora i bolju zaštitu od preuranjenog nastanka mahovine

Tehnièki podaci

Dimenzije(cca.)	334 x 420 mm (milimetar )
Min.pokrovna širina(cca.)	300 mm (milimetar )
Srednja pokrovna širina(cca.)	300 mm (milimetar )
Maks.pokrovna širina(cca.)	300 mm (milimetar )
Min.letvanje(cca.)	310 mm (milimetar )
Letvanje preporučeno(cca.)	328 mm (milimetar )
Maks. letvanje(cca.)	345 mm (milimetar )
min. utrošak crijepa (cca.)	9.7 kom/m² (komada po metru kvadratnom)
Utrošak crijepa prosječno(cca.)	10.2 kom/m² (komada po metru kvadratnom)
Maks.utrošak crijepa	10.7 kom/m² (komada po metru kvadratnom)
Masa po komadu(cca.)	4.5 kg/kom (kilograma po komadu)
Masa po m²(cca.)	45.9 kg/m² (kilogram po metru kvadratnom )
BETON I VLAKNO CEMENT	40 komad

Krovna oprema

HEIDELBERG betonski crijep

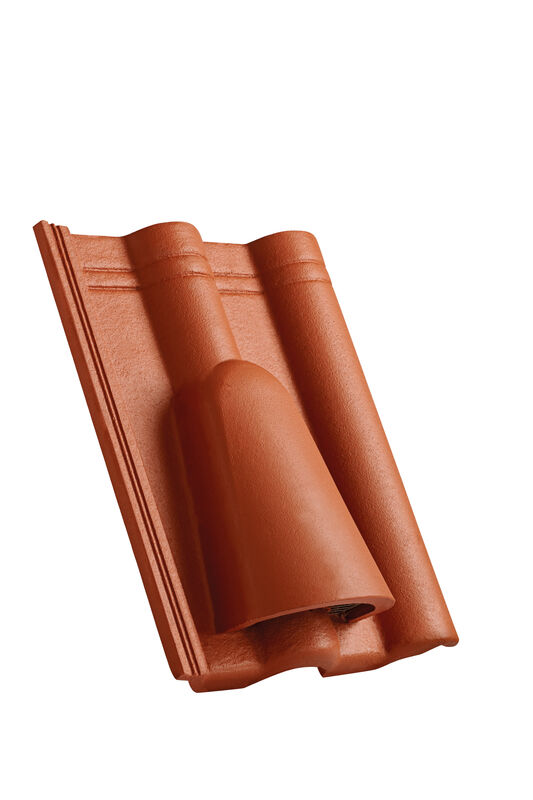

HEIDELBERG betonski odzračnik

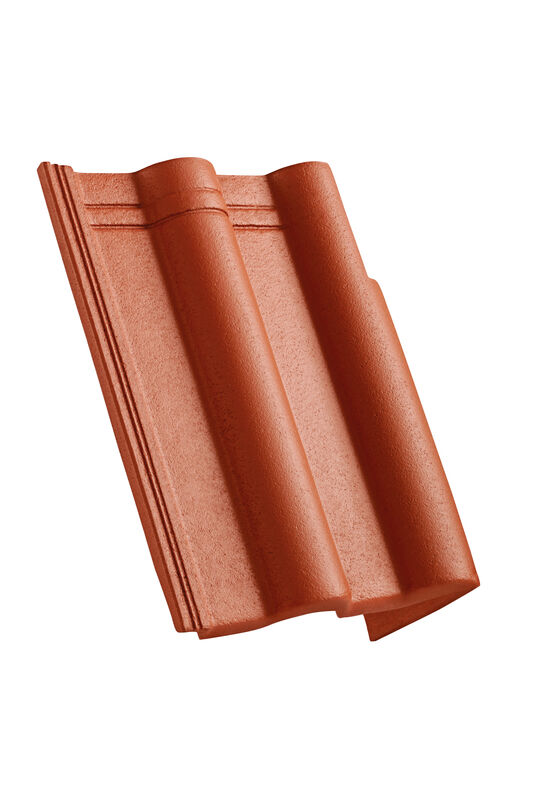

HEIDELBERG betonski rubni crijep desni 120 mm urez

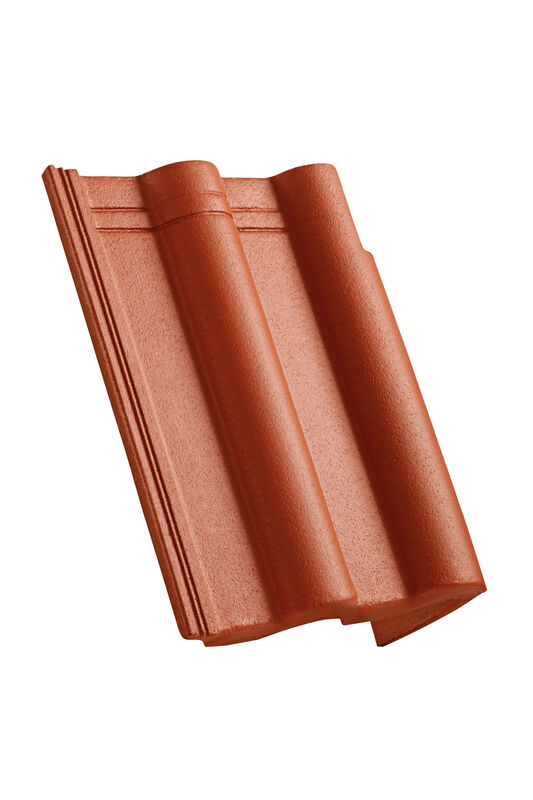

HEIDELBERG betonski rubni crijep desni 90 mm urez

HEIDELBERG betonski rubni crijep lijevi 90 mm urez

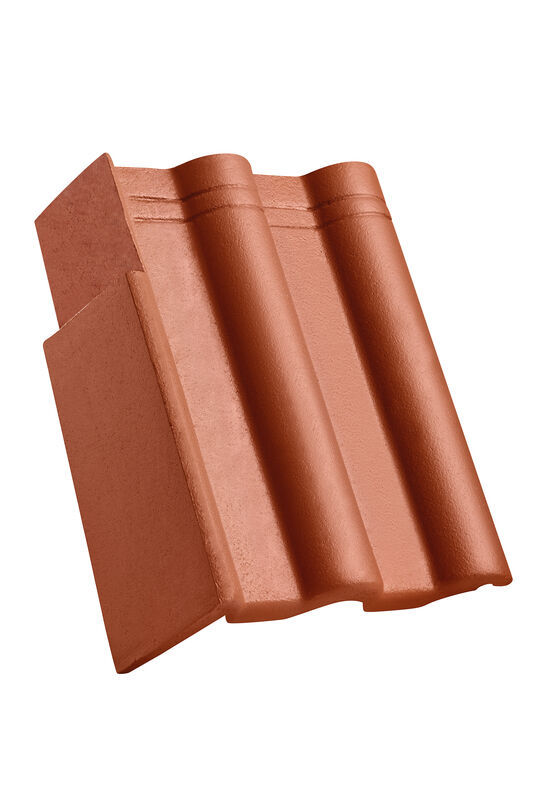

HEIDELBERG betonski rubni crijep lijevi 120 mm urez

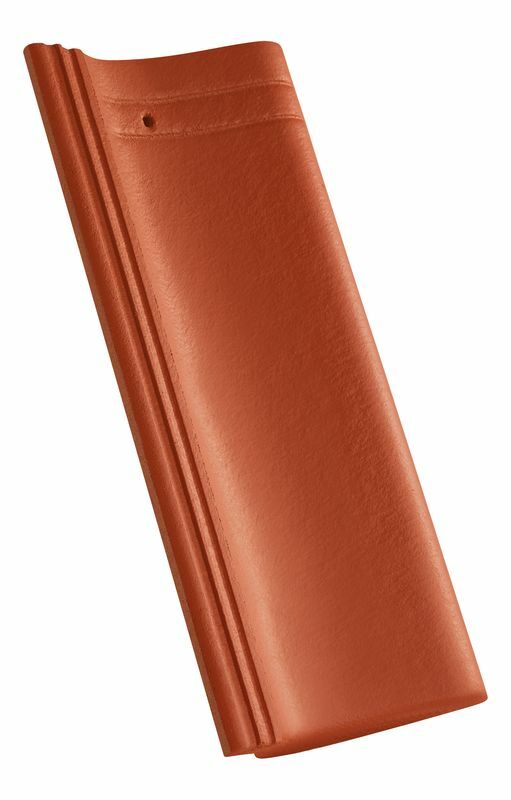

HEIDELBERG betonski polovica crijepa

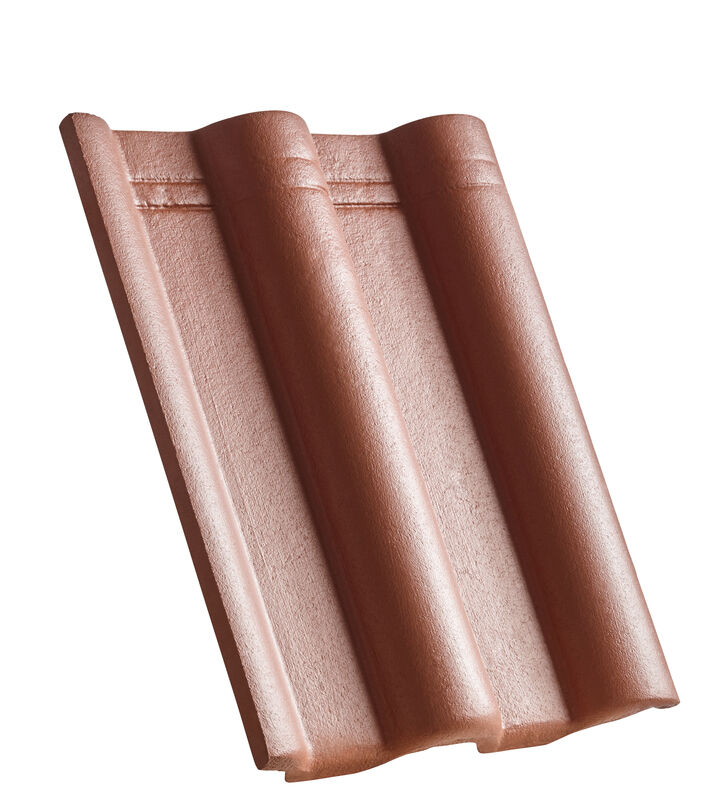

HEIDELBERG betonski crijep sa dva vala

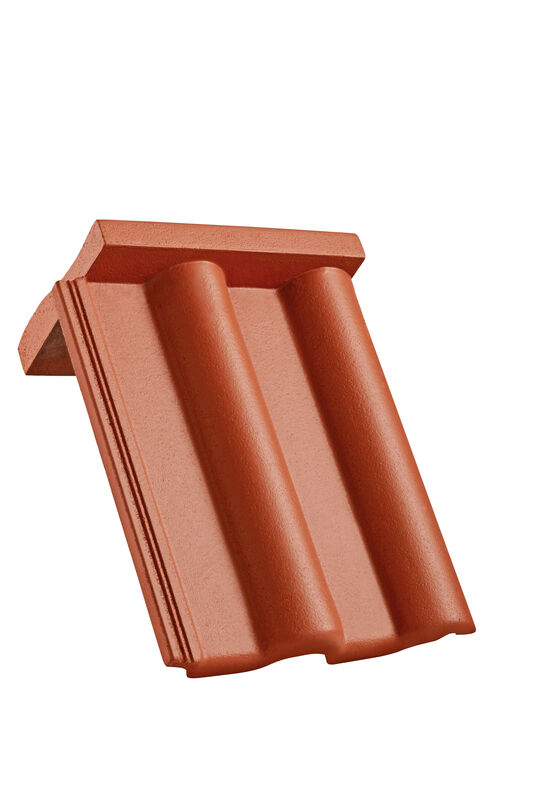

HEIDELBERG betonski za jednostrešni krov,

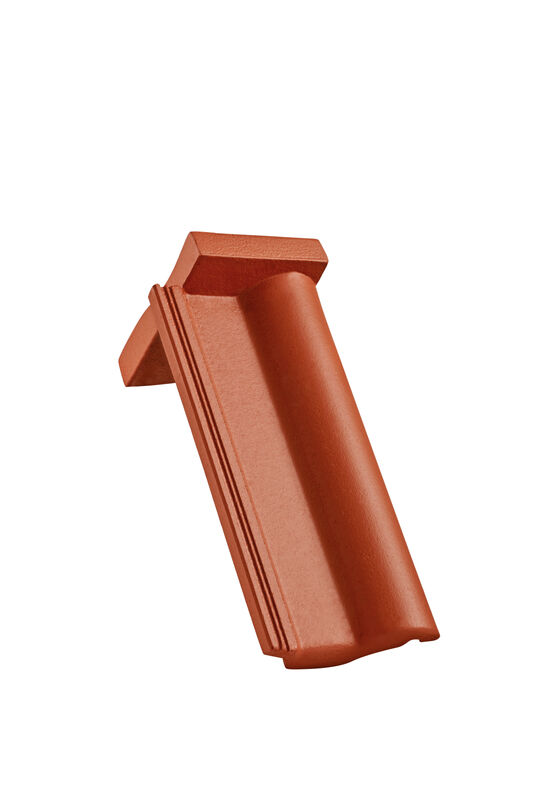

HEIDELBERG betonski polovica crijepa za nadstrešnicu

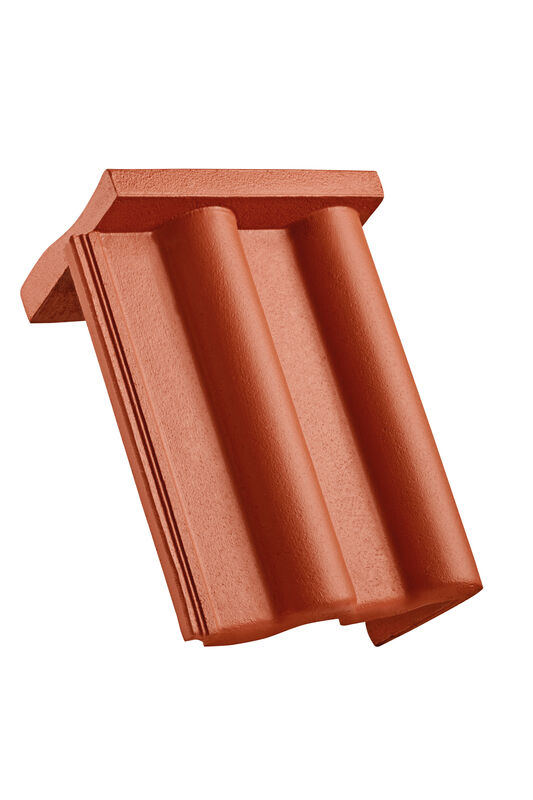

HEIDELBERG betonski rubni za jednostrešni krov, crijep desni

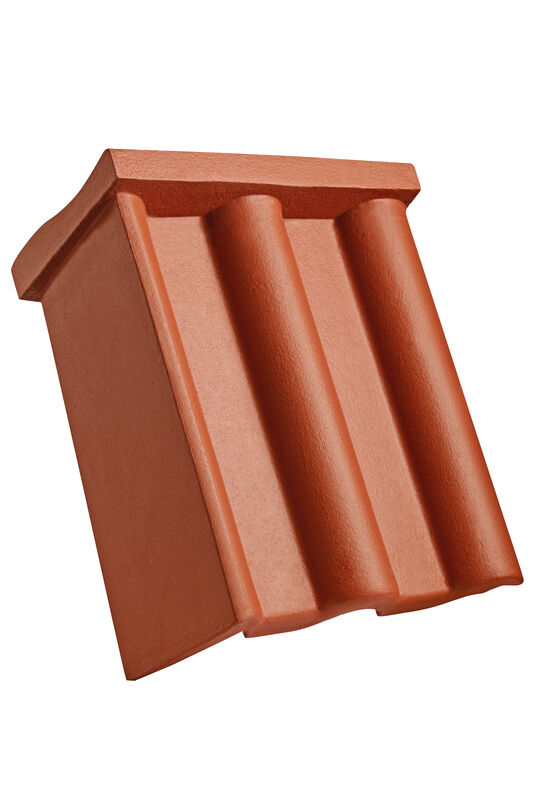

HEIDELBERG betonski rubni za jednostrešni krov, crijepi lijevi

HEIDELBERG betonska za jednostrešni krov, specijalna veličina

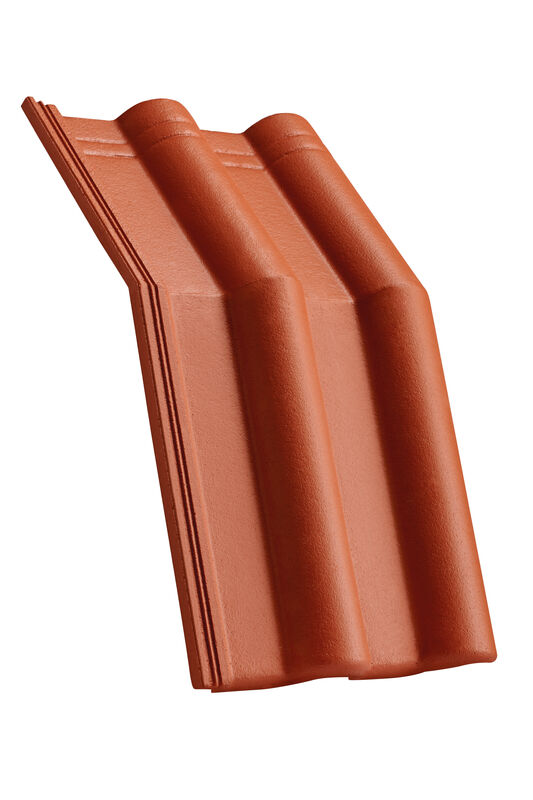

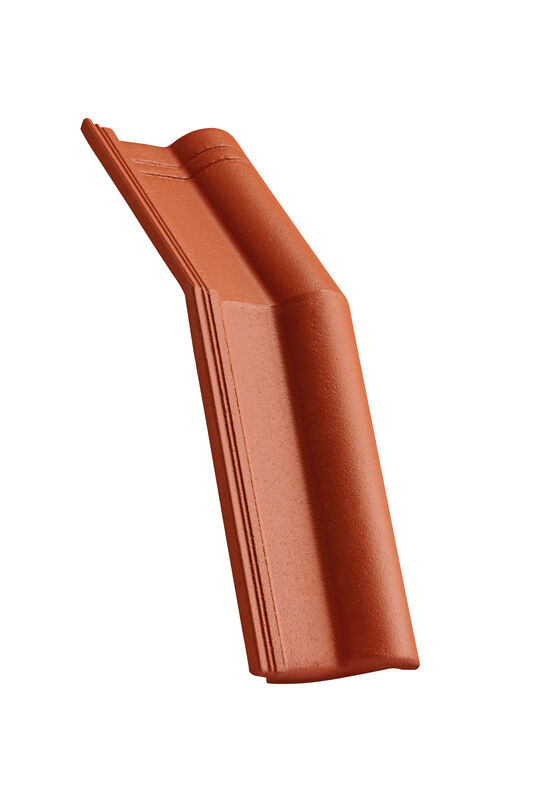

HEIDELBERG betonski mansardni/savijenini komad

HEIDELBERG betonski mansardni/savijeni polovica crijepa

HEIDELBERG betonski mansardni/savijenini komad desni 120 mm urez

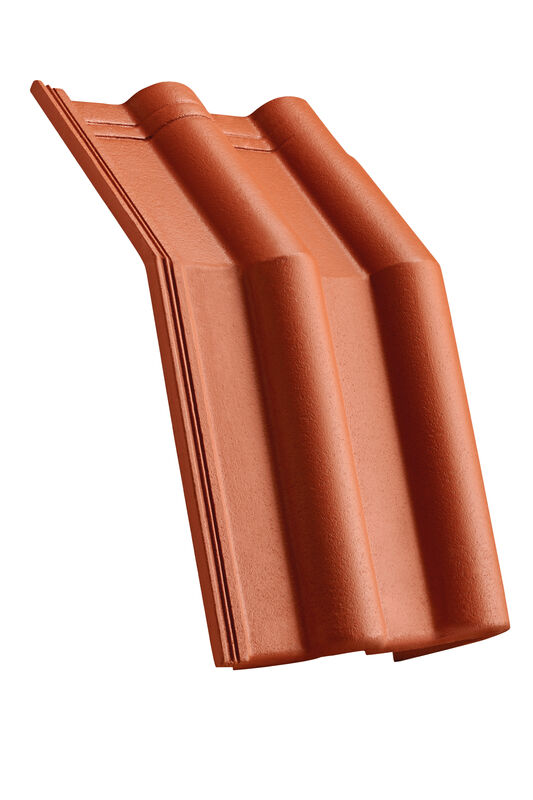

HEIDELBERG betonski mansardni/savijenini komad desni 90 mm urez

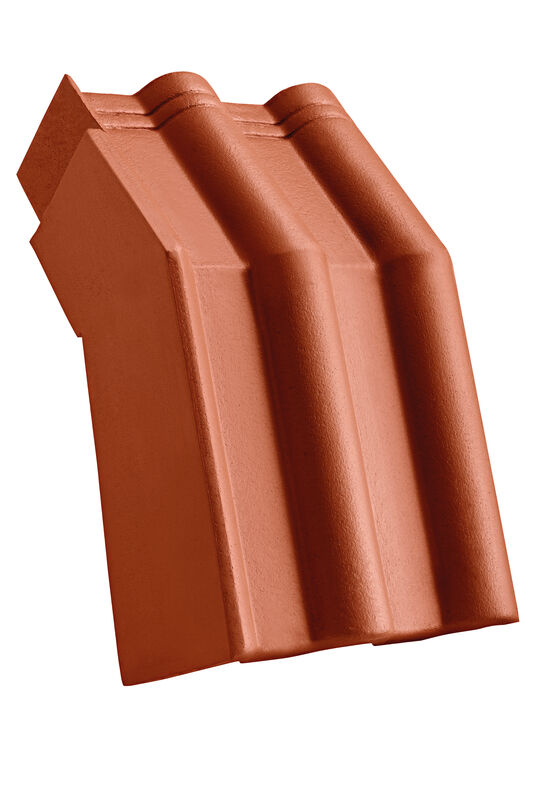

HEIDELBERG betonski mansardni/savijenini komad lijevi 90 mm urez

Proizvodi za odzračivanje i krovni prodori

HEIDELBERG set ravnog oluka vent DN 100

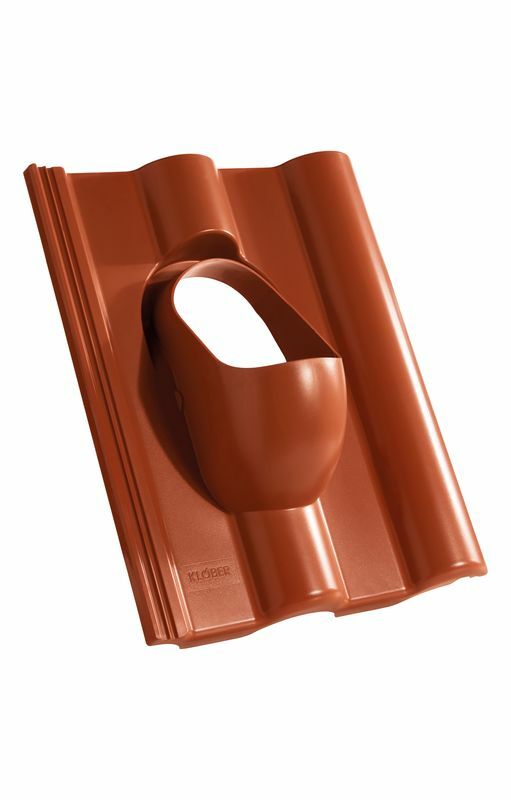

HEIDELBERG plastična osnovna ploča

HEIDELBERG set dužeg oluka vent DN 100

HEIDELBERG set dužeg oluka vent DN 125

HEIDELBERG betonski mansardni/savijenini komad lijevi 120 mm urez

Uni fleksibilno crijevo promjer 125

Odzračna cijev promjer 125

Odzračna cijev promjer 100

Odzračna cijev ravna promjer 100

Prolaz za solarni element plastični

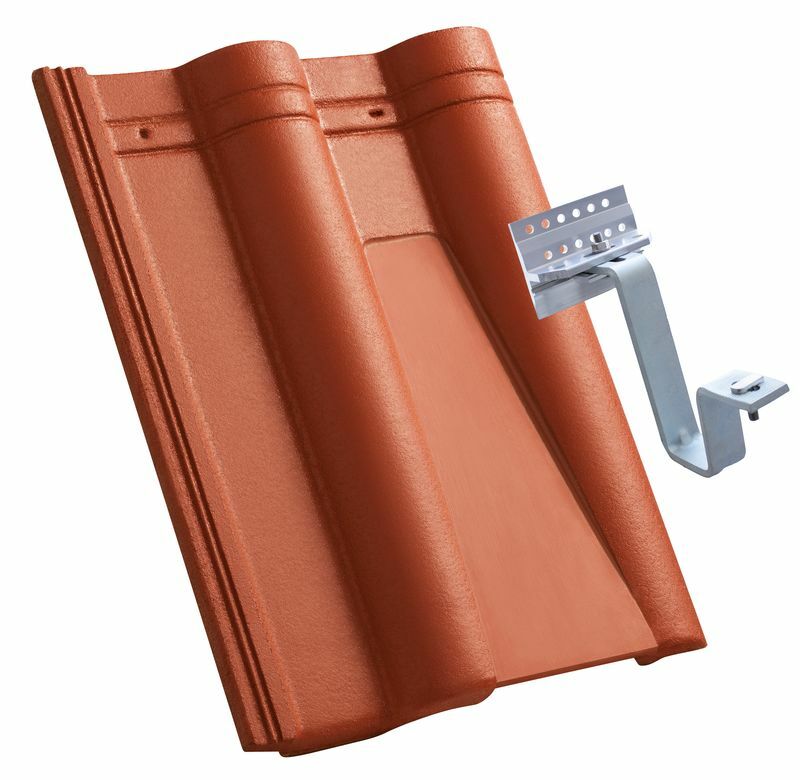

Priključak za solarni sustav plastični

Univerzalna kopča za utoreni crijep

Univerzalni adapter za foliju promjer 200 mm

EPDM manžeta DN 100/125

Proizvodi za zaštitu od snijega, krovne stepenice i i solarne instalacije

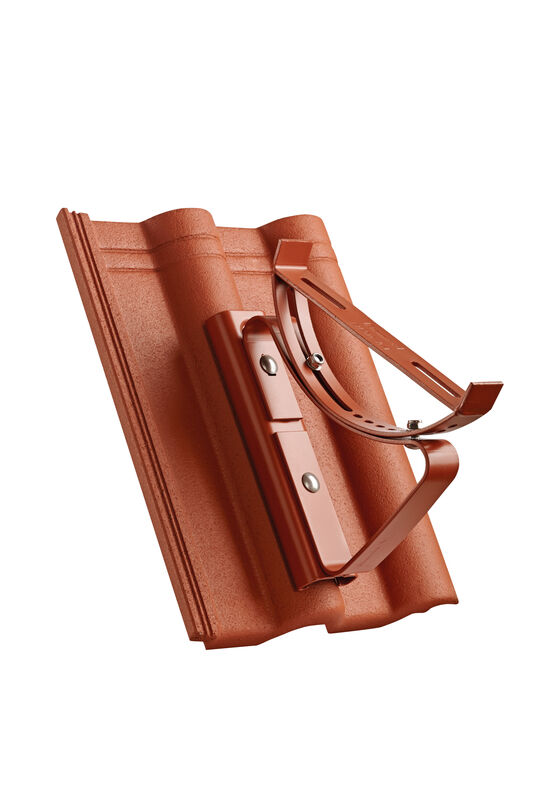

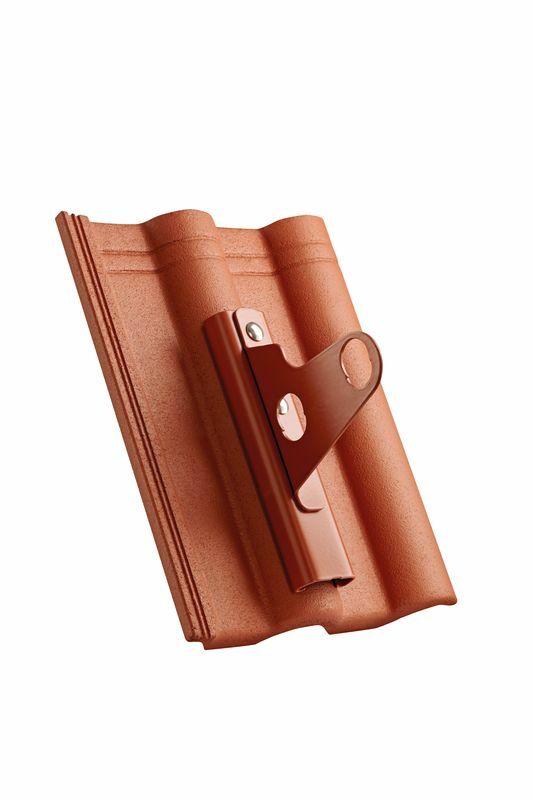

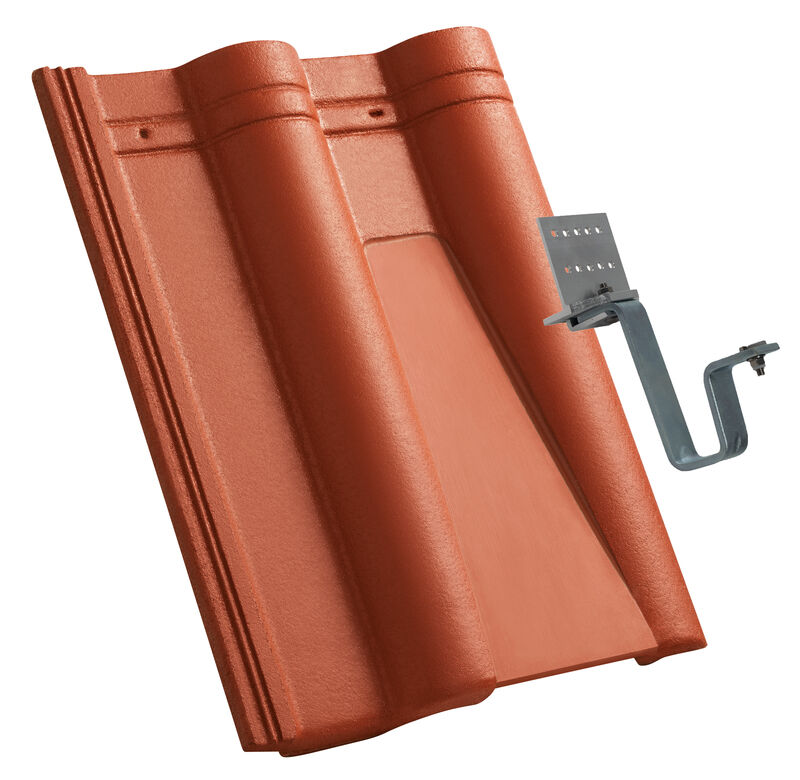

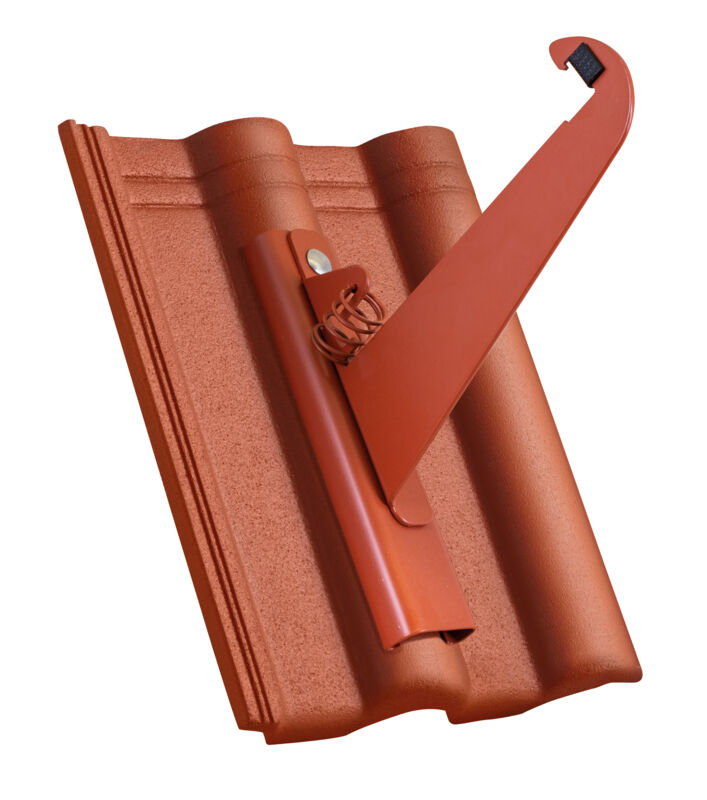

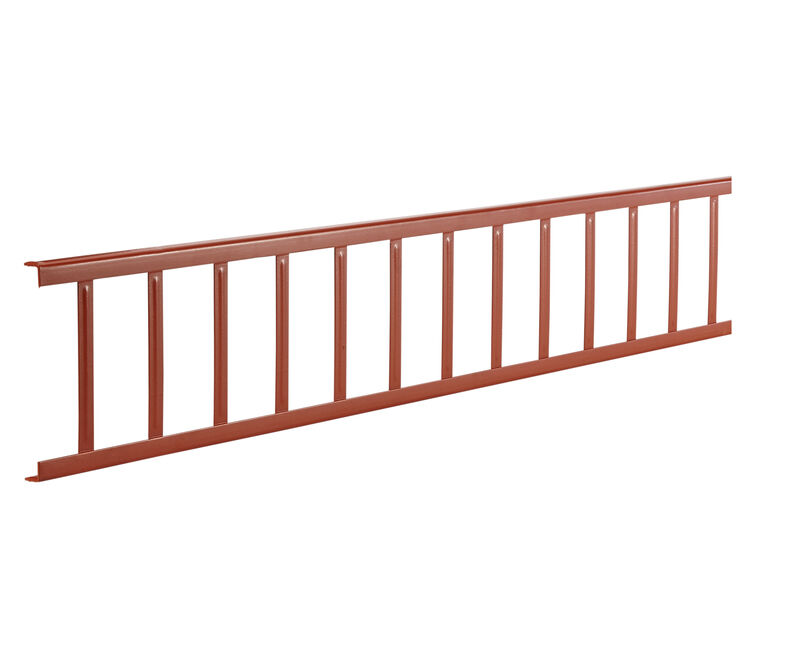

HEIDELBERG osnovni element za kratku i dugačku rešetku

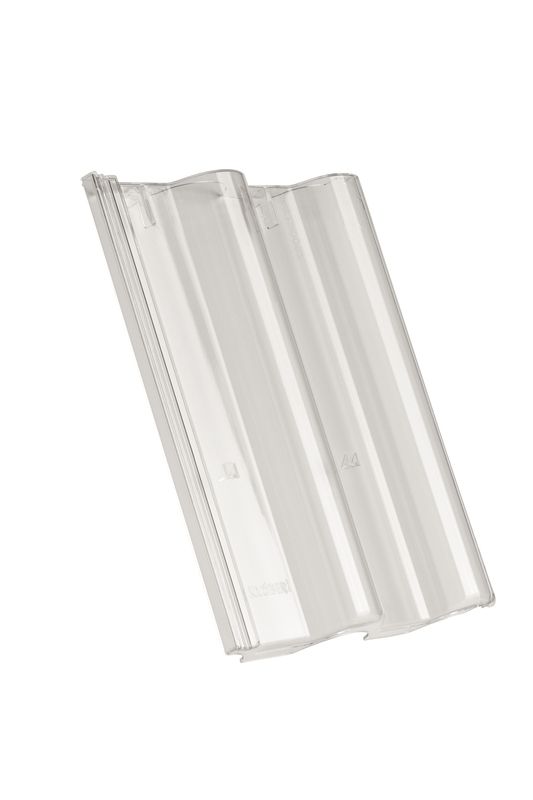

HEIDELBERG svjetleći blok

HEIDELBERG osnovni element za logove

HEIDELBERG osnovni element sa navojem

MAG aluminijski crijep

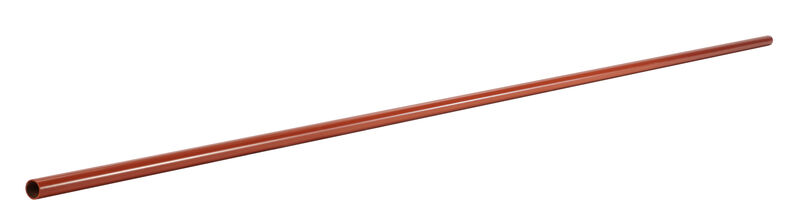

Cijev snjegobran Ø 32 mm dužina 3 m

Cijev snjegobran Ø 40 mm dužina 3 m

Poklopac za cijev Ø 32 mm

Cijev snjegobran Ø 32 mm dužina 3 m

HEIDELBERG osnovni element za logove

HEIDELBERG svjetleći blok

Proizvodi za zaštitu od vjetra

HEIDELBERG set ulaz za antenu plastični

Udarna kopča protiv nevremena cink-alu (Strangfalz)

Ovjesna kopča protiv nevremena cink-alu za 40/60 letve (VER, HEI, GOE)

Ovjesna kopča protiv nevremena cink-alu za 30/50 letve (VER, HEI, GOE)

Izolirani izlazni krovni prozor 55 x 78 cm

Antenski stup pocinčani ili obojeni

UMP sljemeno grebena kapa 3 strane PE ( 2 strane preko, 1 strana ispod )

Akrilna boja 250 ml

Creaflex univerzalna alu traka 300 mm

Univerzalni aluminijski opšav traka 300 mm

Univerzalna traka za pričvršćivanje PIB 300 mm (CREAFLEX PIB)

Univerzalna traka za pričvršćivanje PIB 450 mm (CREAFLEX PIB)

Kopča za rezani crijep 17-21 mm

Vijak od nehrđajućeg čelika sa brtvom, dužina 60 mm

Univerzalni aluminijski opšav traka 450 mm

Proizvodi za sljeme i greben od betona

FIRSTFIX zatezna kopča PG

Početno/završna sljemena pločica (VER, HEI, GOE)

betonski sljemenjak (VER, HEI, GOE)

Početno/završna sljemena pločica sa godinom (VER, HEI, GOE)

Razdjelnik kosog sljemena – 3-kraki (VER, HEI, GOE)

sljemeno grebena kapa 4 strane (VER, HEI, GOE)

Završni betonski sljemenjak (KAP)

CAD

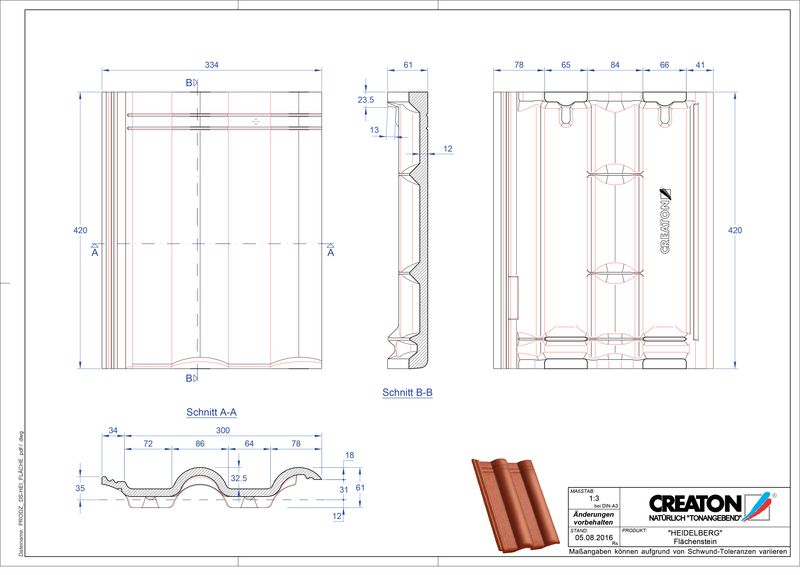

Proizvod CAD file HEIDELBERG Faechenstein
pdf | 239 kB
dwg | 214 kB
jpeg | 77 kB

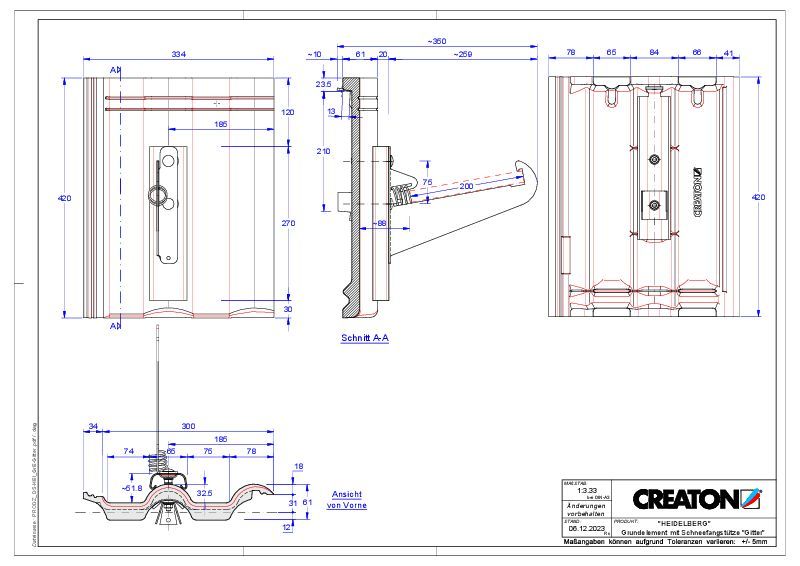

Proizvod CAD file HEIDELBERG temelj element Gitter
pdf | 178 kB
dwg | 396 kB
jpeg | 61 kB

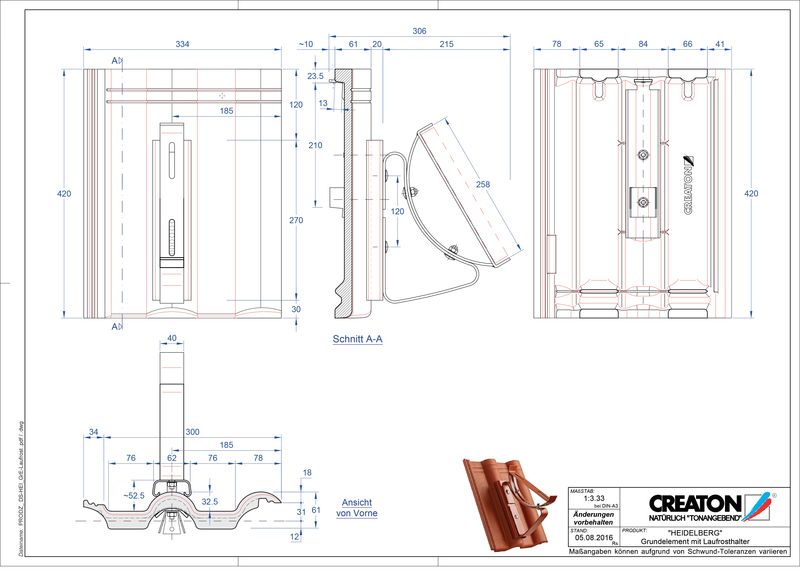

Proizvod CAD file HEIDELBERG temelj element Laufrost
pdf | 253 kB
dwg | 262 kB
jpeg | 85 kB

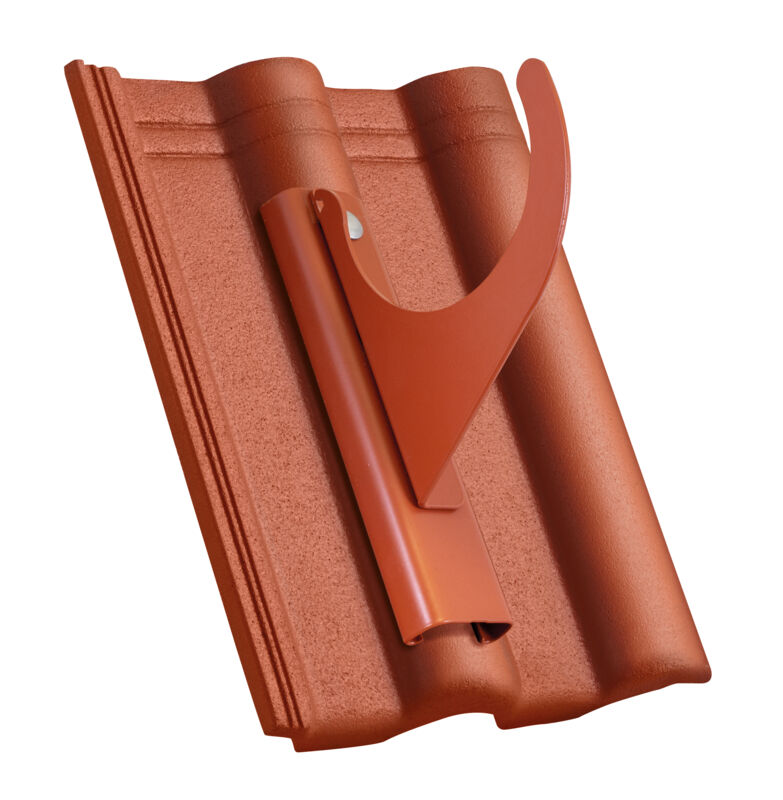

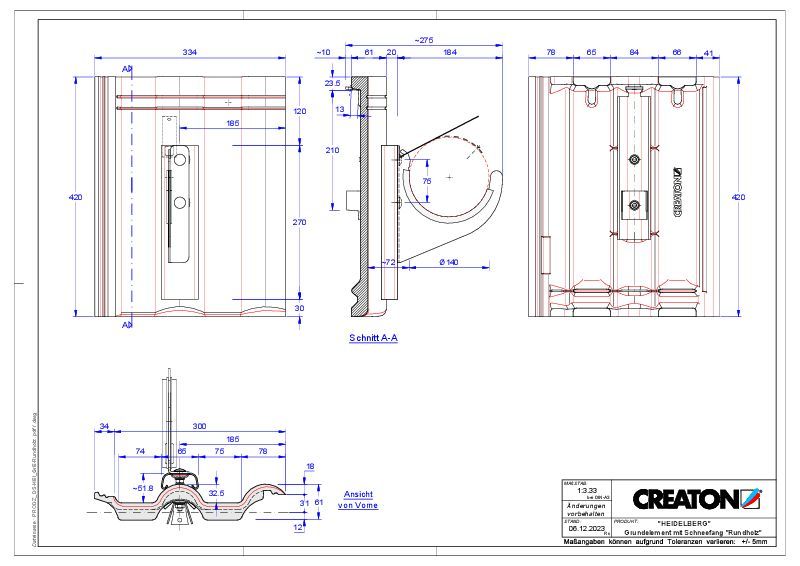

Proizvod CAD file HEIDELBERG temelj element Rundholz
pdf | 174 kB
dwg | 330 kB
jpeg | 61 kB

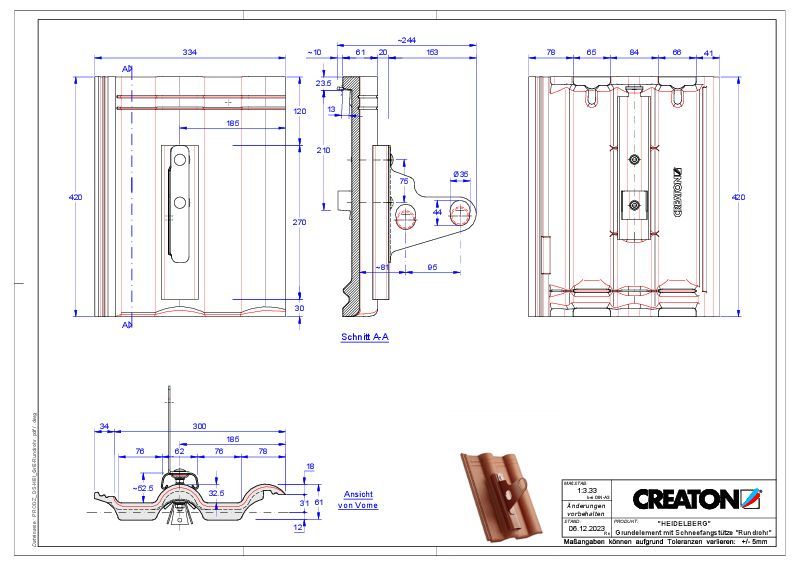

Proizvod CAD file HEIDELBERG temelj element Rundrohr
pdf | 204 kB
dwg | 324 kB
jpeg | 62 kB

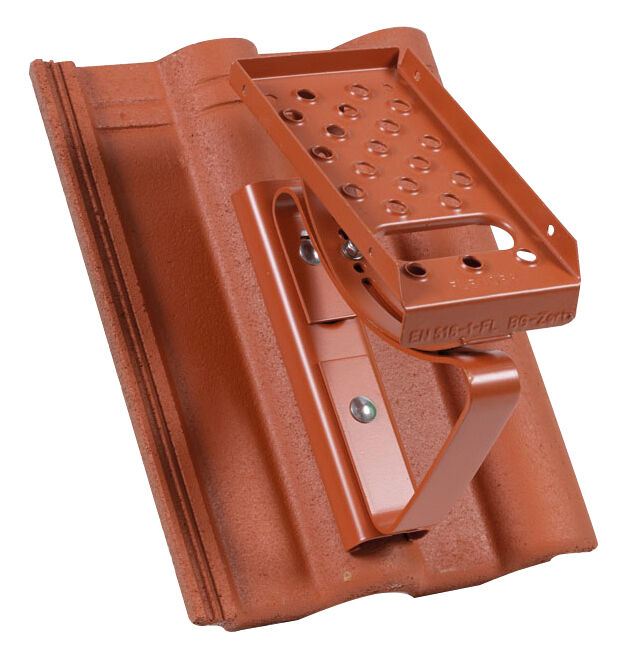

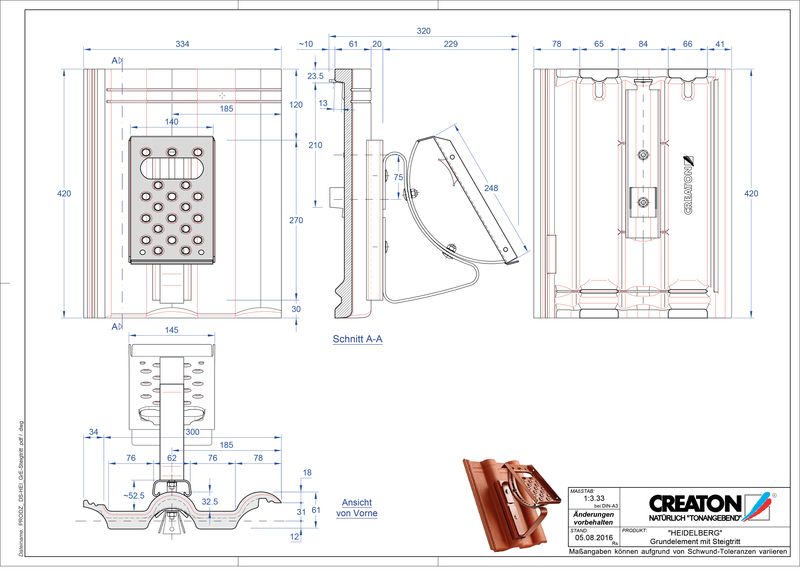

Proizvod CAD file HEIDELBERG temelj element Steigtritt
pdf | 302 kB
dwg | 300 kB
jpeg | 90 kB

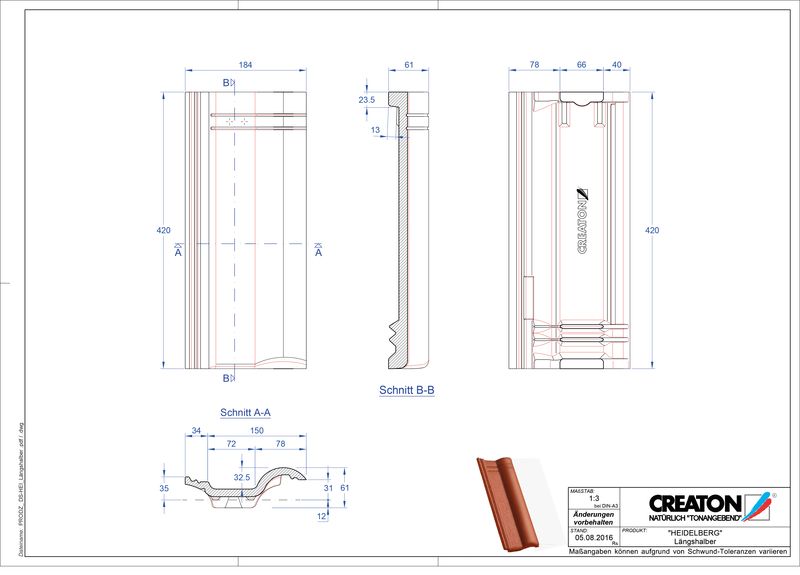

Proizvod CAD file HEIDELBERG polovica crijepa Laengshalber
pdf | 241 kB
dwg | 206 kB
jpeg | 65 kB

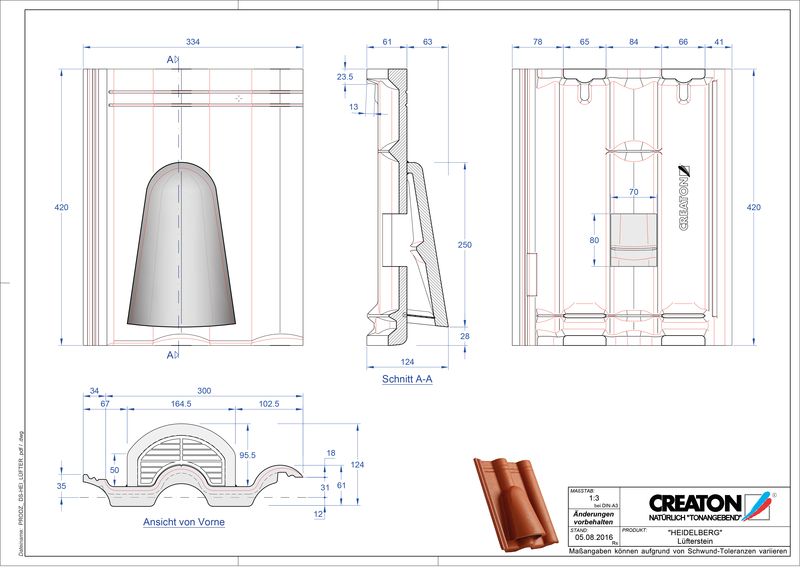

Proizvod CAD file HEIDELBERG betonski odzračnik Luefterstein
pdf | 278 kB
dwg | 221 kB
jpeg | 83 kB

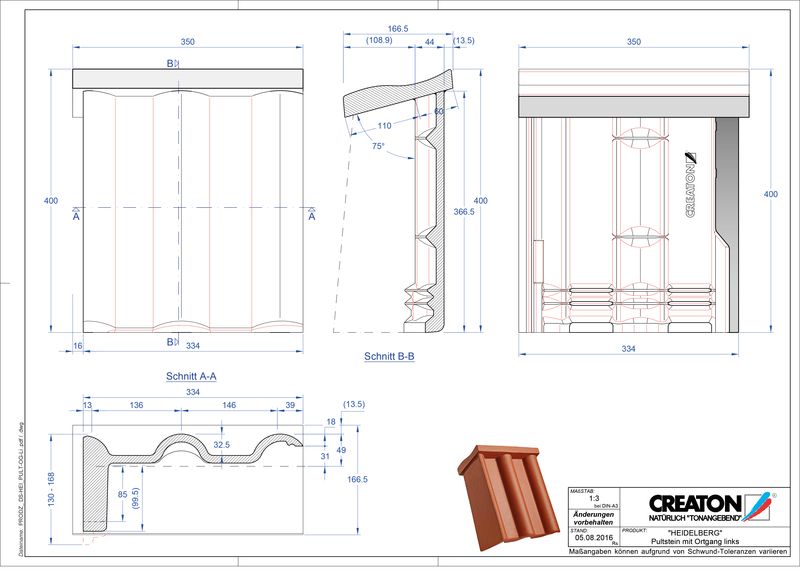

Proizvod CAD file HEIDELBERG betonski pult crijep rubni lijevi PultOGL
pdf | 250 kB
dwg | 194 kB
jpeg | 82 kB
Proizvod CAD file HEIDELBERG betonski pult crijep rubni lijevi PultOGL-120
pdf | 256 kB
dwg | 220 kB
jpeg | 81 kB
Proizvod CAD file HEIDELBERG betonski pult crijep rubni lijevi PultOGL-90
pdf | 251 kB
dwg | 220 kB
jpeg | 81 kB

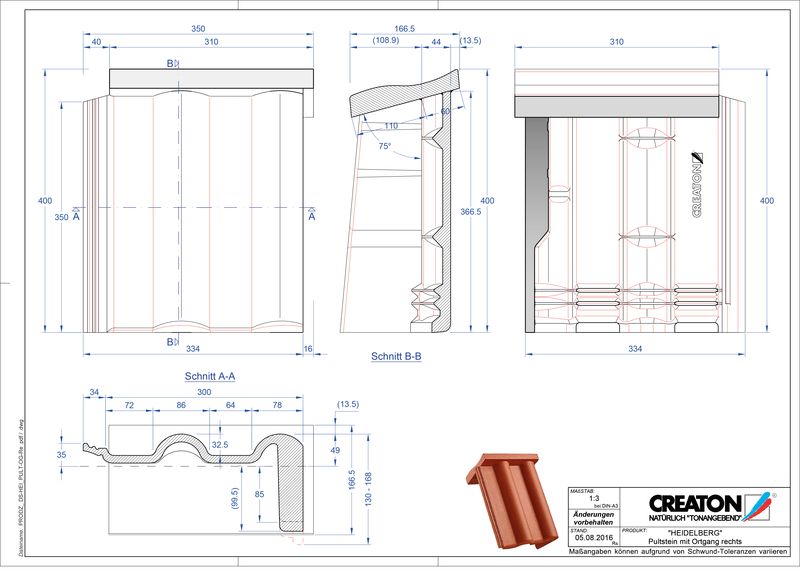

Proizvod CAD file HEIDELBERG betonski pult crijep rubni desni PultOGR
pdf | 252 kB
dwg | 196 kB
jpeg | 85 kB
Proizvod CAD file HEIDELBERG betonski pult crijep rubni desni PultOGR-120
pdf | 263 kB
dwg | 233 kB
jpeg | 82 kB
Proizvod CAD file HEIDELBERG betonski pult crijep rubni desni PultOGR-90
pdf | 263 kB
dwg | 224 kB
jpeg | 82 kB

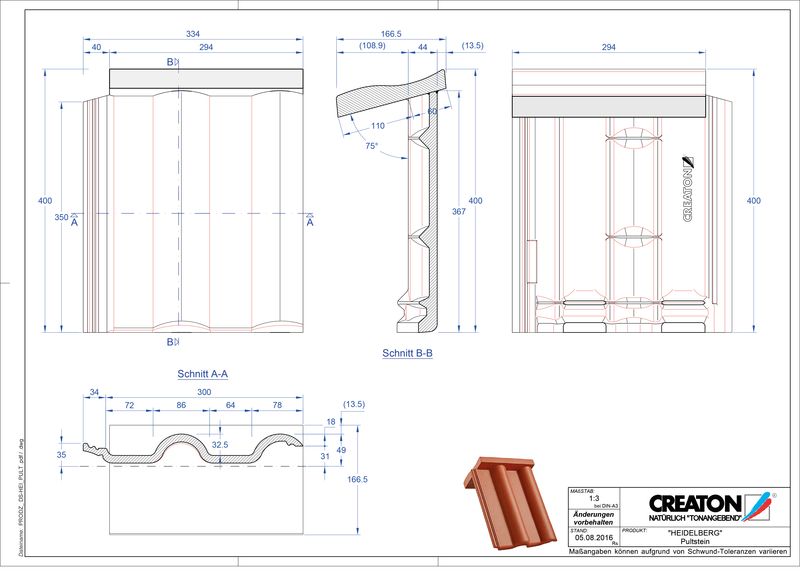

Proizvod CAD file HEIDELBERG betonski pult crijep PULTSTEIN
pdf | 234 kB
dwg | 205 kB
jpeg | 78 kB

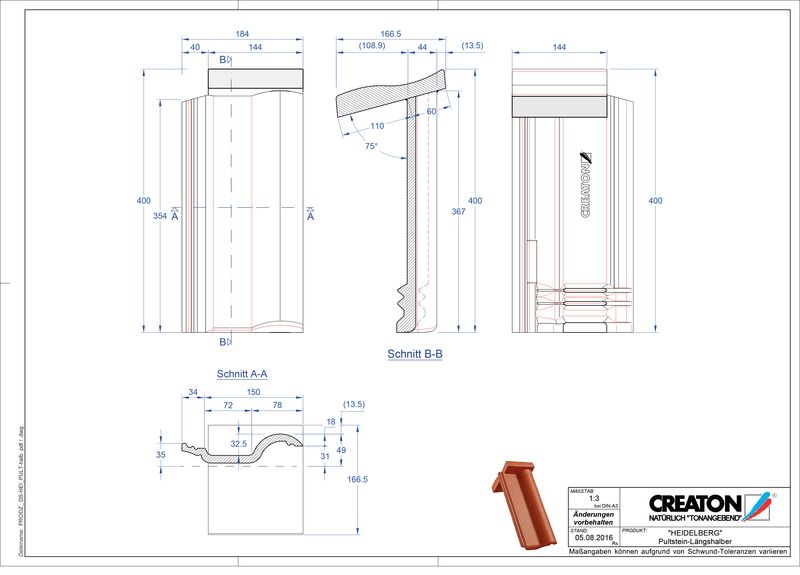

Proizvod CAD file HEIDELBERG betonski pult crijep Pult-halb
pdf | 214 kB
dwg | 191 kB
jpeg | 70 kB

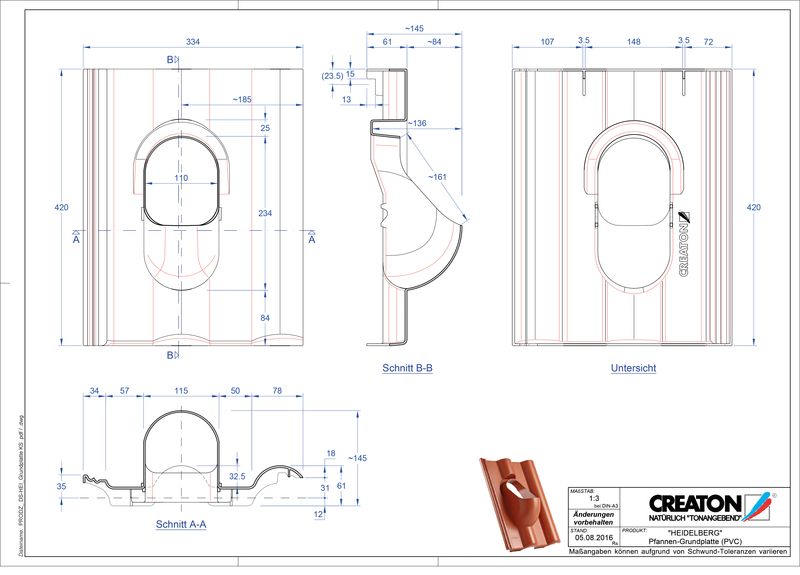

Proizvod CAD file HEIDELBERG dodaci Grundplatte-PVC
pdf | 232 kB
dwg | 189 kB
jpeg | 80 kB
# HEI_OGL_120
pdf | 256 kB
dwg | 220 kB
jpeg | 86 kB

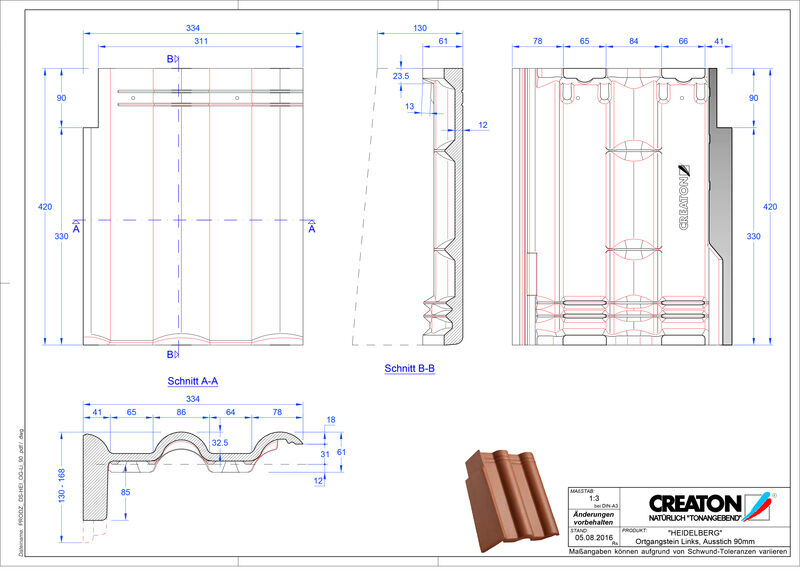

# HEI_OGL_90
pdf | 251 kB
dwg | 220 kB
jpeg | 86 kB

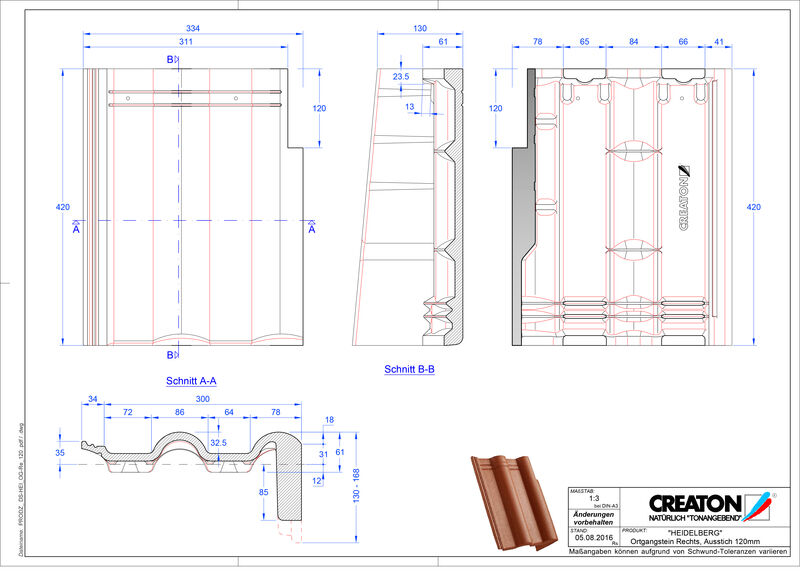

# HEI_OGR_120
pdf | 263 kB
dwg | 233 kB
jpeg | 87 kB

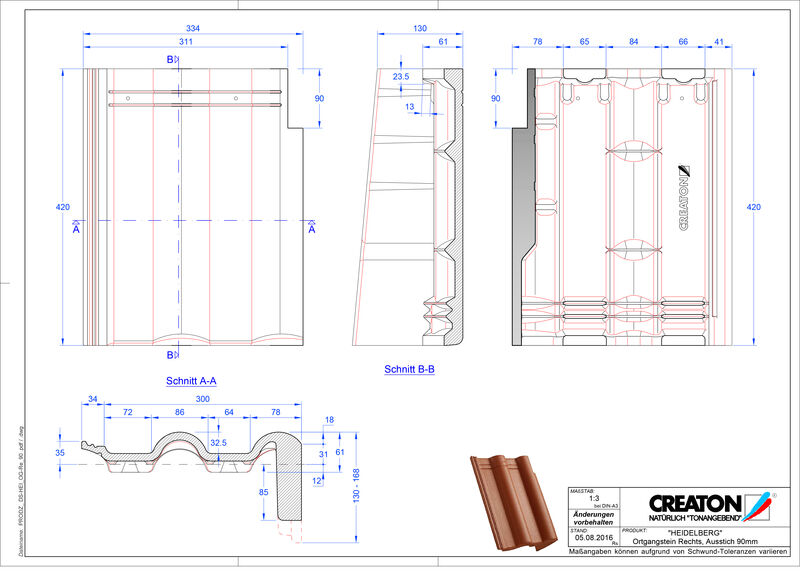

# HEI_OGR_90
pdf | 263 kB
dwg | 224 kB
jpeg | 87 kB
Product BIM model LOD 100 HEIDELBERG classic red Concrete tile
ifc | 222 kB
jpeg | 4 kB
Product BIM model LOD 200 HEIDELBERG classic red Concrete tile
ifc | 222 kB
jpeg | 4 kB
Product BIM model LOD 300 HEIDELBERG classic red Concrete tile
ifc | 224 kB
jpeg | 4 kB
Product BIM model LOD 400 HEIDELBERG classic red Concrete tile
ifc | 227 kB
jpeg | 4 kB
Product BIM model LOD 500 HEIDELBERG classic red Concrete tile
ifc | 227 kB
jpeg | 4 kB
Product BIM model LOD 100 HEIDELBERG dark brown Concrete tile
ifc | 222 kB
jpeg | 4 kB
Product BIM model LOD 200 HEIDELBERG dark brown Concrete tile
ifc | 222 kB
jpeg | 4 kB
Product BIM model LOD 300 HEIDELBERG dark brown Concrete tile
ifc | 224 kB
jpeg | 4 kB
Product BIM model LOD 400 HEIDELBERG dark brown Concrete tile
ifc | 227 kB
jpeg | 4 kB
Product BIM model LOD 500 HEIDELBERG dark brown Concrete tile
ifc | 227 kB
jpeg | 4 kB
Product BIM model LOD 100 HEIDELBERG dark grey Concrete tile
ifc | 222 kB
jpeg | 3 kB
Product BIM model LOD 200 HEIDELBERG dark grey Concrete tile
ifc | 222 kB
jpeg | 3 kB
Product BIM model LOD 300 HEIDELBERG dark grey Concrete tile
ifc | 224 kB
jpeg | 3 kB
Product BIM model LOD 400 HEIDELBERG dark grey Concrete tile
ifc | 227 kB
jpeg | 3 kB
Product BIM model LOD 500 HEIDELBERG dark grey Concrete tile
ifc | 227 kB
jpeg | 3 kB
Product BIM model LOD 100 HEIDELBERG classic red Concrete tile
ifc | 222 kB
jpeg | 4 kB
Product BIM model LOD 200 HEIDELBERG classic red Concrete tile
ifc | 222 kB
jpeg | 4 kB
Product BIM model LOD 300 HEIDELBERG classic red Concrete tile
ifc | 224 kB
jpeg | 4 kB
Product BIM model LOD 400 HEIDELBERG classic red Concrete tile
ifc | 227 kB
jpeg | 4 kB
Product BIM model LOD 500 HEIDELBERG classic red Concrete tile
ifc | 227 kB
jpeg | 4 kB
Product BIM model LOD 100 HEIDELBERG dark grey Concrete tile
ifc | 222 kB
jpeg | 4 kB
Product BIM model LOD 200 HEIDELBERG dark grey Concrete tile
ifc | 222 kB
jpeg | 4 kB
Product BIM model LOD 300 HEIDELBERG dark grey Concrete tile
ifc | 224 kB
jpeg | 4 kB
Product BIM model LOD 400 HEIDELBERG dark grey Concrete tile
ifc | 227 kB
jpeg | 4 kB
Product BIM model LOD 500 HEIDELBERG dark grey Concrete tile
ifc | 227 kB
jpeg | 4 kB

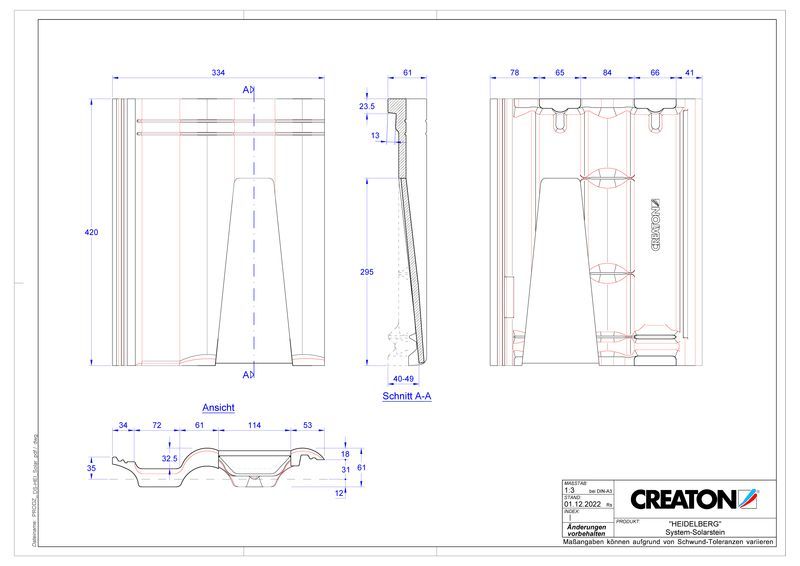

Produkt CAD-Datei HEIDELBERG Systemsolarstein Systemstein
pdf | 283 kB
dwg | 252 kB
jpeg | 60 kB

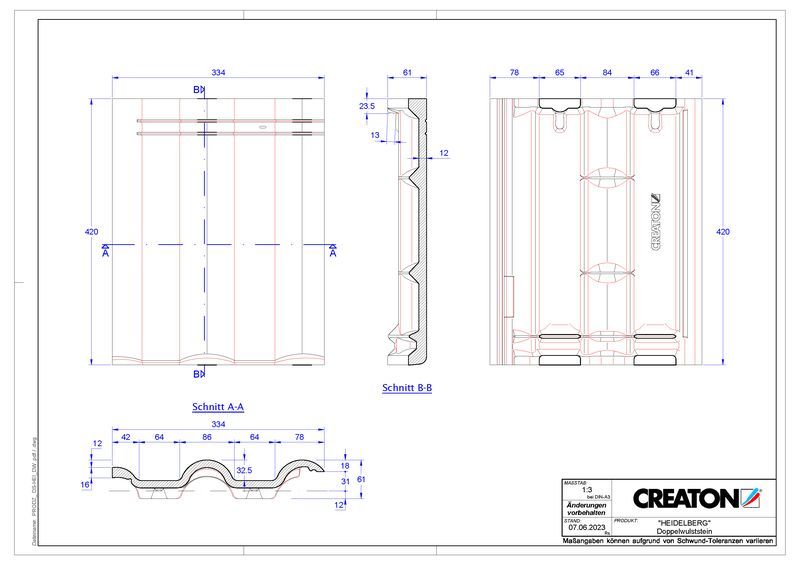

Produkt CAD-Datei HEIDELBERG Doppelwulststein Doppelwulststein
pdf | 197 kB
dwg | 259 kB
jpeg | 48 kB
